1
5.4
5.1
14.3
8
10
5.3
5.2
3
4
6
11.1
11

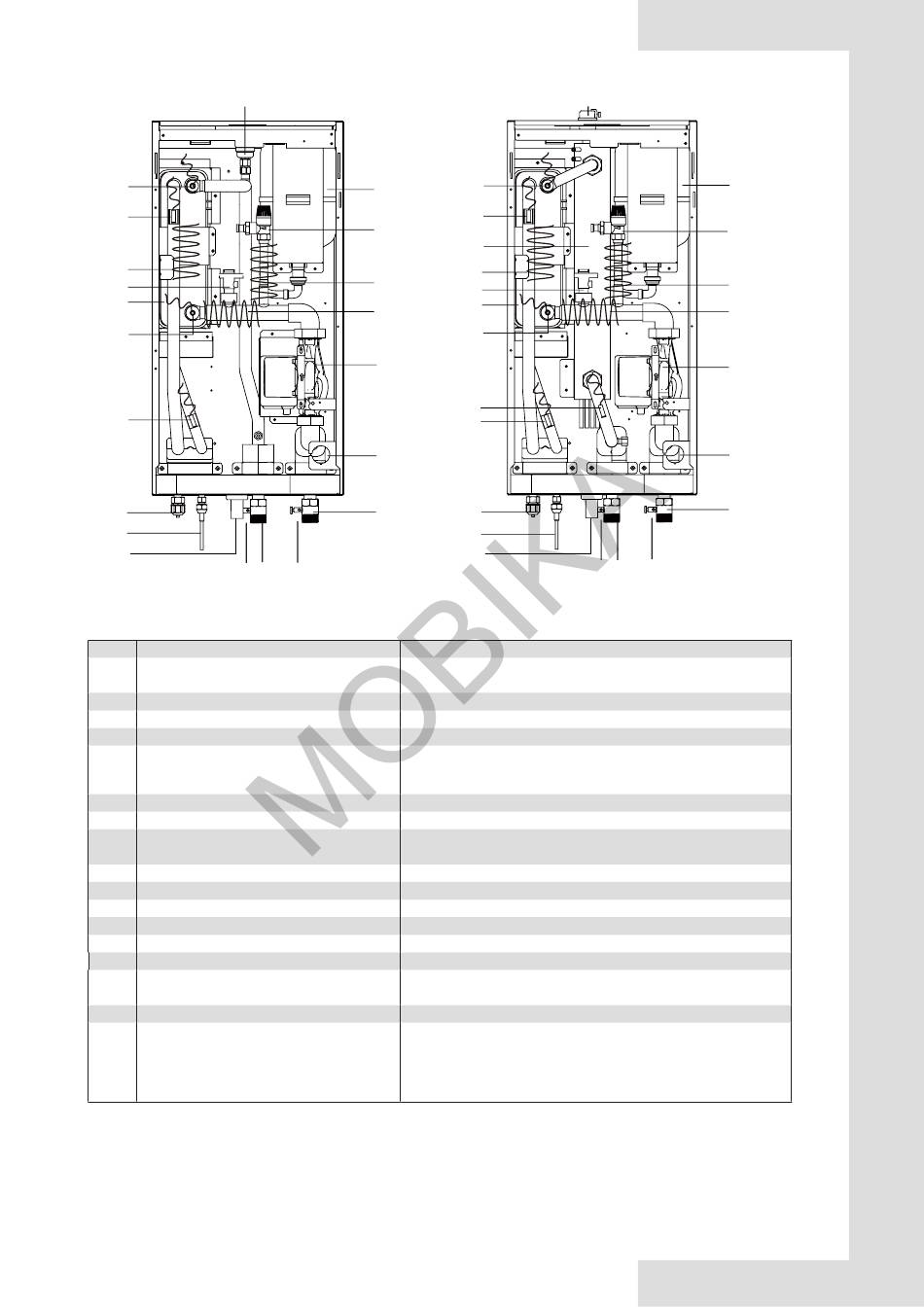

SMK-60/CGN8
SMK-80/CGN8
Code
Unité de montage
1
Vanne de purge automatique
2
Vase d'expansion (5 l)
3
Raccordement au gaz réfrigérant
4
Raccordement du liquide réfrigérant
5
Capteurs de température
6
Port de vidange
7
Manomètre
8
Commutateur de débit
9
Pump_i
10
Échangeur à plaques
11
Raccordement à la sortie d'eau
11.1
Vanne de vidange
12
Raccordement à l'entrée d'eau
12.1
Vanne de vidange
13
Soupape de sécurité
14
Ruban chauffant électrique (14.1-14.3)
15
Réchauffeur de secours interne
2
13
14.3
14.1
14.2
9
5.5
5.2
7
12
12.1
L'air restant du circuit d'eau sera automatiquement évacué par la vanne
de purge automatique.
Quatre capteurs de température déterminent la température de l'eau
et du réfrigérant à différents points.
5.1-T2B ; 5.2-T2 ; 5.3-Tw_in ; 5.4-Tw_out ; 5.5-T1
Le manomètre permet de relever la pression de l'eau dans le circuit d'eau.
Si le débit d'eau est inférieur à 0,6 m
si le débit d'eau atteint 0,66 m
La pompe fait circuler l'eau dans le circuit d'eau.
Affichez la pression de l'eau dans le circuit d'eau.
La soupape de surpression empêche toute surpression dans le circuit
d'eau en s'ouvrant à 43,5 psi (g)/0,3 MPa (g) et en évacuant de l'eau.
Il protège contre le gel.
Le réchauffeur de secours est composé d'un élément chauffant électrique
qui apporte une capacité de chauffage supplémentaire au circuit d'eau si
la capacité de chauffe de l'unité est insuffisante en raison de températures
extérieures basses ; il protège également les conduites d'eau extérieures
contre le gel en période de froid.
26
1
5.4
5.1
15
8
10
5.3
3
4
6
11.1 11
SMK-60/CD30GN8
SMK-80/CD30GN8
Explication
/
/
/
/
3
/h, le commutateur de débit s'ouvre ;
3
/h, le commutateur de débit se ferme.
/
/
/
/
2
13
14.1
14.2
9
7
12
12.1
