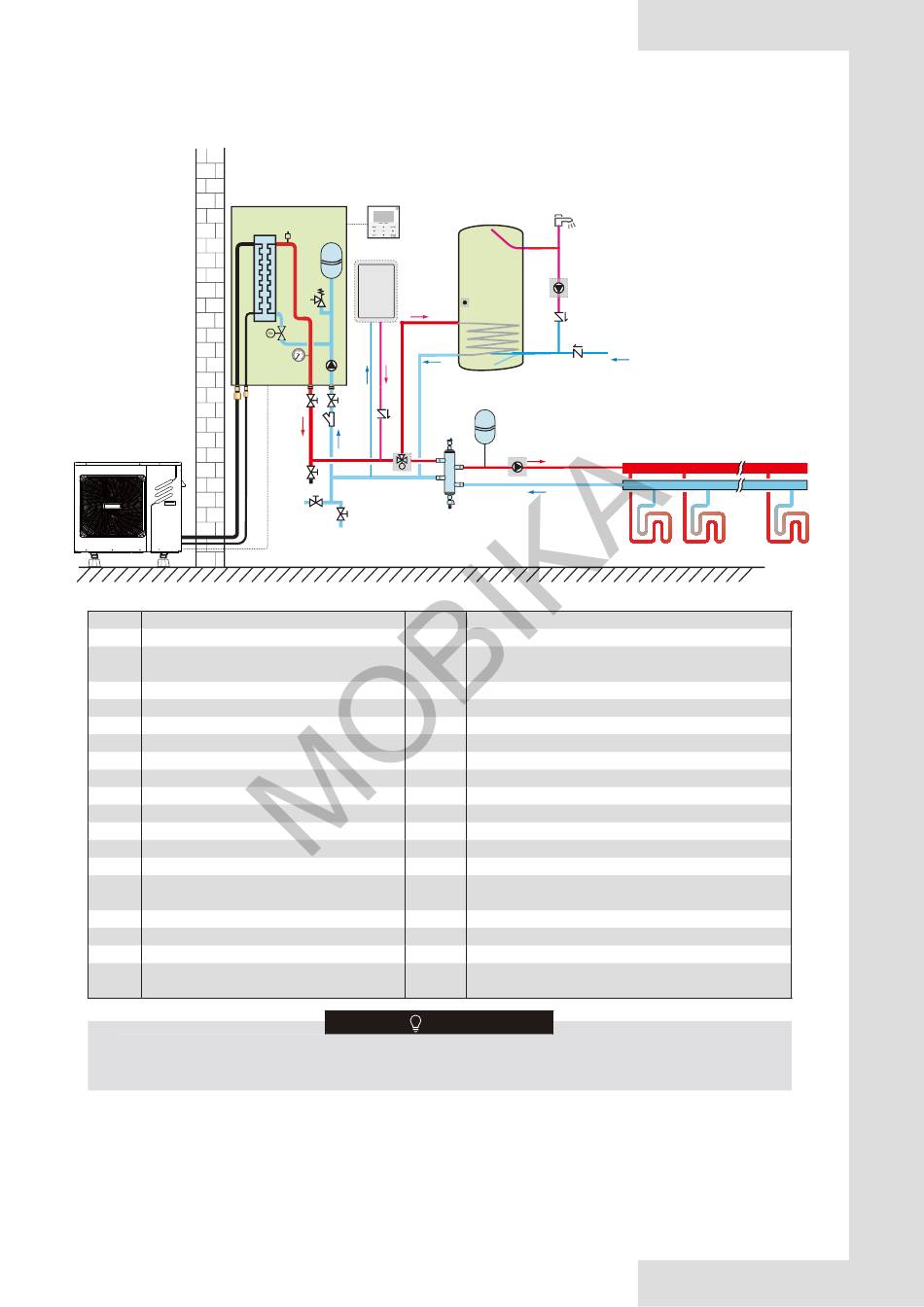

7.4.2 Application b
L'AHS est utilisé pour le chauffage des locaux et l'eau chaude sanitaire. Il convient de régler les commutateurs DIP s1 et s2 du tableau
de commande principal, référez-vous à 9.2.1 « Réglage des fonctions ».
2.2
2.11
2.10
1
Modbus
Code
Unité de montage
1
Unité extérieure
2
Unité intérieure
2.1
PUMP_I (à l'intérieur de la pompe de circulation)
2.2
Échangeur à plaques
2.3
Manomètre
2.4
Vanne de purge automatique
2.5
Vase d'expansion
2.6
Soupape de sécurité
2.7
Entrée d'eau
2.8
Sortie d'eau
2.10
Raccordements du réfrigérant
2.11
Commutateur de débit d'eau
3
Interface utilisateur (accessoire)
SV1 : Vanne motorisée à 3 voies
4
(fourniture in situ)
5
Réservoir tampon (fourniture in situ)
5.1
Vanne de purge automatique
5.2
Vanne de vidange
P_o : Pompe de circulation extérieure
6
(fourniture in situ)
Le volume du réservoir tampon (5) doit être supérieur à 40 l. La vanne de vidange (19) doit être installée sur la position
la plus basse du circuit d'eau.
3
2
2.4
2.5
AHS
2.6
2.3
2.1
2.1
2.8
2.7
17
17
17
15
5.1
4
19
5
18
19
Code
10
11
12
13
14
14.1
14.2
15
16
17
18
19
20
21
23
FHL 1...n
AHS
NOTE
14
21
10
11
16
16
20
14.2
13
6
5.2
Unité de montage
P_d : Pompe à conduite ECS (fourniture in situ)
T5 : Capteur de température du réservoir d'eau chaude
sanitaire (accessoire)
T1B : Capteur de température du débit d'eau (en option)
Vase d'expansion (fourniture in situ)
Réservoir d'eau chaude sanitaire (fourniture in situ)
TBH : surchauffeur de réservoir d'eau chaude sanitaire
Serpentin 1, échangeur de chaleur de pompe à chaleur
Filtre (accessoire)
Clapet anti-retour (fourniture in situ)
Robinet d'arrêt (fourniture in situ)
Clapet de remplissage (fourniture in situ)
Vanne de vidange (fourniture in situ)
Tuyau d'entrée d'eau du robinet (fourniture in situ)
Robinet d'eau (fourniture in situ)
Collecteur/distributeur (fourniture in situ)
Boucle de chauffage par le sol (fourniture in situ)
Source de chauffage supplémentaire (fourniture in situ)
20
23
.......
FHL1
FHL2
FHLn
