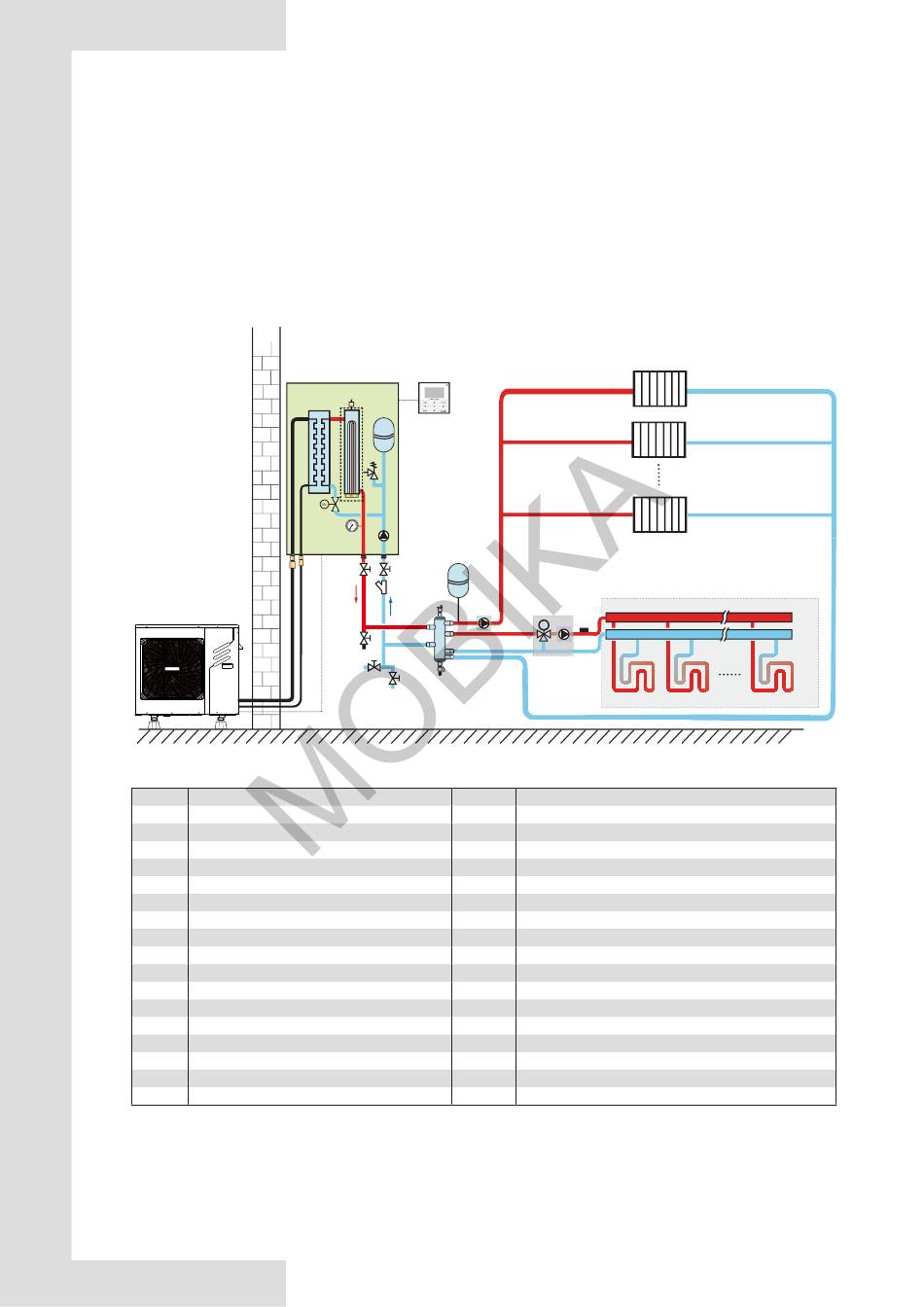

7.6 Application 6
Application de chauffage des locaux sans thermostat d'ambiance raccordé à l'unité, mais l'interface
associée au capteur de température est utilisé pour contrôler la commande ON/OFF de l'unité.
Le chauffage est assuré par des boucles de chauffage par le sol.
Les boucles de chauffage par le sol nécessitent une température de l'eau plus basse en mode Chaud
que les radiateurs. Pour atteindre ces deux points de consigne, une station de mélange adapte la
température de l'eau en fonction des besoins des boucles de chauffage par le sol. Les radiateurs sont
directement raccordés au circuit d'eau de l'unité et les boucles de chauffage par le sol sont placées
après la station de mélange. La station de mélange est commandée par l'unité.
2.10
1
Modbus
Code
Unité de montage
1
Unité extérieure
2
Unité intérieure
2.1
PUMP_I (à l'intérieur de la pompe de circulation)
2.2
Échangeur à plaques
2,3
Manomètre
2.4
Vanne de purge automatique
2.5
Vase d'expansion
2.6
Soupape de sécurité
2.7
Entrée d'eau
2.8
Sortie d'eau
2.9
Réchauffeur de secours interne
2.10
Raccordements du réfrigérant
2.11
Commutateur de débit d'eau
3
Interface utilisateur (accessoire)
5
Réservoir tampon (fourniture in situ)
5.1
Vanne de purge automatique
5.2
Vanne de vidange
3
2
2.4
2.2
2.5
2.9
2.6
2.11
2.3
2.1
2,1
2.8
2.7
13
17
17
15
5.1
6
19
5
18
5.2
19
Code
6
8
8.1
8.2
13
15
17
18
19
23
24
A
B
FHL 1...n
RAD. 1...n
T1B
23
RAD. 1
RAD. 2
RAD. n
8
23
T1B
8.2
ε
8.1
FHL1
FHL2
Unité de montage
P_o : Pompe de circulation extérieure (fourniture in situ)
Station de mélange (fourniture in situ)
SV3 : Vanne de mélange (fourniture in situ)
P_c : pompe de zone 2 (fourniture in situ)
Vase d'expansion (fourniture in situ)
Filtre (accessoire)
Robinet d'arrêt (fourniture in situ)
Clapet de remplissage (fourniture in situ)
Vanne de vidange (fourniture in situ)
Collecteur/distributeur (fourniture in situ)
Robinet de dérivation (fourniture in situ)
Zone 1
Zone 2
Boucle de chauffage par le sol (fourniture in situ)
Radiateur (fourniture in situ)
Température de débit d'eau de zone 2 (achat individuel)
A
B
FHLn
