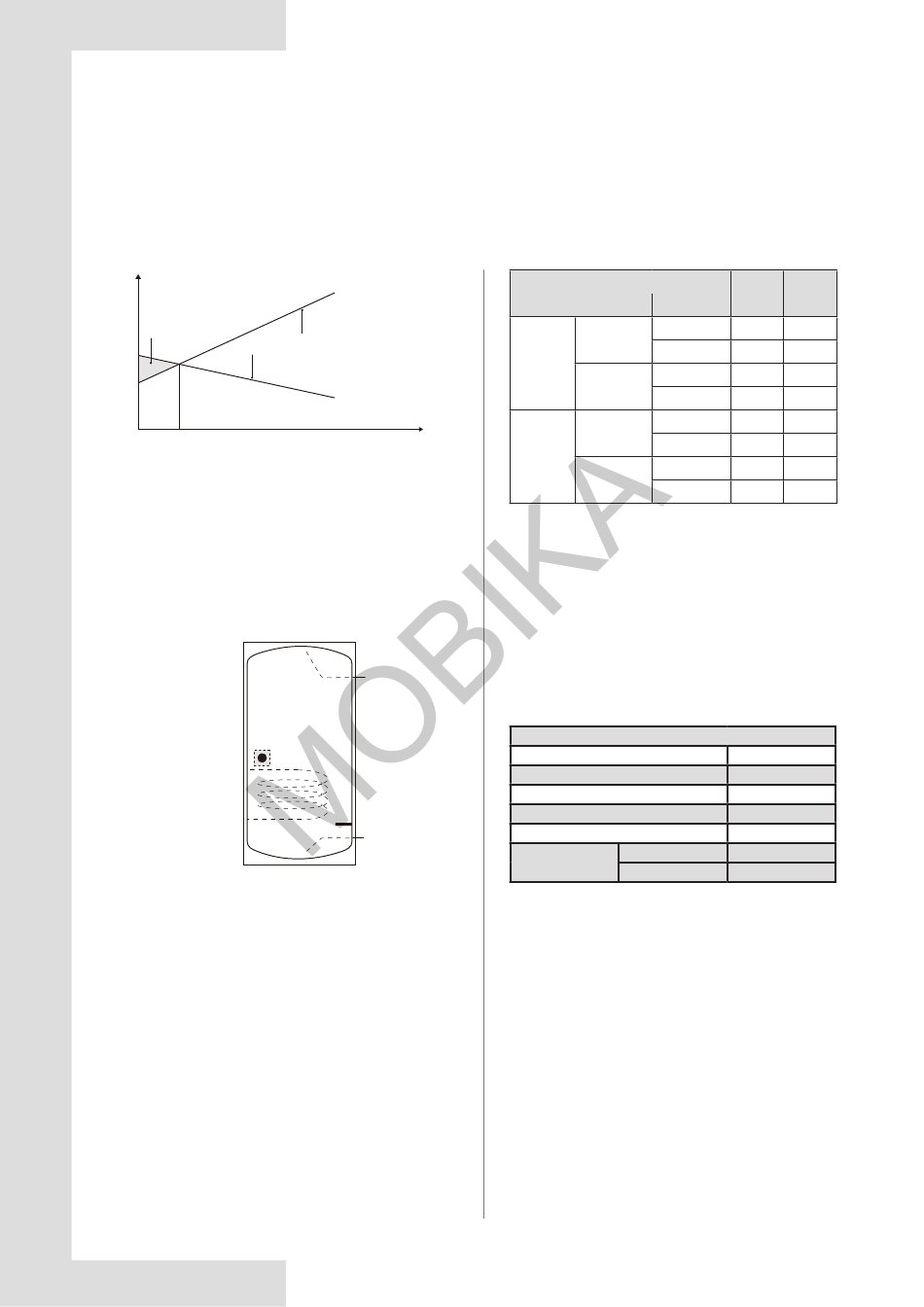

5 INTRODUCTION GÉNÉRALE
• Ces unités sont utilisées pour des applications de chauffage et de climatisation, ainsi que pour des réservoirs d'eau chaude sanitaire.
Elles peuvent être associées à des ventilo-convecteurs, des applications de chauffage par le sol, des radiateurs basse température
à haut rendement, des réservoirs d'eau chaude sanitaire (fourniture in situ) et des kits solaires (fourniture in situ).
• Un contrôleur filaire est fourni avec l'unité.
• Si vous choisissez l'unité avec réchauffeur de secours intégré, le réchauffeur de secours permet d'augmenter la capacité de chauffe
par temps froid. Le réchauffeur de secours constitue également une solution de réserve en cas de dysfonctionnement et permet
de protéger les conduites d'eau extérieures contre le gel pendant l'hiver.
Capacité/Charge
③
①
②
Tbivalent
Température extérieure
Capacité de la pompe à chaleur.
Capacité de chauffe requise (en fonction du site).
Capacité de chauffe supplémentaire fournie par
le réchauffeur de secours
Réservoir d'eau chaude sanitaire (fourniture in situ)
Un réservoir d'eau chaude sanitaire (avec ou sans
surchauffeur) peut être raccordé à l'unité.
Les exigences relatives au réservoir sont différentes selon
l'unité et le matériau de l'échangeur de chaleur.
Réservoir
Sonde de
température (T5)
Serpentin
Le surchauffeur doit être installé sous la sonde
de température (T5).
L'échangeur de chaleur (serpentin) doit être installé sous
la sonde de température.
La longueur de la conduite entre l'unité extérieure et le réservoir
doit être inférieure à 5 mètres.
Volume du réservoir/L
Échangeur
de chaleur
(serpentin
inox)
Échangeur
de chaleur
(serpentin
émail)
Thermostat d'ambiance (fourniture in situ)
Le thermostat d'ambiance peut être raccordé à l'unité. Il doit
être tenu à l'écart de la source de chauffage au moment
de choisir le lieu d'installation.
Kit solaire pour réservoir d'eau chaude sanitaire
(fourniture in situ)
Un kit solaire optionnel peut être raccordé à l'unité.
Kit d'alarme à distance (fourniture in situ)
Sortie
Un kit d'alarme à distance peut être raccordé à l'unité.
Plage de fonctionnement
Eau de sortie (mode Chaud)
Eau de sortie (mode Froid)
Surchauffeur
Eau chaude sanitaire
du réservoir
Température ambiante
(TBH)
Pression de l'eau
Entrée
Débit d'eau
L'unité dispose d'une fonction de prévention du gel qui utilise
la pompe à chaleur ou le réchauffeur de secours (modèle
personnalisé) pour éviter en toutes circonstances que le circuit
d'eau ne gèle. Comme une panne de courant peut survenir
en l'absence de surveillance de l'unité, il est recommandé
d'utiliser un commutateur de débit antigel dans le circuit d'eau.
(Référez-vous à 8.5 « Conduites d'eau »).
13
Unité
Recommandé 100~200 200~300
Surface
Minimum
d'échange
Recommandé
2
de chaleur/m
Minimum
Volume/L
Recommandé
Surface
Minimum
d'échange
Recommandé
2
de chaleur/m
Minimum
Volume/L
Recommandé
Plage de fonctionnement de l'unité intérieure
6 kW
8 kW
4/6 kW
8/10 kW
1,4
1,75
2,5
4
12
14
20
32
1,7
2,5
3
5,6
14
20
24
45
+12 ~ +60 °C
+5 ~ +30 °C
+12 ~ +60 °C
0 ~ +35 °C
0,1~0,3 MPa (g)
0,60~1,25 m
3
/h
0,60~2,10 m
3
/h
