7 APPLICATIONS TYPIQUES
Les exemples d'application ci-dessous sont présentés à titre d'illustration uniquement.

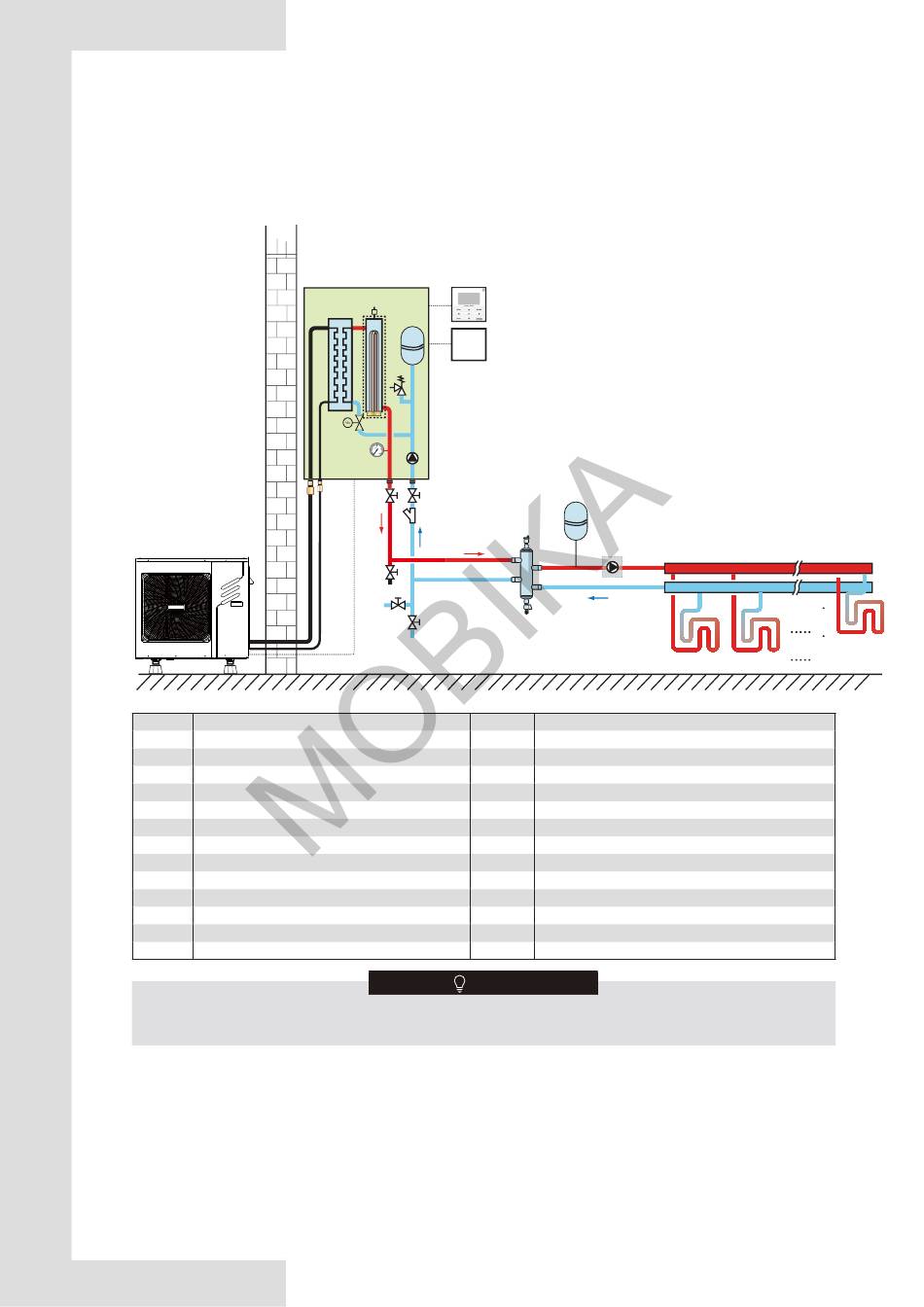

7.1 Application 1
Chauffage des locaux avec un thermostat d'ambiance raccordé à l'unité. Il est nécessaire de régler « THERMOSTAT D'AMBIANCE »
sur « ZONE SIMPLE » dans l'interface utilisateur (3), référez-vous à 9.6.6 « THERMOSTAT D'AMBIANCE ».
Extérieur
1
Code
Unité de montage
1
Unité extérieure
2
Unité intérieure
2.1
PUMP_I (à l'intérieur de la pompe de circulation)
2.2
Échangeur à plaques
2.3
Manomètre
2.4
Vanne de purge automatique
2.5
Vase d'expansion
2.6
Soupape de sécurité
2.7
Entrée d'eau
2.8
Sortie d'eau
2.9
Réchauffeur de secours interne
2.10
Raccordements du réfrigérant
2.11
Commutateur de débit d'eau
Le volume du réservoir tampon (5) doit être supérieur à 40 l. La vanne de vidange (19) doit être installée sur la position
la plus basse du circuit d'eau.
• Fonctionnement des pompes de circulation
Lorsqu'un thermostat d'ambiance est raccordé à l'unité et qu'une demande de chauffage provenant du thermostat d'ambiance, l'unité
démarre de manière à atteindre la température de débit d'eau cible telle que définie sur l'interface utilisateur. Lorsque la température
ambiante est supérieure au point de consigne du thermostat en mode Chaud, les unités (1) et (2) cessent de fonctionner, les pompes
de circulation (2.1) PUMP_I et (6) P_o cessent également de fonctionner et le thermostat d'ambiance est utilisé comme commutateur.
• Chauffage des locaux
La commande ON/OFF du mode Chaud est contrôlée par le thermostat d'ambiance, le réglage de la température de l'eau s'effectue
sur l'interface utilisateur.
2
3
2.4
2.2
2.5
2.9
22
2.6
2.11
2.1
2.3
2.1
2.10
2.8
2.7
17
17
15
19
18
19
Modbus
Code
FHL 1...n
NOTE
15
Intérieur
13
5.1
6
5
5.2
Unité de montage
3
Interface utilisateur (accessoire)
5
Réservoir tampon (fourniture in situ)
5.1
Vanne de purge automatique
5.2
Vanne de vidange
6
P_o : Pompe de circulation extérieure (fourniture in situ)
13
Vase d'expansion (fourniture in situ)
15
Filtre (accessoire)
17
Robinet d'arrêt (fourniture in situ)
18
Clapet de remplissage (fourniture in situ)
19
Vanne de vidange (fourniture in situ)
22
Thermostat d'ambiance (fourniture in situ)
23
Collecteur/distributeur (fourniture in situ)
Boucle de chauffage par le sol (fourniture in situ)
23
FHLn
FHL1
FHL2
