Le volume du réservoir tampon (5) doit être supérieur à 40 l. La vanne de vidange (19) doit être installée sur la position
la plus basse du circuit d'eau.
• Fonctionnement des pompes de circulation
Les pompes de circulation (2.1) PUMP_I et (6) P_o fonctionnent tant que l'unité est en marche pour le chauffage des locaux.
La pompe de circulation (2.1) PUMP_I fonctionne tant que la pompe à chaleur est activée pour chauffer l'eau chaude sanitaire (ECS) ;
au même moment, la pompe de circulation (6) P_o cesse de fonctionner. Seul le TBH est activé, la pompe de circulation (2.1)
PUMP_I est désactivée.
La pompe solaire (9.1) P_s fonctionne tant que le kit solaire est activé pour chauffer l'eau sanitaire.
Lorsque le réglage de « POMPE ECS » est OUI et que le réglage « DURÉE POMPE ECS » est OUI sur l'interface utilisateur,
la pompe ECS (10) P_d fonctionne selon le « DURÉE POMPE » réglé sur l'interface utilisateur, référez-vous à 9.6.1 « RÉGLAGE
DU MODE ECS ».
• Chauffage des locaux
L'unité fonctionne de manière à atteindre la température cible de débit d'eau définie sur le contrôleur filaire.
• Chauffage de l'eau sanitaire
1) Lorsque le mode de chauffage de l'eau sanitaire est activé (manuellement par l'utilisateur ou automatiquement par programmation),
la température cible de l'eau chaude sanitaire est atteinte en combinant le serpentin de l'échangeur de chaleur et le TBH
(référez-vous à 9.2 « Présentation des paramètres du commutateur DIP »).
2) Lorsque la température de l'eau chaude sanitaire est inférieure au point de consigne configuré par l'utilisateur, la vanne à 3 voies
est activée pour chauffer l'eau sanitaire au moyen de la pompe à chaleur. En cas de demande élevée d'eau chaude ou de réglage
de la température d'eau chaude, le TBH (14.1) fournit un chauffage d'appoint.
Assurez-vous que la vanne à 3 voies est correctement installée. Pour plus de détails, référez-vous à 8.8.6 « Raccordement
des autres composants / 3) Vannes à 3 voies SV1 et SV3 ».
L'unité peut être configurée de sorte qu'en cas de température extérieure basse, l'eau chaude sanitaire est exclusivement
chauffée par le TBH. La disponibilité de la pleine capacité de la pompe à chaleur pour le chauffage des locaux est ainsi
garantie.
Des informations détaillées sur la configuration du réservoir d'eau chaude sanitaire pour les températures extérieures basses
(T4DHWMIN) sont disponibles dans 9.6.1 « RÉGLAGE DU MODE ECS ».

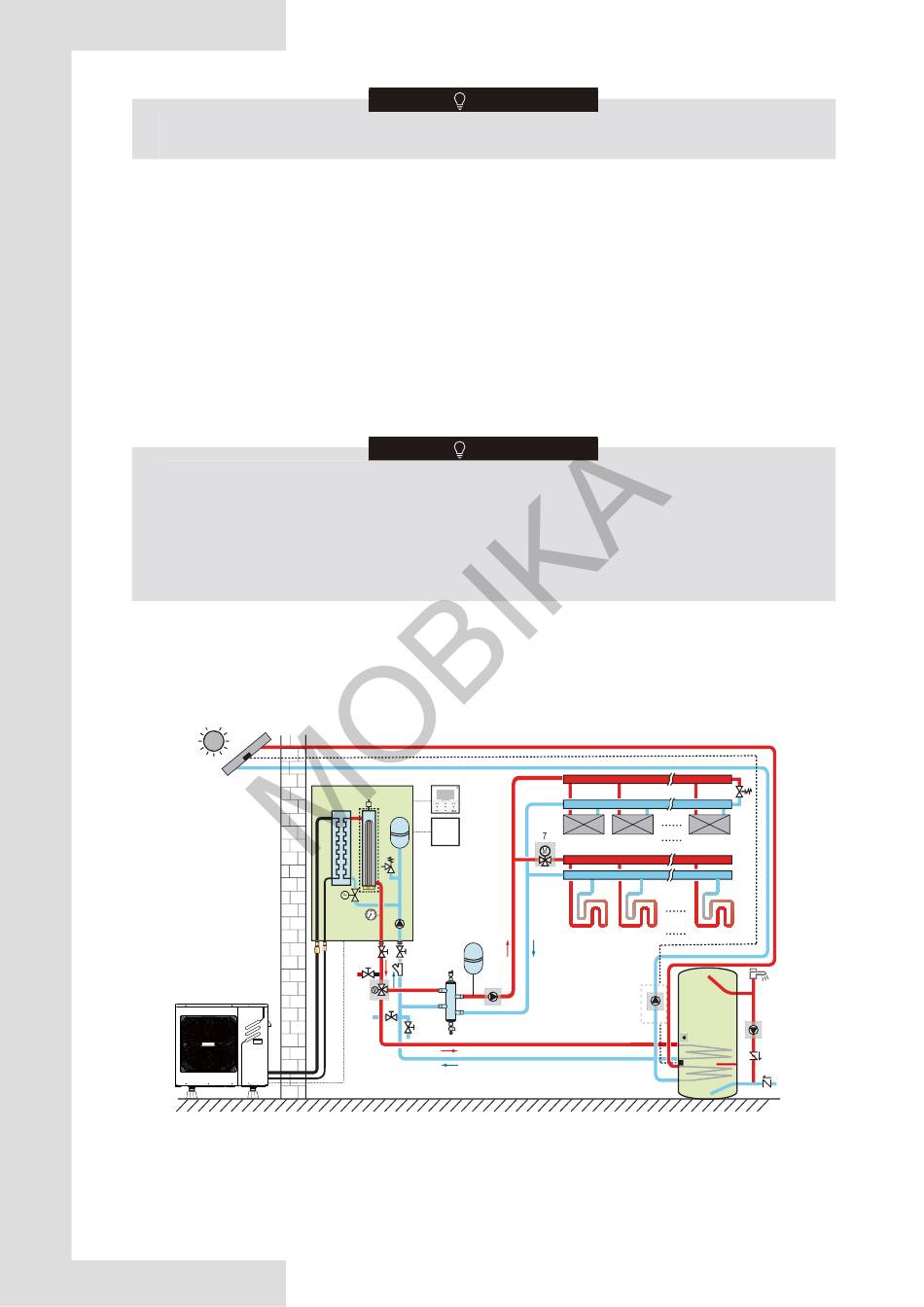

7.3 Application 3
L'application de climatisation et de chauffage des locaux est commandée par le thermostat d'ambiance. S'il est nécessaire de régler
le « THERMOSTAT D'AMBIANCE » sur « RÉGLAGES MODE » dans l'interface utilisateur (3), référez-vous à 9.6.6 « THERMOSTAT
D'AMBIANCE ». Le chauffage est assuré par des boucles de chauffage par le sol et des ventilo-convecteurs. La climatisation est
assurée par des ventilo-convecteurs uniquement. L'eau chaude sanitaire est fournie par le réservoir d'eau chaude sanitaire.
9.4
9.3
Extérieur
1
NOTE
NOTE
Intérieur
3
2
2.4
2.2
2.5
2.9
25 22
2.6
2.11
2.3
2.1
2,1
2.10
2.8
2.7
13
17
17
19
5.1
15
4
18
5
19
5.2
Modbus
17
23
FCU1
FCU2
23
FHL1
FHL2
6
9
9.1
24
FCUn
FHLn
21
14
10
11
14.2
16
9.2
14.1
16
20
14.3
