Déballage - Festo EXPT Montage

2 Transport et stockage
2.3 Déballage
Nota
Risque d'endommagement du produit en cas de démontage inadapté de la caisse de
transport.
• Le démontage de la caisse de transport requiert l'intervention de deux personnes au
minimum.
• Utiliser l'outil adapté pour dévisser les vis.
• Veiller à ce qu'aucun élément de l'emballage ne puisse tomber à l'intérieur de la
cinématique parallèle.
• Conserver l'emballage pour une utilisation ultérieure ou le mettre au rebut
conformément aux prescriptions en vigueur.

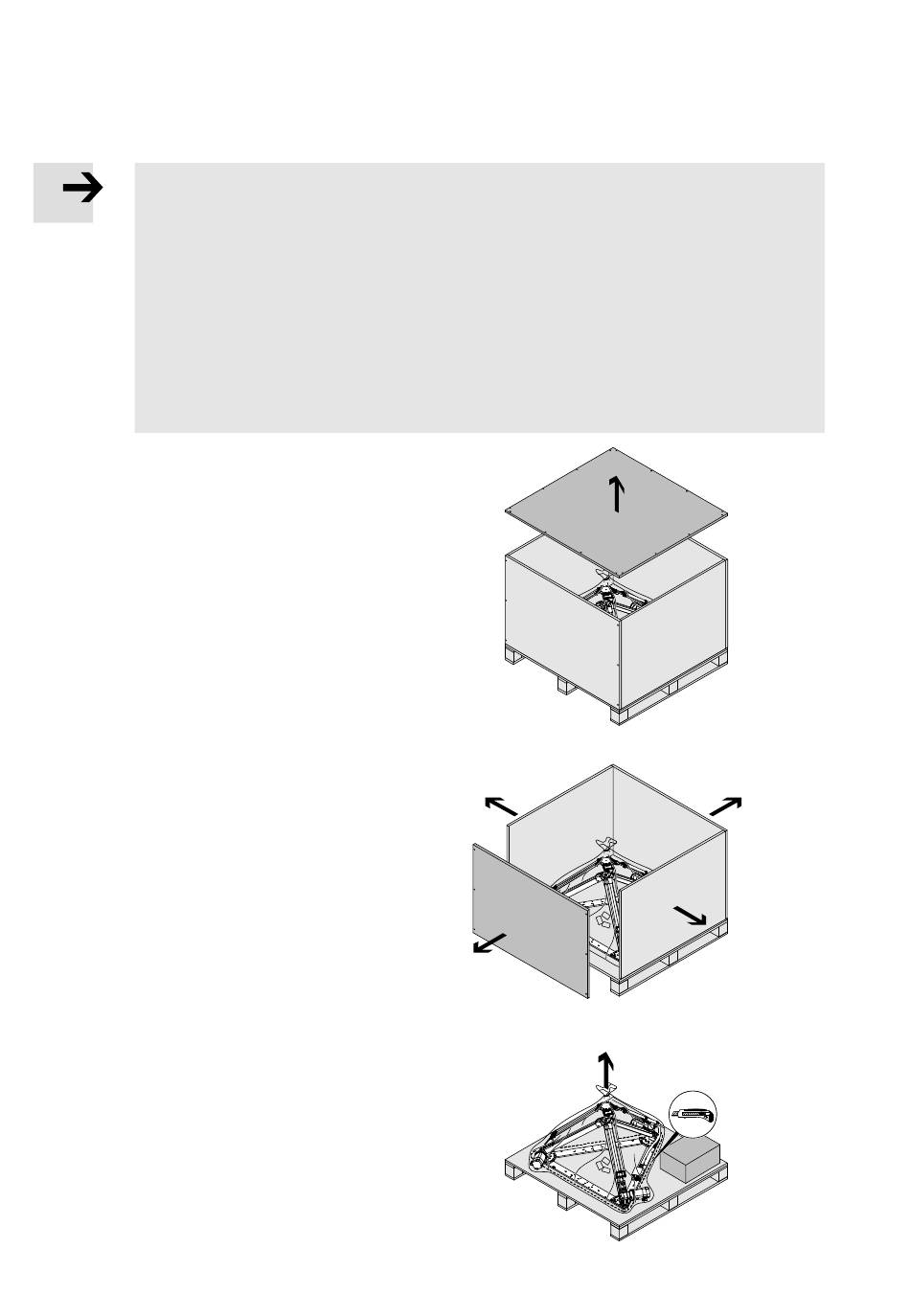

Retrait du couvercle de la caisse de transport
1. Desserrer et retirer toutes les vis.
2. Soulever le couvercle jusqu'à pouvoir le
déplacer.
3. Placer ou déposer le couvercle de sorte à
respecter une distance de sécurité par rapport
à la cinématique parallèle.
Retrait des parois latérales de la caisse de trans­
port
Démonter individuellement chaque paroi et dans
l'ordre "paroi longue 1 - courte2- longue 3 -
courte 4".
4. Desserrer et retirer toutes les vis.
5. Retirer la paroi latérale puis la placer ou la
déposer de sorte à respecter une distance de
sécurité par rapport à la cinématique
parallèle.
Retrait du film d'emballage
6. Pour ce faire, découper le film parallèlement
au contour du produit en utilisant un outil
adapté. Lors de la découpe, veiller à ne pas
rayer ni endommager la cinématique parallèle.
Puis, retirer le film en le tirant vers le haut.
8
Fig. 2.1
2
1
Fig. 2.2
Fig. 2.3
Festo – EXPT-FR – 1608c – Français
3
4
