Installation
5.2.2
Vérin oscillant
Uniquement pour la variante T1 à T4 avec vérin rotatif :
• Brancher le raccord d'alimentation en air de travail 5 pour le passage tournant pneumatique sur
l'unité frontale (uniquement variante T2 et T4) au niveau du boîtier des interfaces avec l'alimen
tation en air de travail.
• Monter le câble de moteur 6 et le câble de codeur 3 pour le vérin rotatif au niveau du boîtier des
interfaces.
• Monter le câble de capteur pour la détection de position SIEN du vérin rotatif 2 au niveau du boî
tier des interfaces.

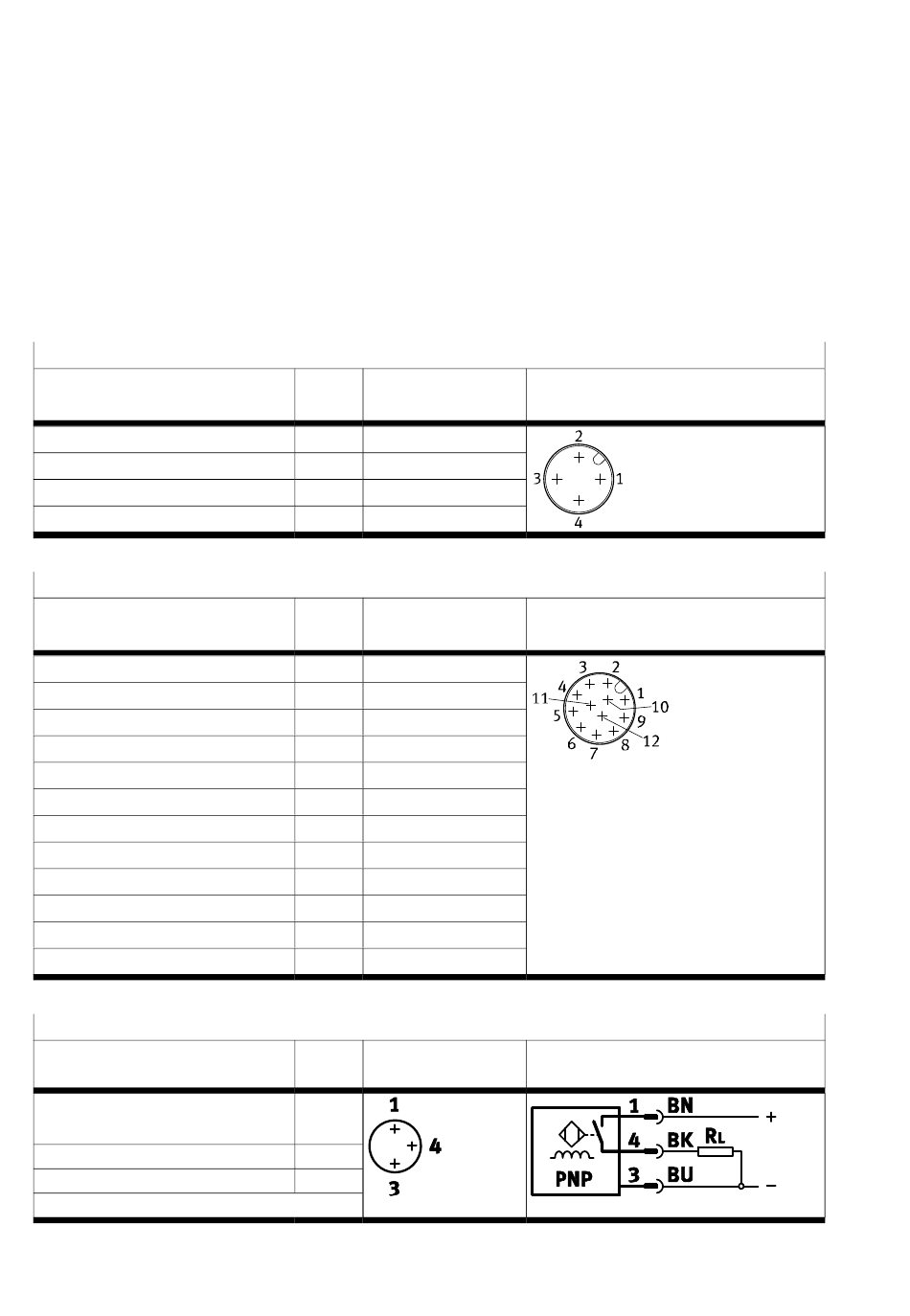

Raccord U Alimentation électrique Vérin rotatif
Désignation du raccord / Signal Broche Couleur selon
Tension d'alimentation W
Tension d'alimentation U
Tension d'alimentation V
Conducteur de protection PE
Fig. 5.4
Raccord ENC Codeur Vérin rotatif
Désignation du raccord / Signal Broche Couleur selon
Trace du signal A
Trace du signal A\
Trace du signal B
Trace du signal B\
Trace du signal Z
Trace du signal Z\
Trace du signal U
Trace du signal V
Trace du signal W
Masse codeur
Alimentation 5 V
Blindage
Fig. 5.5
Raccord SIEN
Désignation du raccord / Signal Broche Illustration
+10 ... +30 V DC tension
d'alimentation
Sortie de commutation A (Out A) 4
0 V
Fig. 5.6
26
CEI 757
1
WH
2
BN
3
GN
4
YE
CEI 757
1
WH
2
BN
3
GN
4
YE
5
GY
6
PK
7
BU
8
RD
9
BK
10
VT
11
GYPK
12
RDBU
connecteur
1
3
Illustration du connecteur
Illustration du connecteur
du
Schéma de connexion
