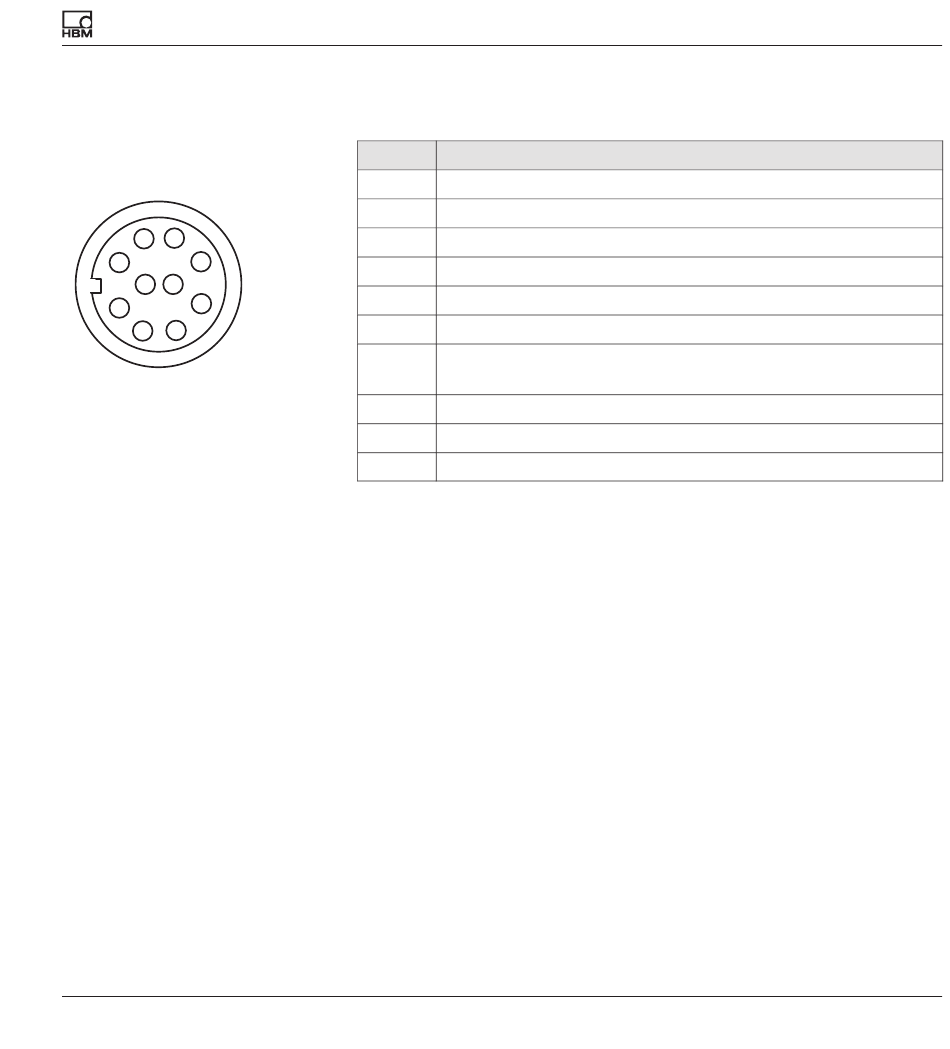

Prise Lemo
(vue de dessus)
7 6
8 5
9 10
4
1
2 3
MGCplus
4.5.3.2

Affectation des connecteurs AP460i

Broche Fonction
1 Signal de fréquence 1, entrée a
2 Signal de fréquence 1, entrée b
3 Signal de fréquence 2, entrée a
4 Signal de fréquence 2, entrée b
5 Index zéro, entrée a
6 Index zéro, entrée b
7 Alimentation capteur (0 V, 5 V, 8 V ou 16 V, selon la position
du cavalier)
8 Identification capteur (TEDS)
9 Masse d'alimentation
10 Masse signal
Raccordement
Signaux d'entrée symétriques (RS 422) : entrée a / entrée b
Signal d'entrée asymétrique, bipolaire : entrée a (masse du signal sur ent­
rée b)
Signal d'entrée asymétrique, unipolaire : entrée a (masse du signal sur
broche 10, l'entrée b doit rester ouverte)
