Entrées Et Sorties De L'ap75 - Hbm Mgcplus Manuel D'emploi

U
D01

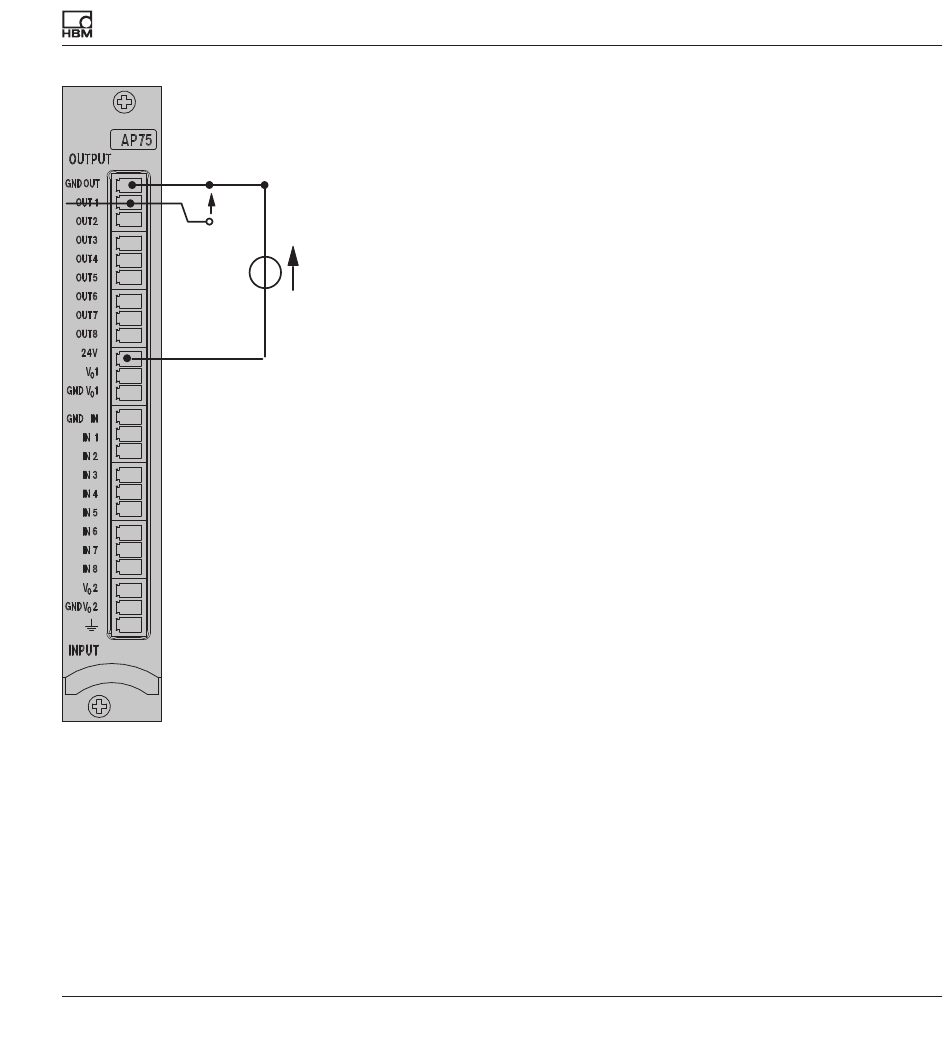

Exemple de câblage
pour l'utilisation d'une
sortie numérique.
MGCplus
4.5.4 Entrées et sorties de l'AP75
La platine de raccordement AP75 dispose de 8 entrées numériques, 8
sorties numériques et 2 sorties analogiques. Les sorties analogiques
doivent être alimentées par une source externe (12 V...24 V). La platine de
raccordement AP75 peut être utilisée avec les modules à fonction spéciale
ML78B ou ML70B.
24 V
A00560_31_F00_04 HBM: public
Raccordement
Entrées et sorties, contacts de contrôle
101
