Structure de l'appareil MGCplus

Modules
amplificateurs
(ML30B, ML55B, ML801B...)

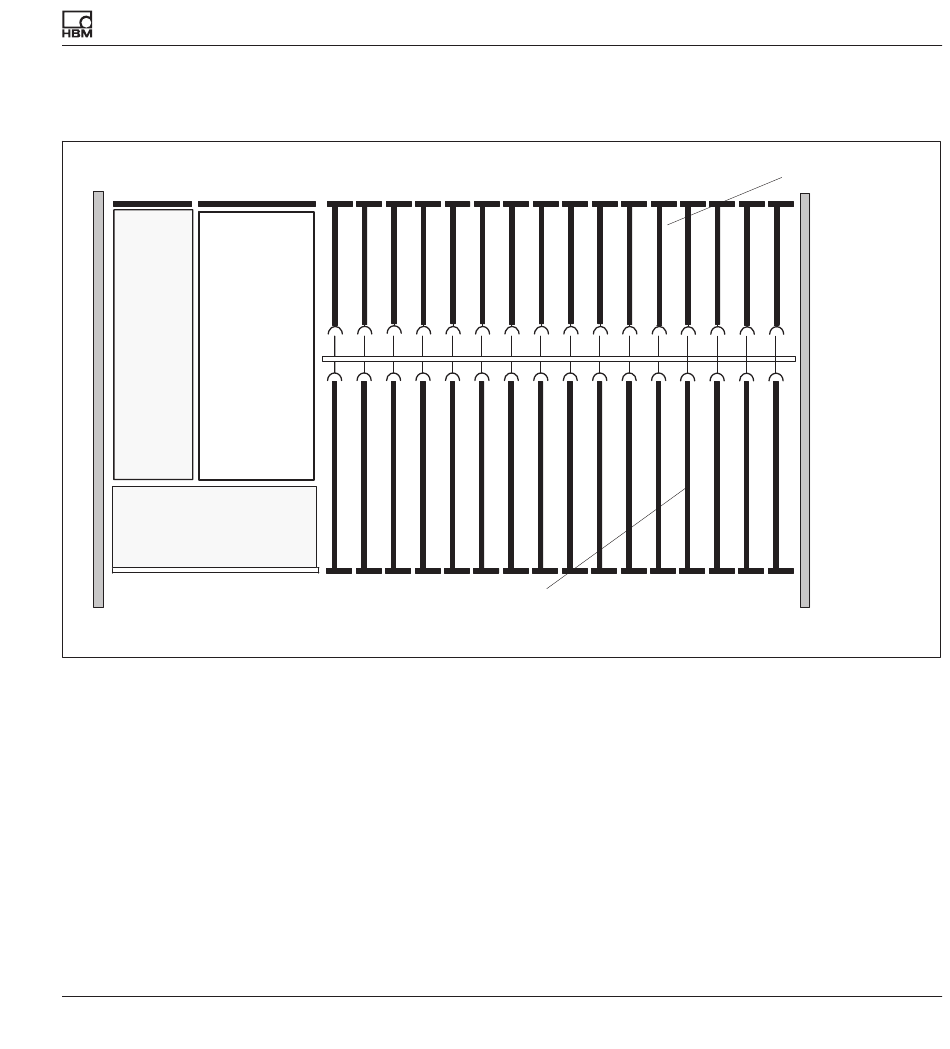

Fig. 3.2 Structure de l'appareil avec panneau de commande et d'affichage AB22A
Les platines de raccordement à double largeur (AP03i, AP455i) doivent être
insérées dans les slots impairs, tout comme l'amplificateur de mesure asso­
cié, quelle que soit sa largeur.
Les amplificateurs de mesure à double largeur (ML38B) doivent être insé­
rées dans les slots impairs, tout comme la platine de raccordement asso­
ciée, quelle que soit sa largeur.
Lors de l'utilisation de modules asynchrones (ML7XB avec plus de huit
voies secondaires), la séquence 'asynchrone-synchrone-asynchrone' n'est
pas admissible.
