MGCplus

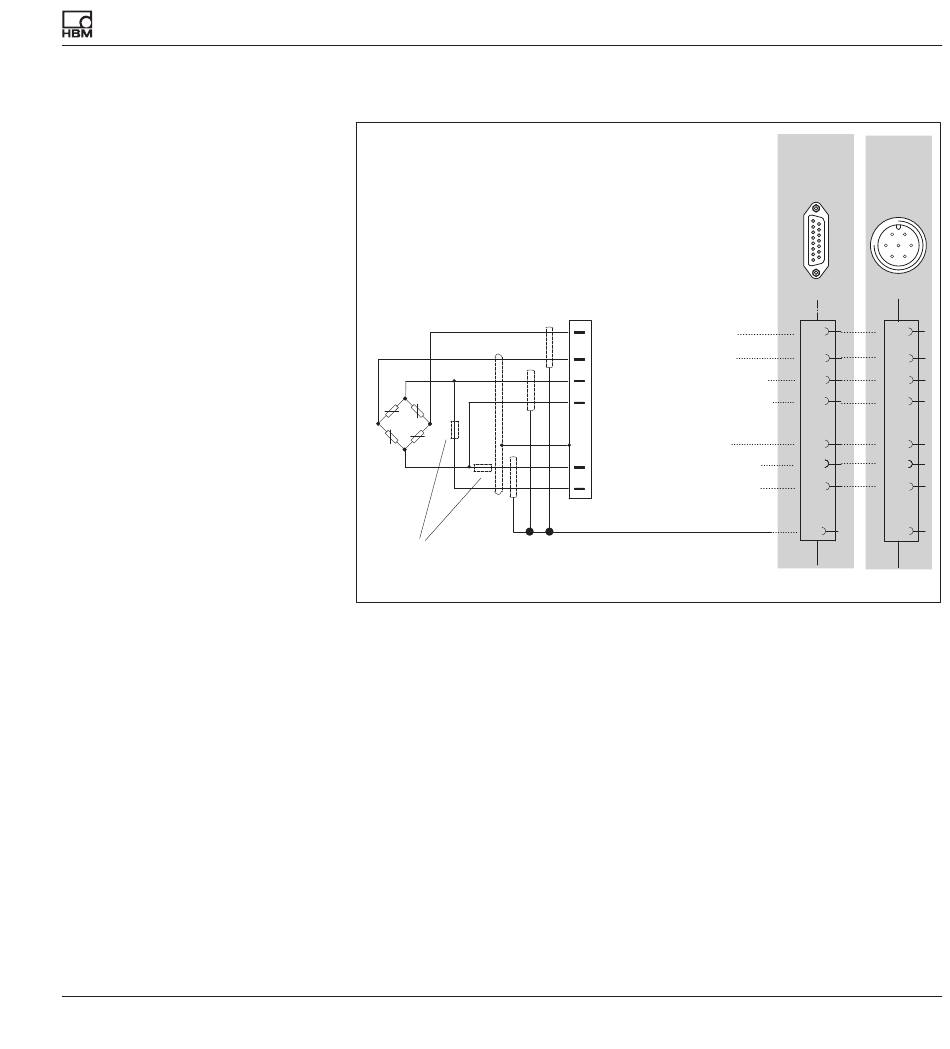

Raccordement de capteurs en technologie de blindage double
2
4
1
3
RB / 2 (sur le capteur)
Pour les amplificateurs de mesure ML10B, ML30B, ML38B, ML55B et
ML455 équipés des platines de raccordement AP01i, AP03i, AP14 et
AP455i, HBM recommande cette technique de connexion pour les
étendues de mesure très petites, dans les environnements présentant
de fortes interférences et en cas d'utilisation de câbles de grande lon
gueur.
Cela s'applique à toutes les connexions de ponts.
Pour les longueurs de câble >50 m, une résistance de valeur égale à la
moitié de celle de la résistance du pont (RB/2) doit être insérée au
niveau du capteur sur les fils de contre-réaction.
A00560_31_F00_04 HBM: public
Signal de mesure (-)
Signal de mesure (+)
Tension d'alim. du pont (-)
Tension d'alim. du pont (+)
Blindage de câble
Fil de contre-réaction (+)
Fil de contre-réaction (-)
Raccordement
Concept de blindage
AP01i
AP03i
AP14
AP455i
1
9
A
F
E
B
G
C
D
15
8
15
D
8
A
5
B
6
C
Bt.
Bt.
13
F
12
G
4
E
Bt. = Boîtier
