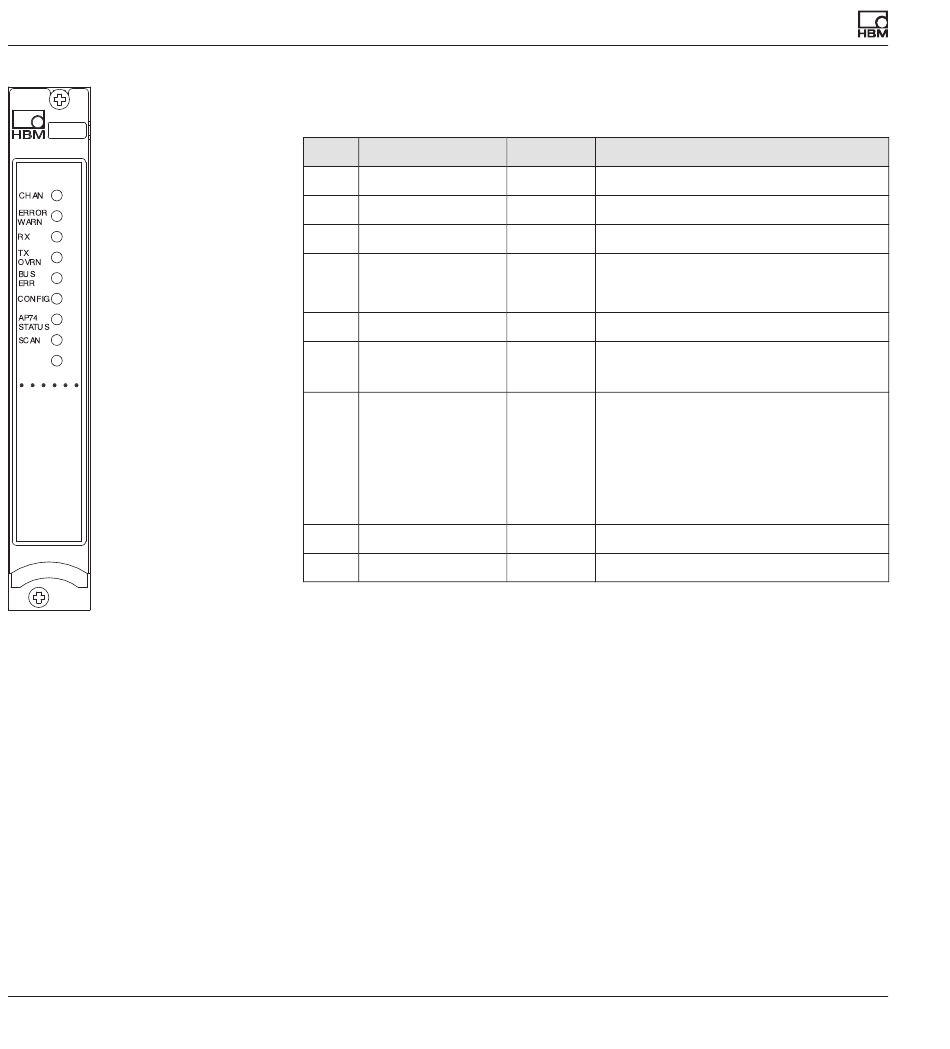

Carte de communication ML74B

ML74B
90
4.4.1 Carte de communication ML74B
DEL Inscription
1 CHAN.
2 ERROR/WARN.
3 Rx
4 Tx
OVRN
5 BUS/ERR
6 CONFIG
7 AP74
STATUS
8 SCAN
9 -
A00560_31_F00_04 HBM: public
Couleur Signification
Jaune La voie est sélectionnée
Rouge Erreur/Avertissement
Jaune Réception du protocole CAN
Jaune Envoi du protocole CAN
Rouge Surcharge
Rouge Erreur du bus
Jaune Configuration des CANHEAD affec­
tés
Jaune Alimentation en tension par AP74
Éteinte Pas d'alimentation en tension par
AP74
Rouge
Erreur de l'alimentation en tension
par AP74
Jaune Scan du bus en cours
- -
MGCplus
