1)
ML74B / AP74
MGCplus
1)
La platine de raccordement AP74 dans le MGCplus contient une résistance de terminaison intégrée.
MGCplus
4.4

Raccordement de modules CANHEAD

Pour pouvoir raccorder des modules CANHEAD au système MGCplus,
vous avez besoin de la carte de communication ML74B et de la platine de
raccordement AP74. Conjointement au bloc d'alimentation NT030, vous
pouvez raccorder jusqu'à 12 modules par carte enfichable et jusqu'à 25
modules par appareil MGCplus (au total 256 voies max. par CP42 et 512
voies max. par CP52). La combinaison du NT040 avec le CP52 permet le
raccordement de jusqu'à 50 modules par appareil MGCplus. Pour plus
d'informations concernant le raccordement et le fonctionnement, consultez
le manuel d'emploi "CANHEAD".
10
Voies
de mesure
Jusqu'à 12 modules CANHEAD par connexion bus

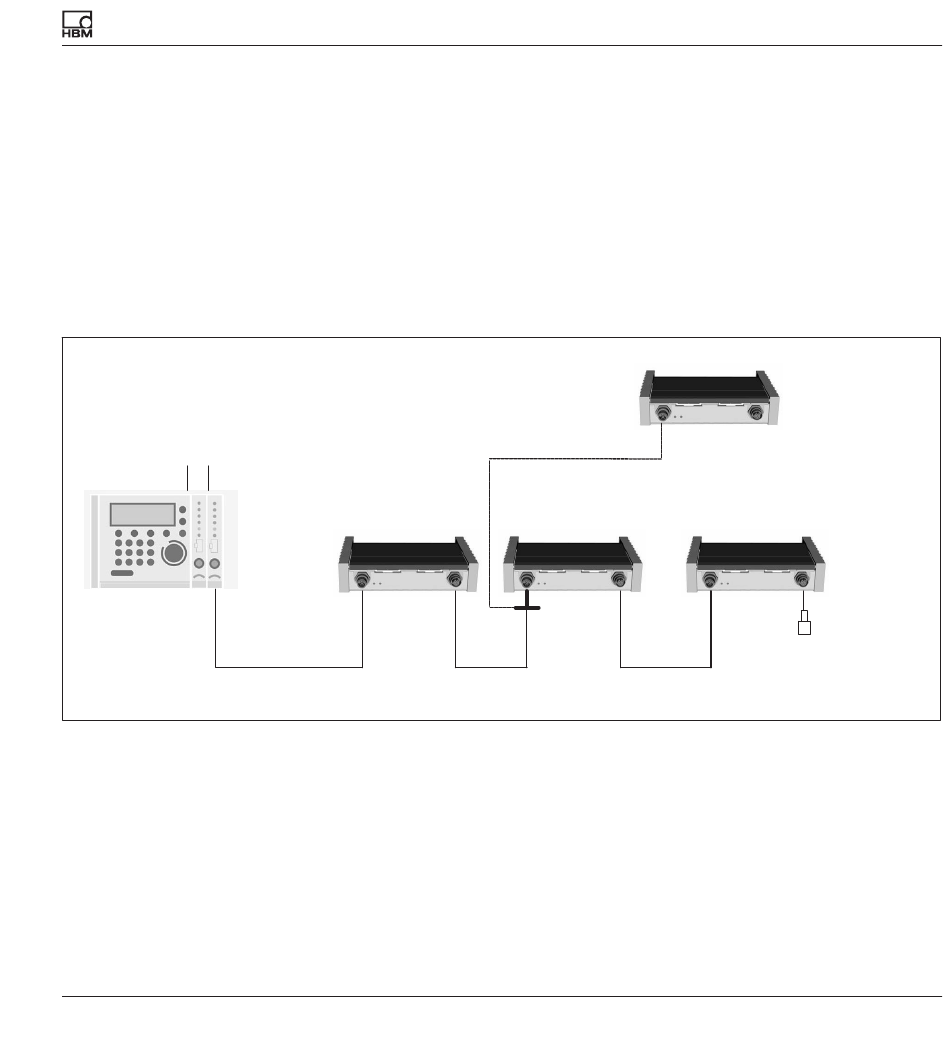

Fig. 4.5 Raccordement au MGCplus
Le raccord en T 1‐CANHEAD‐M12‐T est utilisé pour créer une dérivation.
A00560_31_F00_04 HBM: public
Raccordement de modules CANHEAD
10 Voies de mesure
Aucune résistance de terminaison nécessaire
Raccord en T
10
Voies
de mesure
Raccordement
10
Voies
de mesure
Résistance de
terminaison
