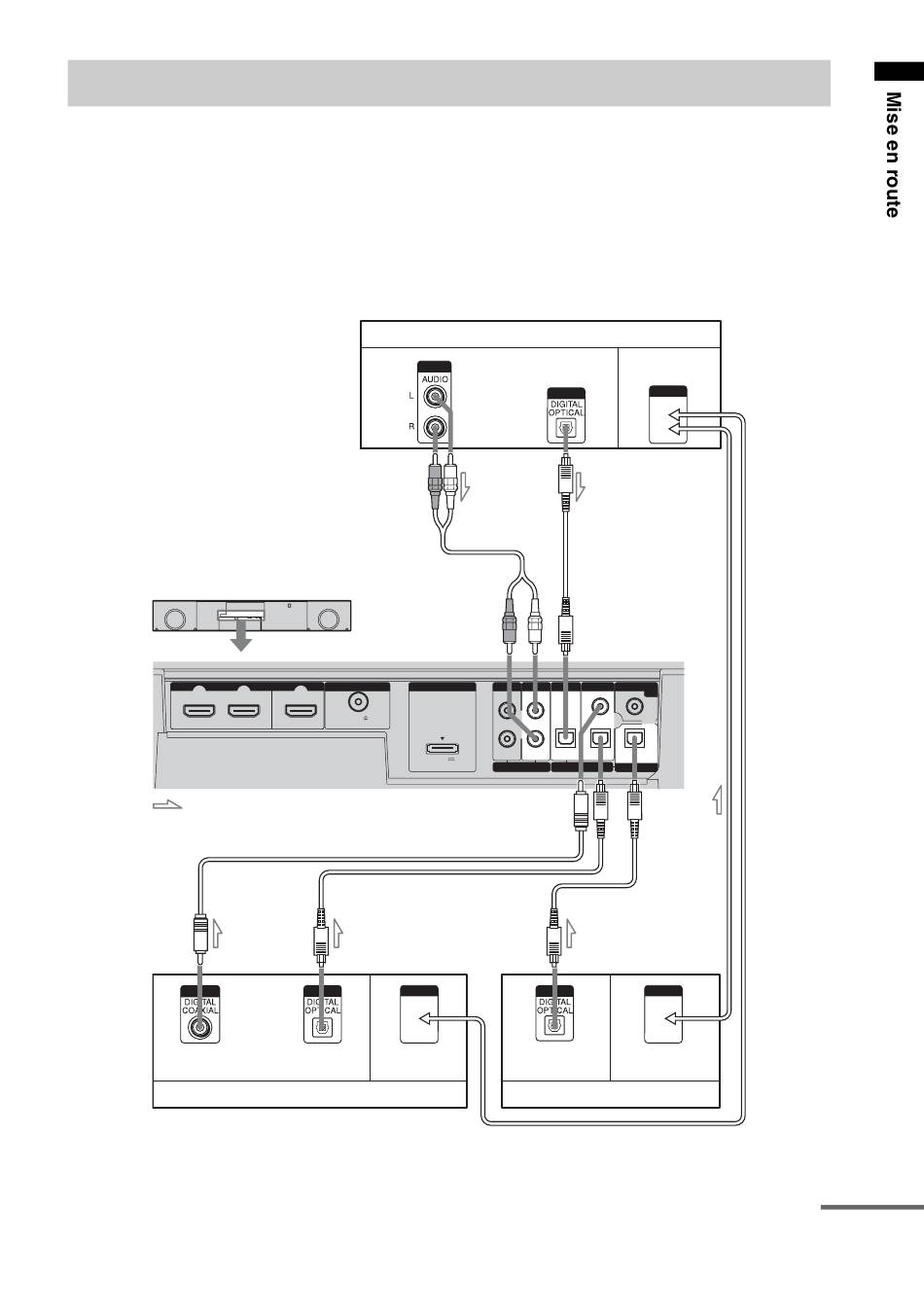

Connexion de composants ne disposant pas de prises HDMI

Lorsque vous connectez un lecteur (enregistreur)
DVD, un tuner satellite, une « Playstation 2 »,
etc., ne disposant pas de prise HDMI, raccordez-
les à l'appareil par l'entremise de la prise
DIGITAL IN OPTICAL ou DIGITAL IN
COAXIAL.
Si le tuner satellite ne dispose pas d'une prise
OPTICAL OUT, raccordez-le à l'appareil par
SAT IN BD/DVD IN
: Sens du signal
D
OUTPUT
Signal audio
A Câble optique (non fourni)
B Câble optique (fourni)
C Cordon audio (non fourni)
D Câble numérique coaxial (non fourni)
OUTPUT
C
HDMI ANTENNA
FM 75
TV OUT COAXIAL
A
OUTPUT
OUTPUT
ou
Signal vidéo
Tuner satellite
l'intermédiaire de la prise DIGITAL IN
COAXIAL. Il n'est pas nécessaire dans ce cas de
raccorder tous les câbles. Connectez les cordons
audio aux prises correspondantes de vos
composants.
Raccordez le cordon d'alimentation en dernier.
* « PlayStation 2 » est une marque commerciale de
Sony Computer Entertainment Inc.
Téléviseur, projecteur, etc.
Signal audio
OUTPUT
ou
B
DMPORT LINE TV TV SAT
L L
COAXIAL
R R OPTICAL OPTICAL
DC 5V
0.7A MAX
ANALOG IN DIGITAL IN
A
OUTPUT
Signal audio
Lecteur (enregistreur) DVD, « PlayStation 2 », etc.
Signal vidéo
INPUT
Signal vidéo
SUB WOOFER
OUT
OPTICAL
BD/DVD
OUTPUT
Signal vidéo
suite
