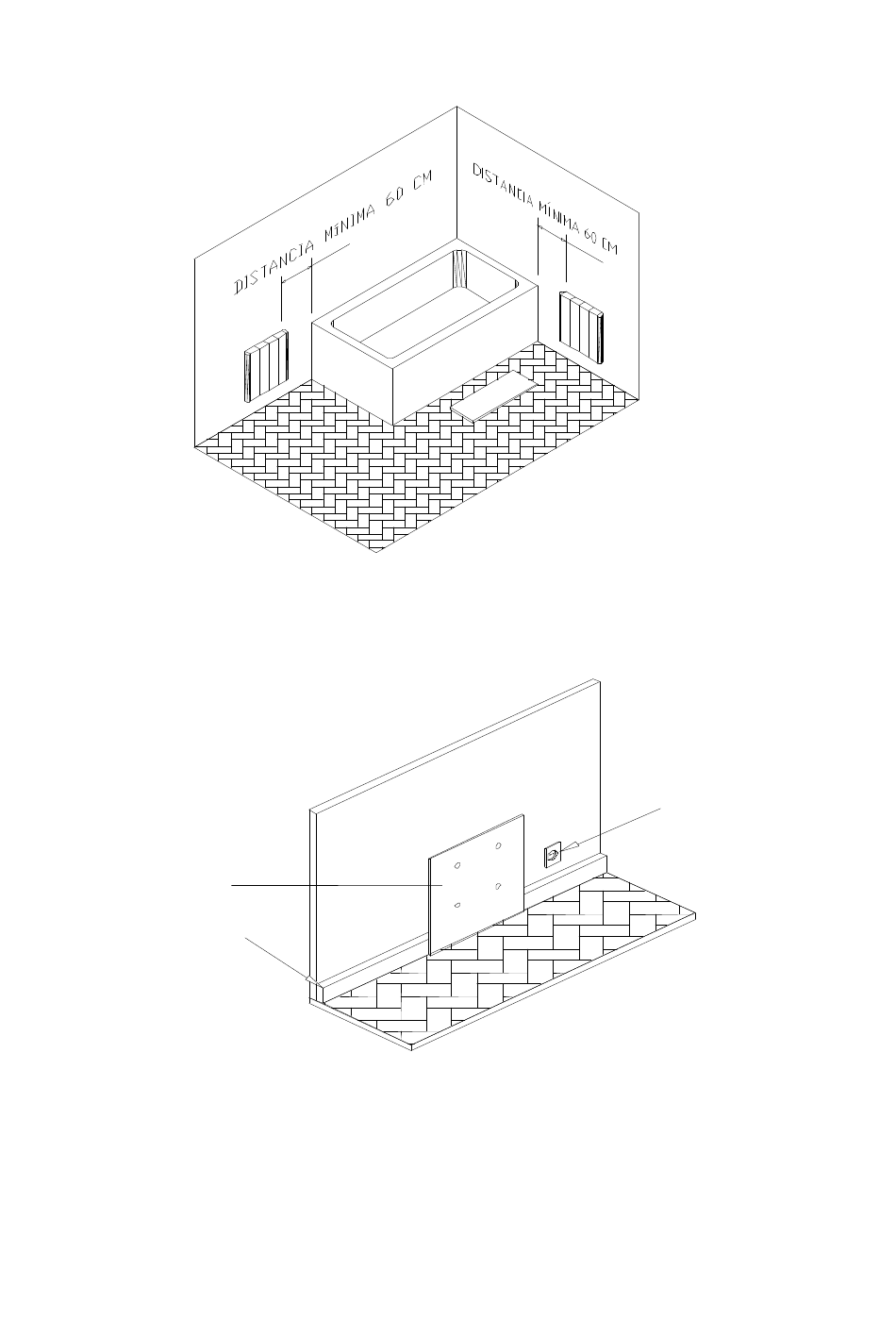

Se o emissor térmico vai ser instalado num quarto de banho, deve respeitar as medidas de
-
segurança descritas na Fig. 6, para evitar riscos eléctricos (ver la Fig. 6):
Situe o escantilhão apoiado no solo (siga as instruções indicadas no mesmo) e marque as 4
-
marcas existentes no escantilhão de tal forma que fiquem marcadas as 4 posições na parede
(Fig. 7). (Guarde o escantilhão para futuras mudanças de lugar do emissor térmico).
ESCANTILHAO
RODAPÉ
Da bolsa de acessórios retire os 4 tacos de diâmetro 8mm, os 4 parafusos de 5,5x38 mm e os 2
-
parafusos de 6x40 mm.
Faça os 4 furos nas marcas da parede para introduzir os 4 tacos de 8 mm de diâmetro.
-
Aperte os 2 suportes com os 4 parafusos de 5,5 x 38 mm de tal forma que os suportes fiquem
-
como na figura 8.
FIGURA Nº. 7
55
FIGURA Nº. 6
PAREDE
TOMADA
SOLO
