Les réglages suivants sont à effectuer :
• Entrer les valeurs pour les fins de course logiciels et le décalage point 0. Les valeurs sont expri-
mées en unités-utilisateur.
– Indiquer la position des fins de course logiciels. Une échelle graduée apparaît dans la partie
inférieure de l'écran, représentant la plage de déplacement délimitée par les deux fins de
course logiciels.
Attention : Les FdC logiciels doivent être situés à l'intérieur de la plage délimitée par les FdC
matériels et ne doivent pas coïncider avec le point 0 machine.
Lorsque les deux FdC logiciels sont mis à zéro, ils sont inhibés.
– Indiquer le décalage (correction) du point 0. Il sert à corriger le point 0 machine selon la for-
mule : Point 0 machine = point de référence + correction point 0.

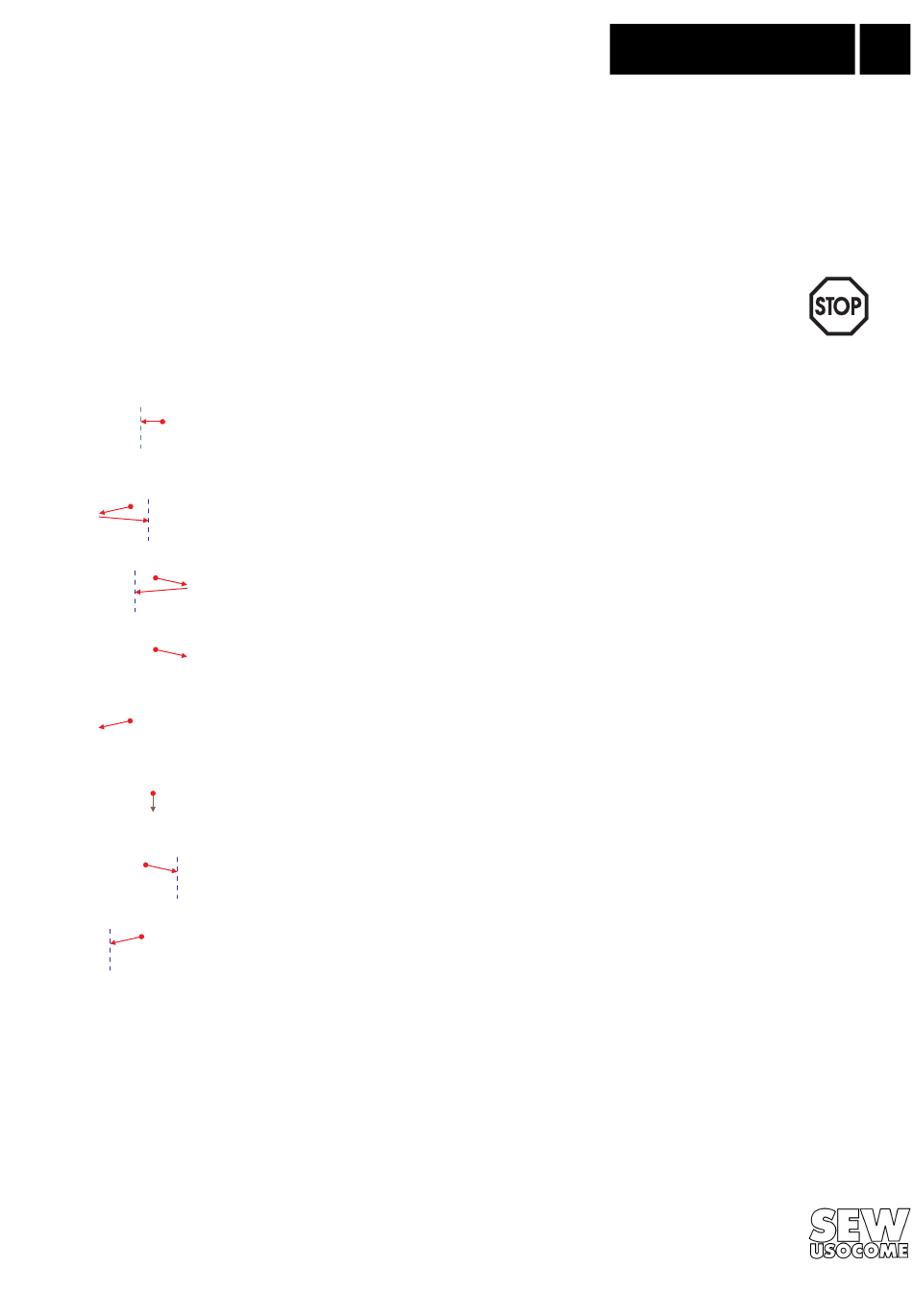

• Sélectionner le type de prise de référence approprié (0...7).
Type 0 : Pas de prise de référence. Le point de référence correspond au pre-
]
[
mier top 0 du codeur vers la gauche.
Point 0 machine = premier top 0 à gauche + correction point 0
ZP
Type 1 : Le point de référence correspond au bord gauche de la came
"courte".
]
[
Point 0 machine = point de référence + correction point 0
CAM
Type 2 : Le point de référence correspond au bord droit de la came "courte".
Point 0 machine = point de référence + correction point 0
]
[
CAM
Type 3 : Le point de référence correspond au FdC droite. Ne nécessite pas de
came de référence.
]
[
Point 0 machine = point de référence + correction point 0
Type 4 : Le point de référence correspond au FdC gauche. Ne nécessite pas
de came de référence.
]
[
Point 0 machine = point de référence + correction point 0
Type 5 : Pas de prise de référence. Le point de référence correspond à la
position actuelle sans tenir compte du top 0 du codeur.
]
[
Point 0 machine = position actuelle + correction point 0
Type 6 : Le point de référence correspond au bord gauche de la came
"longue".
]
[
Point 0 machine = point de référence + correction point
CAM
Type 7 : Le point de référence correspond au bord droit de la came "longue".
Point 0 machine = point de référence + correction point
]
[
CAM
02791AXX
• Entrer la rampe pour le mode automatique et le mode manuel (mode Jogg).
La rampe doit être saisie en secondes [s] et sert au calcul de la vitesse [mm/s] au moyen du fac-
teur de mise à l'échelle.
• Entrer les limitations de vitesse.
Indiquer les vitesses maximales pour le mode automatique, le mode Jogg et le régulateur de
vitesse. Les valeurs indiquées pour le mode automatique et le mode Jogg doivent être au moins
10% inférieures à la valeur du régulateur de vitesse (P302 "Vitesse maximale 1").
®
MOVIDRIVE
- Positionnement par bus
Mise en service
3
23
