2.3.1
PROFIBUS
Des informations détaillées sont données dans la documentation PROFIBUS spécifique (nous con-
sulter).
DFP
PROFIBUS
FMS / DP
Diode verte : MARCHE
Diode rouge : DEFAUT BUS
Interrupteur DIP pour le réglage
de l'adresse de station et pour
commutation du mode FMS/DP
ou mode DP seul.
Interrupteur DIP pour activer /
désactiver la résistance de
terminaison de ligne bus
X30: Raccordement bus

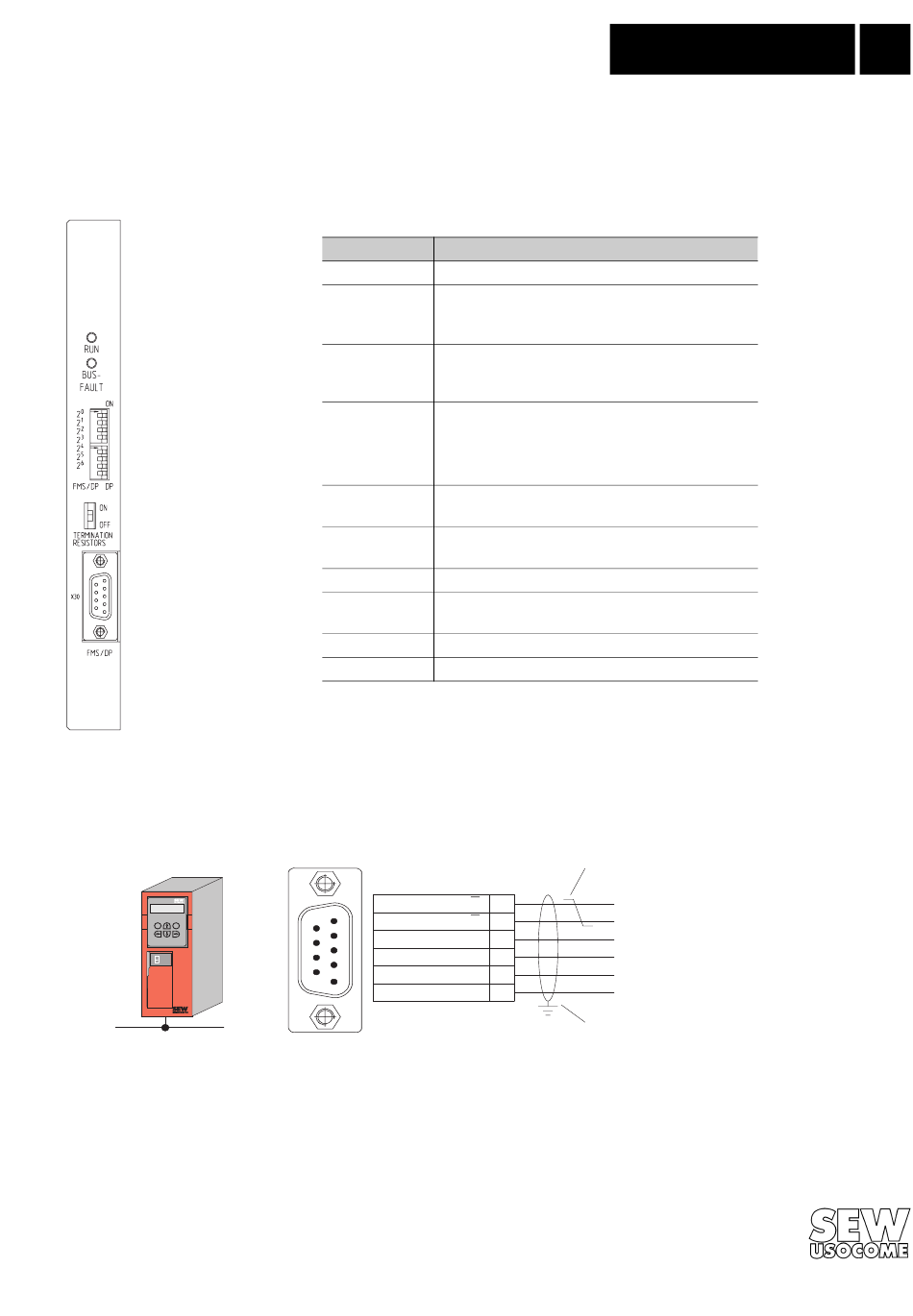

Fig. 13 : Face avant DFP11A
Affectation des broches du connecteur
Q Q
E
Fig. 14 : Affectation des broches du connecteur mâle Sub-D à 9 broches selon DIN 19245
®
MOVIDRIVE
- Positionnement par bus
Caractéristiques techniques
Option
Référence
Accessoire pour
mise en service /
diagnostic
Variantes de
protocole
Fréquences de
transmission
possibles
Raccordement
Raccordement
du bus
Adresse station
Paramètre
Default bus
Fichier GSD
N° ident. DP
01009AFR
Connecteur mâle
Sub-D à 9 broches
RxD/TxD-P (B/ ) B
RxD/TxD-N (A/ ) A
CNTR-P
DGND (M5V)
VP (P5V)
DGND (M5V)
Liaison bus de terrain PROFIBUS DFP11A
822 724 1
Console de paramétrage DBG11A
Atelier logiciel MOVITOOLS ou
programme MX_SHELL
PROFIBUS-DP selon EN 50170 V2 / DIN E 19245/3
PROFIBUS-FMS selon EN 50170 V2 / DIN E 19245/3
Fonctionnement mixte DP/FMS
Reconnaissance automatique des fréquences
9.6 kBaud
19.2 kBaud
93.75 kBaud
Connecteur femelle Sub-D à 9 broches
Affectation selon EN 50170 V2 / DIN E 19245/3
Accessible avec liaison type A (max. 1500 kBaud)
selon EN 50170 V2 / DIN E 19245/3
Réglage de 0 à 125 par interrupteur DIP
T
min. pour fonct. mixte FMS/DP ou DP pur
SDR
Réglable par interrupteur DIP
SEW_6000.GSD
6000
= 24576
hex
Câbles de transmission de données
par paires torsadées
3
8
4
5
6
9
Relier l'enveloppe du
connecteur au blindage
Installation
187.5 kBaud
500 kBaud
1500 kBaud
déc
01222BFR
2
13
