Préparation pour le fonctionnement et le contrôle

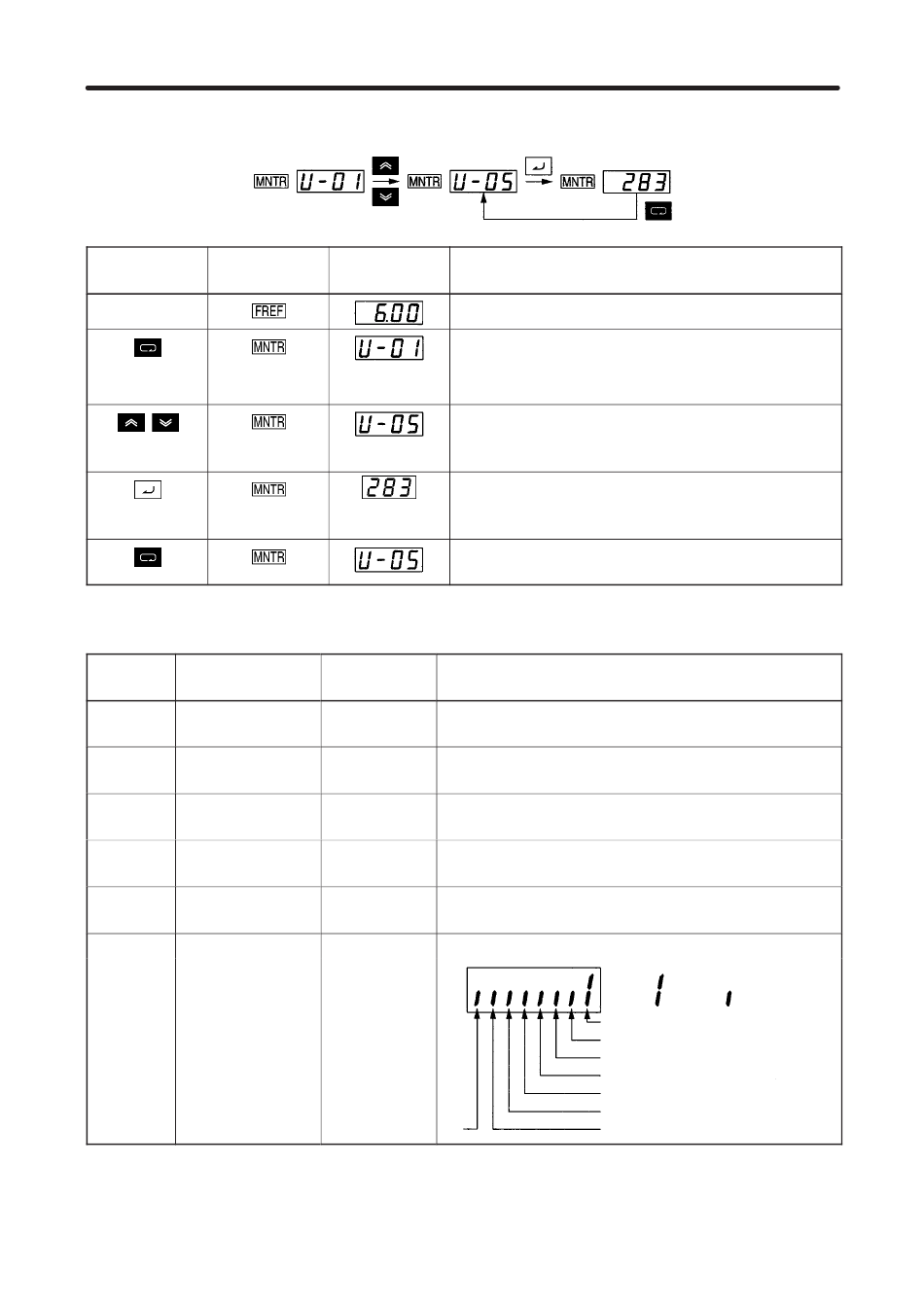

H Exemple d'affichage multifonction
Séquence Voyant de
de touches fonction
D Contrôle de l'état
Elément Affichage
U-01 Fréquence de
référence
U-02 Fréquence de
sortie
U-03 Courant de
sortie
U-04 Tension de
sortie
U-05 Tension du
bus c.c.
U-06 Etat des bornes ---
d'entrée
3-6
Exemple
d'affichage
Mise sous tension.
Appuyez sur la touche Mode lorsque le
voyant de fonction MNTR est éteint.
U01 apparaît sur le cadran d'affichage.
Utilisez la touche Incrément ou Décrément
pour sélectionner la fonction de contrôle à
afficher.
Appuyez sur la touche Entrée pour afficher
les données de la fonction de contrôle
sélectionnée.
Pour afficher de nouveau la fonction de
contrôle, appuyez sur la touche Mode.
Unité
d'affichage
Hz Contrôle la fréquence de référence
(voir note) (comme FREF)
Hz Contrôle la fréquence de sortie
(voir note) (comme FOUT)
A Contrôle le courant de sortie
(comme IOUT)
V Contrôle la valeur de la tension de sortie
interne de référence du variateur
V Contrôle la tension c.c. du circuit principal
interne du variateur
Indique l'état ON/OFF des bornes d'entrée.
Pas
utilisée
Chapitre 3
Explication
Fonction
: ON : OFF
Borne S1: entrée multifonction 1
Borne S2: entrée multifonction 2
Borne S3: entrée multifonction 3
Borne S4: entrée multifonction 4
Borne S5: entrée multifonction 5
Borne S6: entrée multifonction 6
Borne S7: entrée multifonction 7
