Omron SYSDRIVE 3G3MV Manuel D'utilisation page 45

Description technique
H Câblage sur le côté entrée du circuit principal
D Installation d'un sectionneur ou d'un disjoncteur
Connectez toujours les bornes d'entrée de l'alimentation (R/L1, S/L2, and T/L3) et
l'alimentation en utilisant un sectionneur ou un disjoncteur (MCCB) adapté au variateur.
Choisissez un MCCB ayant une capacité de 1,5–2 fois le courant nominal du variateur.
Pour ce qui est des caractéristiques de synchronisation du MCCB, tenez compte de la
protection du variateur contre les surintensités (une minute à 150% du courant
nominal de sortie).

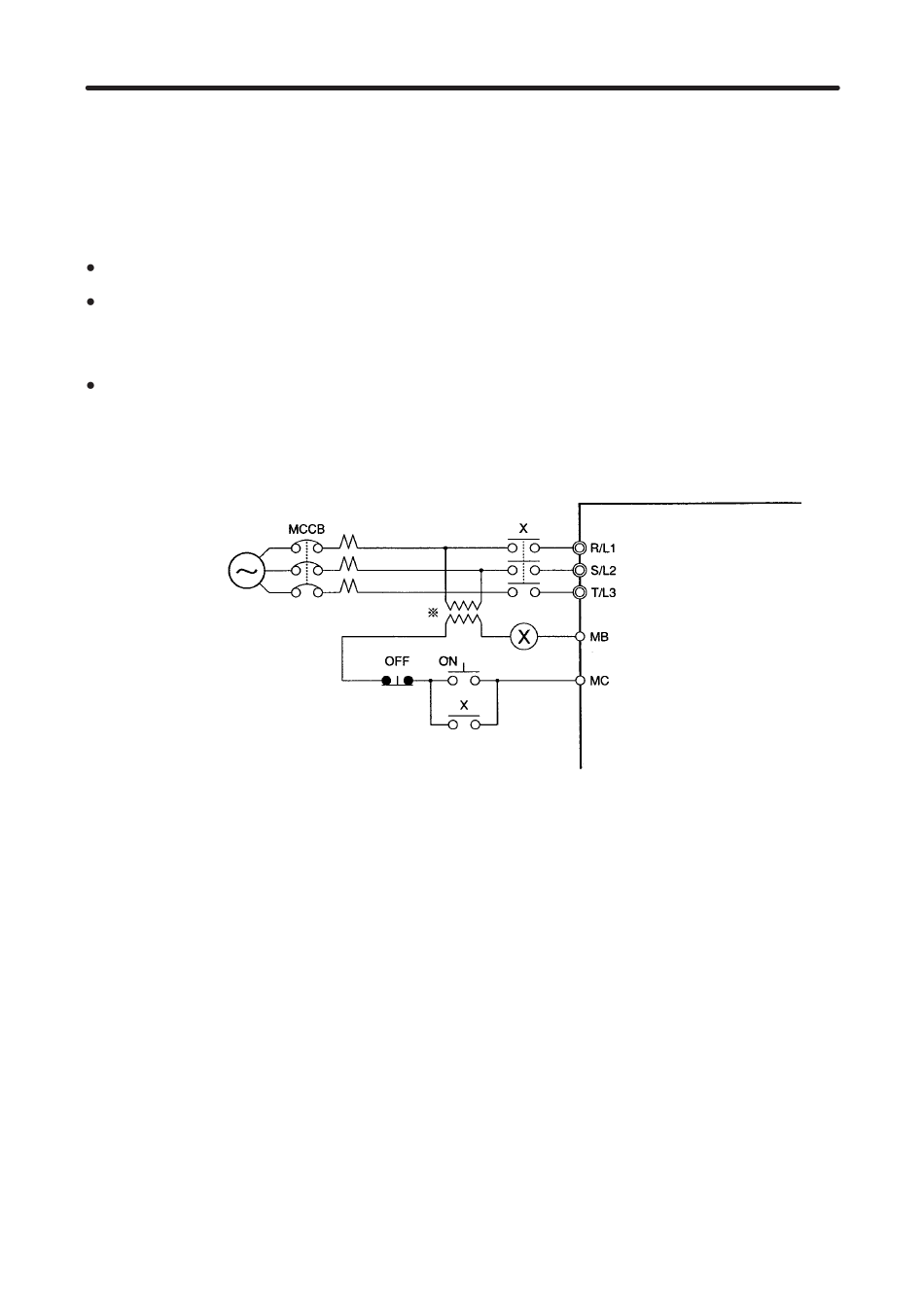

Si le MCCB est utilisé avec plusieurs variateurs de fréquence ou divers dispositifs,
réglez une fréquence de façon à ce que l'alimentation soit DESACTIVEE en cas de
sorties "défaut" (voir schéma ci–dessous).
Alimentation
triphasée/
monophasée
200 Vc.a.
triphasée
400 Vc.a.
Note Pour les modèles à 400 V, utilisez un transformateur à 400/200 V.
D Installation d'un différentiel
Les sorties du variateur utilisant une commutation à grande vitesse, ceci génère un
courant de fuite à haute fréquence.
En général, si le câble d'alimentation est de 1 m de long, il est généré pour chaque
variateur un courant de fuite égal à environ 100 mA. Pour chaque mètre linéaire de
câble supplémentaire, ajoutez 5 mA.
De ce fait, dans la zone d'entrée de l'alimentation il est nécessaire d'utiliser un
interrupteur spécifique pour le variateur qui détecte uniquement le courant de fuite qui
rentre dans le champ des fréquences dangereuses pour les êtres humains et qui exclut
le courant de fuite à haute fréquence.
Chapitre 2
Variateur
sortie "défaut"
(NF)
2-21
