Description technique

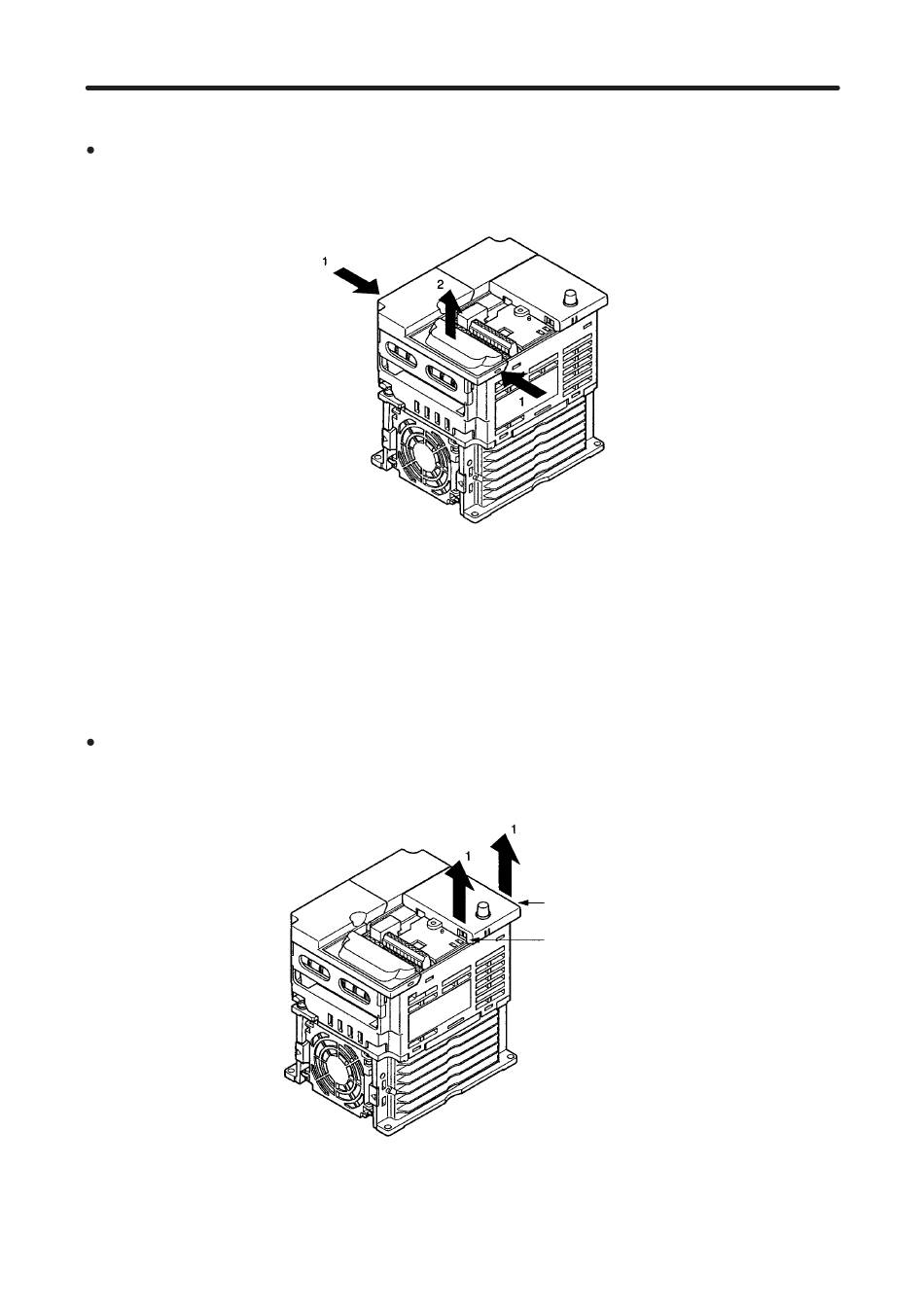

H Retrait du capot des bornes
Après avoir enlevé le capot avant, appuyez sur les côtés droit et gauche du capot des
bornes dans les directions indiquées par les flèches 1, puis soulevez le capot des
bornes dans la direction indiquée par la flèche 2 (voir la figure ci–après).
Note Les modèles suivants à 200 V n'ont pas de capot des bornes. Pour ces
modèles–ci, le capot avant fait également fonction de capot des bornes.
3G3MV-A2001 (0,1 kW), 3G3MV-A2002 (0,2 kW), 3G3MV-A2004 (0,4 kW),
3G3MV-A2007 (0,75 kW), 3G3MV-AB001 (0,1 kW), 3G3MV-AB002 (0,2 kW) et
3G3MV-AB004 (0,4 kW)
H Retrait de la console de programmation
Après avoir enlevé le capot avant, soulevez la console de programmation en la
prenant par le côté droit et en la tirant par les bords supérieur et inférieur (positions A)
dans la direction indiquée par les flèches 1 (voir figure ci–après).
2-8
Chapitre 2
A
A
