Description technique

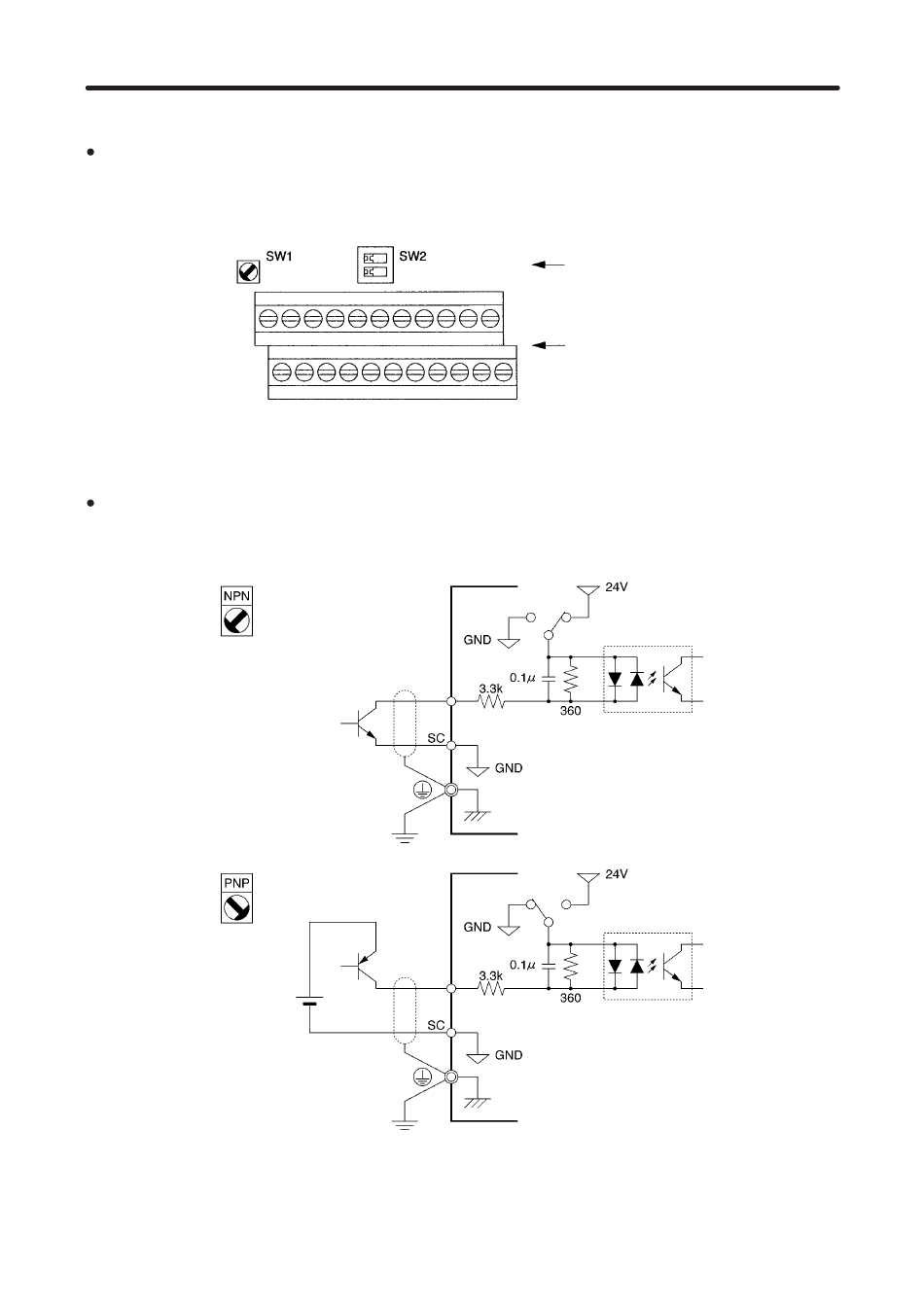

H Méthode de sélection des entrées
Les interrupteurs SW1 et SW2, situés au–dessus des bornes du circuit de contrôle,
servent à sélectionner les types d'entrée.
Pour accéder à ces micro–interrupteurs, enlever le capot avant et le capot optionnel.
D Méthode de sélection des entrées
Utilisez l'interrupteur SW7 pour sélectionner les entrées NPN ou PNP (voir figure
ci–après).
24 Vc.c.
(+/–10%)
(Configuration
prédéfinie)
S1... 7
S1... 7
Chapitre 2
Sélecteurs
Bornier du
circuit de
contrôle
SW1
SW1
2-15
