Description technique
Il est possible que la température superficielle du variateur dépasse d'environ 30 C la
température ambiante. Si les appareillages et les câbles sont facilement influencés
par la chaleur, éloignez–les le plus possible du variateur.
H Protection du variateur contre les corps étrangers durant
l'installation
Pendant l'installation, couvrez le variateur afin de le protéger contre les poussières
métalliques produites par les opérations de perçage.
A la fin de l'installation, rappelez–vous de découvrir le variateur sinon la ventilation ne
sera pas correcte et le variateur surchauffera.
2-1-3 Retrait et installation des capots
Pour installer le variateur, il est nécessaire d'enlever le capot avant, le
capot des bornes (sauf s'il s'agit d'un modèle de variateur à 200V) et la
console de programmation.
Pour effectuer le câblage du variateur, il est nécessaire d'enlever le capot
avant, le capot des bornes (sauf s'il s'agit d'un modèle de variateur à 200V)
et le capot arrière.
Pour enlever les capots du variateur, suivez les instructions ci–après. Pour
installer les capots, suivez la même procédure en sens inverse.

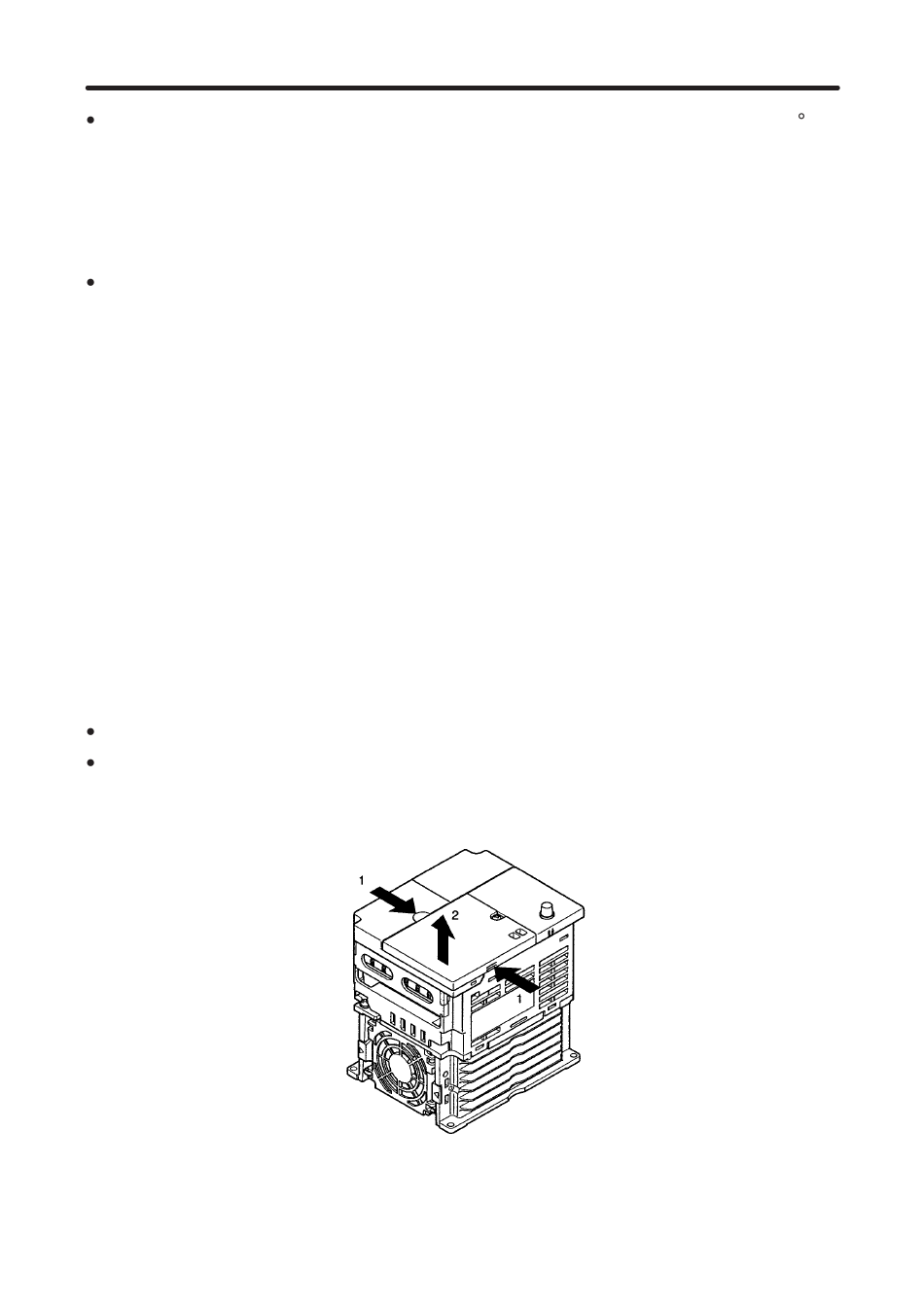

H Retrait du capot avant
Desserrez les vis de fixation du capot avant à l'aide d'un tournevis.
Appuyez sur les côtés droit et gauche du capot avant dans les directions indiquées par
les flèches 1, puis soulevez la partie arrière du capot dans la direction indiquée par la
flèche 2 pour enlever le capot avant (voir figure ci–après).
Chapitre 2
2-7
