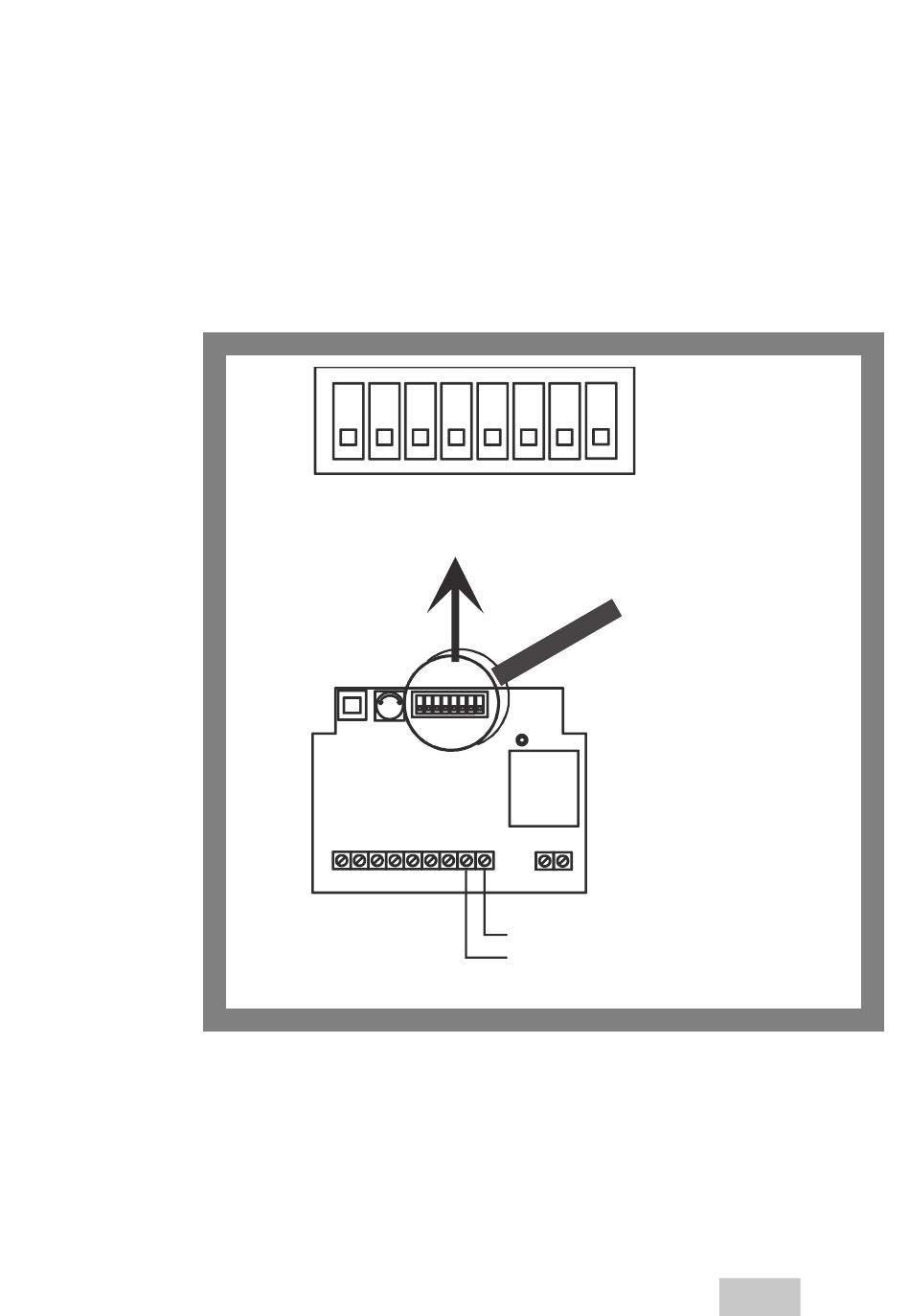

Raccordement électrique
En option : Utilisation en tant que participant au bus TS :
Le système de contrôle d'accès à code peut être utilisé en tant que participant
au bus TS comme alternative au fonctionnement individuel.
1 2 3 4 5 6 7 8
-
+
1
2
1
Placez le commutateur DIP 8 sur ON (mode bus).
2
Définissez l'adresse du participant (S1-S7).
3
Raccordez la ligne du bus TS aux bornes 8 et 9. Veillez à respecter la polarité.
4
Reportez-vous à la notice d'installation et d'utilisation de la centrale
de bus pour plus d'informations sur l'installation et la mise en service.
1 2 3 4 5 6 7 8
SI 2
500 mAT
Transformateur
TSB
0 VD
3
4
5
6
7
8
9
Ligne de bus « Données »
Ligne de bus « 0 V »
ON
OFF
