ORTHORALIX 9200 Manuel de Service
F.6 Procédures de réglage
F.6.1 Vérifiez le centrage du système avec
le fantôme de qualité d'image
Si les résultats obtenus en faisant une projection panoramique
avec le fantôme de qualité d'image ne sont pas compris dans la
tolérance (pendant la procédure pour tester le centrage du sys-
tème comme expliqué dans la section C de ce manuel technique,
au paragraphe Test du centrage du système), il est nécessaire de
changer la position initiale des mouvements après la procédure
ci-dessous :

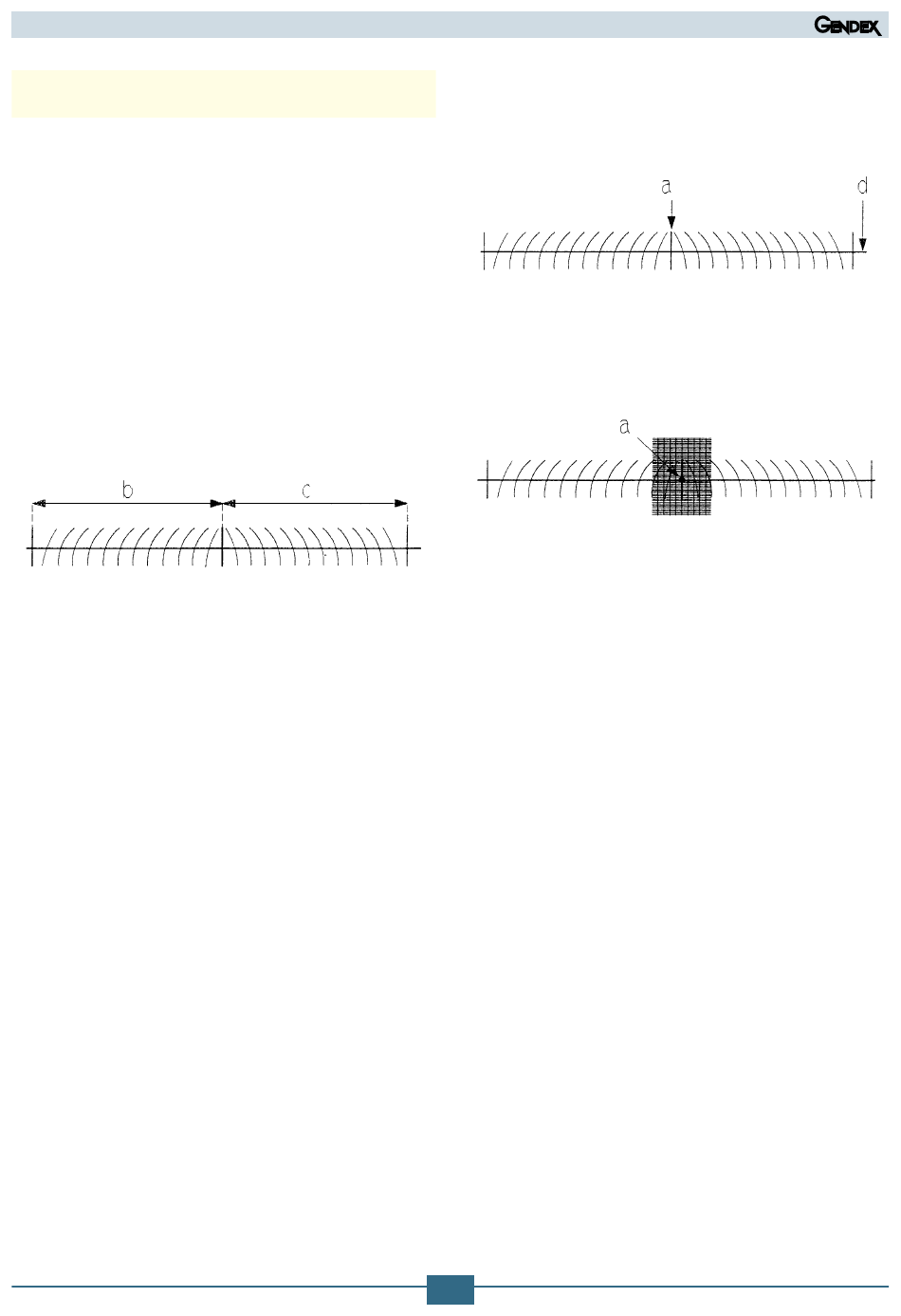

1) symétrie non correcte
les semi-projections "b" et "c" doivent être égales, avec une tolé-
rance de ± 4 millimètres (valeur nominale avec la ligne verticale
centrale bien focalisée = 80 mm) ; sinon, la position initiale du
mouvement de X doit être changée.
Cela n'est possible qu'en accédant aux programmes de service
et en modifiant la position initiale à l'aide du programme Test
et réglage du mouvement X (voir le paragraphe 4.3.1. de cette
section F du manuel de service).
Si la semi-projection sur le côté droit (lettre R sur le film) est plus
grande que sur le côté gauche, entrez un numéro négatif de cor-
rection en appuyant sur la touche s- du panneau de l'opérateur
(max - 99).
Si la semi-projection sur le côté droit (lettre R sur le film) est plus
grande que sur le côté gauche, entrez un numéro négatif de cor-
rection en appuyant sur la touche s- du panneau de l'opérateur
(max +99).
Gendex Dental Systems
Notez qu'en cas de grande erreur de symétrie, même la ligne
verticale centrale «a» pourrait être non verticale en ce qui con-
cerne la ligne horizontale «d» : en réglant la position initiale du
mouvement de X, ce problème sera également résolu.
2) zone foncée non centrée
la zone foncée doit être centrée par rapport à la verticale centrale
"a" avec une tolérance de ± 2 mm ; sinon, la position initiale du
mouvement R doit être changée.
Cela n'est possible qu'en accédant aux programmes de service
et en modifiant la position initiale à l'aide du programme Test
et réglage du mouvement X (voir le paragraphe 4.3.3. de cette
section F du manuel de service).
S'il est nécessaire d'augmenter le côté droit de la zone foncée,
entrez un nombre négatif de correction en appuyant sur la touche
s- sur le panneau de l'opérateur (max - 99).
S'il est nécessaire d'augmenter le côté gauche de la zone foncée,
entrez un nombre positif de correction en appuyant sur la touche
s+ sur le panneau de l'opérateur (max +99).
