F.5
Procédures de remplacement
F.5.1

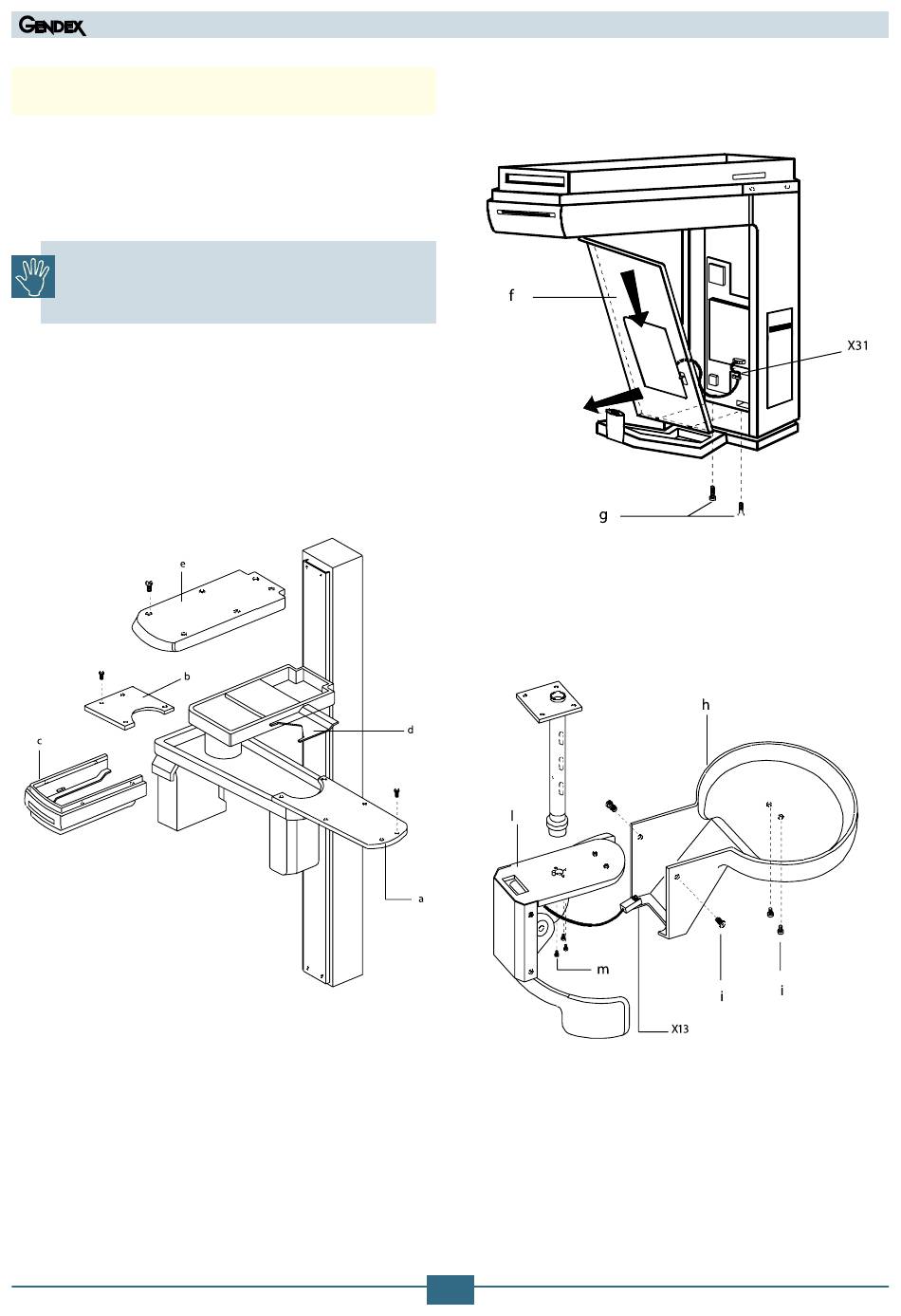

Remplacement du câble multipolaire
Pour le remplacement du câble multipolaire suivez la procédure
ci-dessous :
Avant de commencer le remplacement du câble
multipolaire, soyez sûr qu'aucune tension dange-
reuse n'est présente.
1.
Retirez le couvercle supérieur plus long (a) du bras tournant
en dévissant les six vis et le couvercle supérieur court (b) en
dévissant les quatre vis
2.
Retirez le couvercle supérieur (e) du logement Z en dévissant
les six vis Allen
3.
Retirez le couvercle inférieur (a) du logement en dévissant
les quatre vis.
4.
Retirez le couvercle central (d).
Gendex Dental Systems
5.
Enlevez le panneau avant avec le miroir (f) en dévissant les
deux vis (G) et débranchez le connecteur de centrage X31
de lumières de la carte de contrôle PC1.
6.
Retirez le couvercle du repose-tête (h) en dévissant les quatre
vis (i).
7.
Déconnectez le connecteur X13 du repose-tête.
8.
Retirez l'ensemble du repose-tête (l) en desserrant les trois
vis de fixation Allen (m)
F-33
