C.5.3
Test du centrage du système
Pour examiner le centrage du système un fantôme spécifique a
été conçu (Fantôme Qualité Image).
Le test doit être effectué en sélectionnant la technique de pro-
jection standard.
Procédez comme suit :
1.
Mettez l'appareil sous tension et revenez à la position «Reset»
en appuyant sur la touche de RESET.
2.
Sélectionnez le mode standard de projection.
3.
Assurez-vous que le mouvement de Y est à la position de
défaut (Y = - 7 mm, 7 mm sur l'affichage).
4.
Installez le fantôme de qualité d'image sur le repose- menton
(transparent) panoramique et insérez-le dans le support de
bloc de morsure et vérifiez qu'il est horizontal avec un niveau
à bulle.
5.
Si une cassette sans écrans d'intensification n'est pas dispo-
nible :
• prenez deux films
• exposez-les à la lumière
• développez les films : ils seront totalement noirs
• mettez les deux films noirs dans la cassette et entre le
film d'essai à exposer (de cette façon l'effet des écrans
d'intensification est limité).
Si une cassette sans écrans d'intensification est disponible,
mettez le film à exposer dans celle-ci.
6.
Sélectionnez 80 kV, 14 mA, faites une exposition panorami-
que et développez le film.
7.

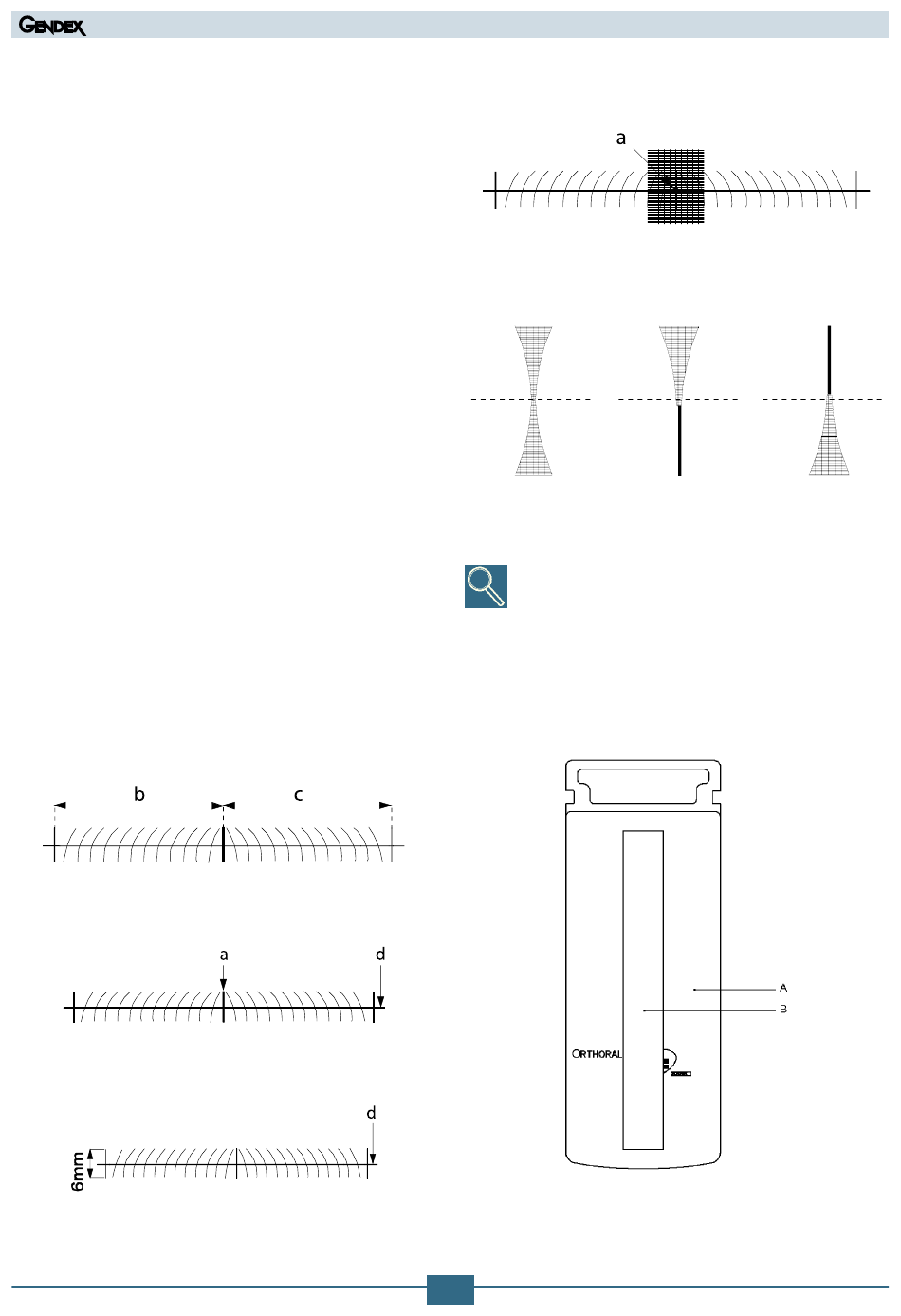

Vérifiez le film développé comme suit :
8.
Vérifiez que les demi-projections b = c± 4 mm (valeur no-
minale avec la ligne verticale centrale bien focalisée = 80 ±1
mm)
9.
Vérifiez que la ligne "a" est +/- 3 verticale° en ce qui concerne
le trait horizontal "d".
10.
Vérifiez que la ligne « d « est horizontale et plate dans une
bande de 6 mm.
Gendex Dental Systems
11.
Vérifiez que la zone obscurcie est centrée par rapport à la li-
gne verticale centrale "a" avec une tolérance +/- de 2° mm.
12.
Vérifiez que la ligne verticale centrale "a" a est bien focalisée:
la couche au foyer doit être au milieu de la ligne verticale
centrale.
Bon
13.
Si les résultats ne se conforment pas, reportez-vous à la
Section F.
Une copie des films obtenus lors du test final fait en l'usine,
est insérée dans ce manuel de service, pour comparer les
résultats obtenus dans le domaine
Orthoralix 9200 DDE
1.
Fixez le filtre en cuivre (b) fourni sur la partie avant du DMU
(a), afin de couvrir complètement le capteur numérique, en
utilisant le ruban adhésif.
C-7
ORTHORALIX 9200 Manuel de Service
Mauvais
Mauvais
(05.0)F
