9.

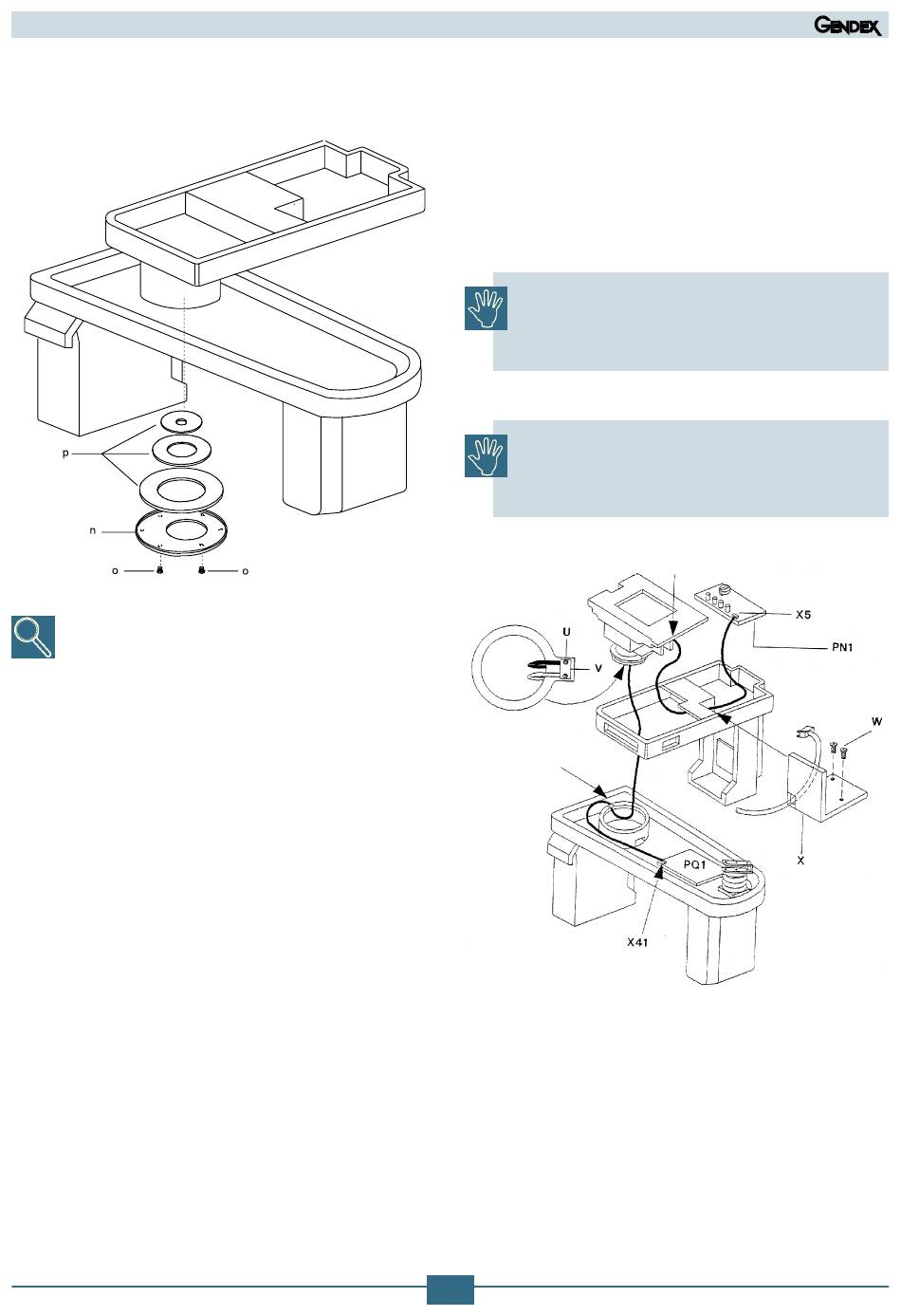

Retirez le disque en plastique (n) en dévissant les six vis (o)
et puis enlevez les trois anneaux en plastique (p).
Avant de débrancher le câble de convertisseur, faites deux
marques de référence sur l'ancien câble de convertisseur :
1. un à l'entrée du câble dans le trou pour la rotation
2. un à la sortie du trou
Ceci pour assurer la bonne longueur de câble à l'intérieur de
la pièce de rotation (voir la figure à l'intérieur).
10.
Déconnectez le connecteur X5 de la carte PN1.
11.
Retirez la plaque (x) en retirant les deux vis Allen (w).
12.
Déconnectez les fils X41:1 et X41:2 de la carte du convertis-
seur PQ1.
13.
Desserrez les deux vis (u) de l'arrêtoir de câble (v).
Gendex Dental Systems
14.
Retirez tous les arrêtoirs de câble nécessaires du câble de
convertisseur et enlevez le câble lui-même.
15.
Prenez le nouveau câble du convertisseur, étendez-le à côté
de l'ancien et marquez les mêmes marques de référence
placées sur l'ancien
16.
Montez le nouveau câble du convertisseur et fixez-le en
utilisant les mêmes points de fixation.
17.
Procédez dans le sens inverse pour le remontage.
Après avoir monté le repose-tête, vérifiez le cen-
trage comme expliqué au paragraphe Réglage
du repose-tête patient (pan) dans cette section
du manuel de service.
Faites attention lorsque vous allez rétablir les rac-
cordements appropriés des fils X41 :1 et X41 :2; un
raccordement renversé peut endommager la carte
PN1 et la carte PQ1.
Sortie
F-36
Entrée
(05.0)F
