ORTHORALIX 9200 Manuel de Service
10.

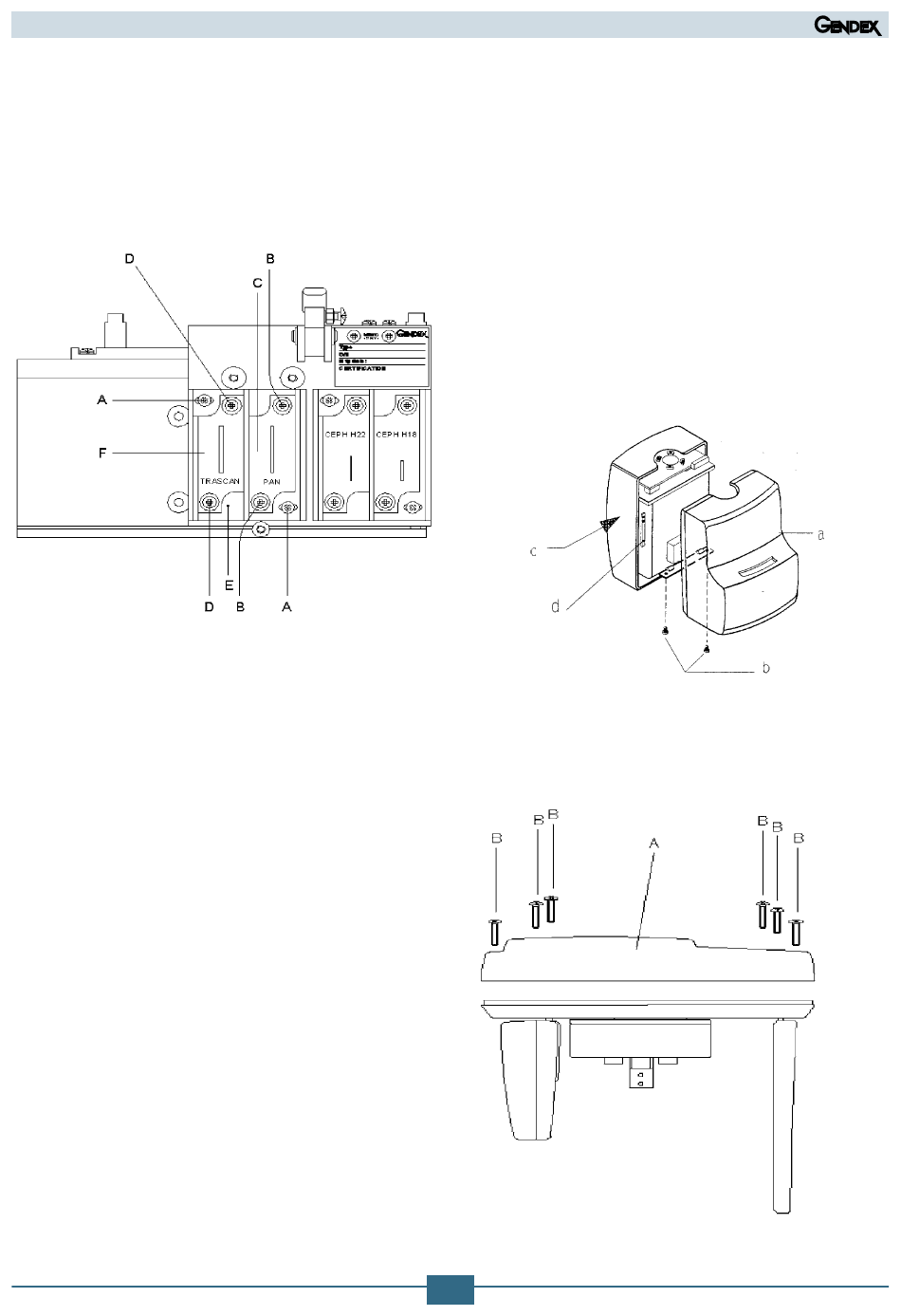

Si le champ de rayon X panoramique est réglé horizontale-
ment réglé, déverrouillez les deux vis (a) et réglez la position
horizontale de la plaque de support de plomb (e) (1 mm
de décalage de la plaque correspond à 3 mm sur la fente
secondaire).
11.
S'il est nécessaire de changer la position verticale du champ
de rayon X, de déverrouiller les deux vis (b) et de changer la
position verticale de la plaque de plomb (c).
12.
Après le réglage, faites une autre exposition pour contrôler
Pour ce faire, cliquez d'abord sur Arrêt et cliquez sur Image
statique.
13.
Une fois que le réglage panoramique du champ de rayon
X est fait, répétez la procédure pour le champ transcan de
rayon X en choisissant la position transcan sur le collimateur
et sur le panneau de l'opérateur. L'alignement horizontal
est déjà correct (étant donné que la plaque de plomb de
transcan est installée sur le même support que la plaque
de plomb panoramique) mais l'alignement vertical doit être
vérifié: déverrouillez les deux vis (d) et changez la position
verticale de la plaque de plomb (f).
14.
A la fin de la procédue, arrêtez l'unité,
enlevez le filtre de cuivre du DMU, réinstallez le couvercle de la
tête du tube et quittez la fonction de service en cliquant d'abord
sur Arrêt puis sur OK.
Gendex Dental Systems
Réglage Ceph
Dans ce cas-ci la procédure d'alignement est divisée en deux
étapes :
1.
alignement du collimateur secondaire ceph par rapport au
DMU.
2.
alignement des plaque de plomb ceph (sur le collimateur
primaire) par rapport au collimateur secondaire ceph.
Step (1):
Pour régler le collimateur secondaire ceph par rapport au DMU,
procédez comme suit :
1.
Enlevez le couvercle avant (a) du tube radiogène en dévissant
deux vis (b) et en désengageant les linguets à ressort du
couvercle arrière (c), pour accéder au collimateur de rayon
X. soyez sûr que le support des plaques de plomb ceph n'est
pas installé sur le collimateur.
2.
Déplacer le collimateur dans l'une des deux positions
ceph.
3.
Enlevez le couvercle supérieur (a) du bras ceph en enlevant
les six vis Allen (b).
F-56
(05.0)F
