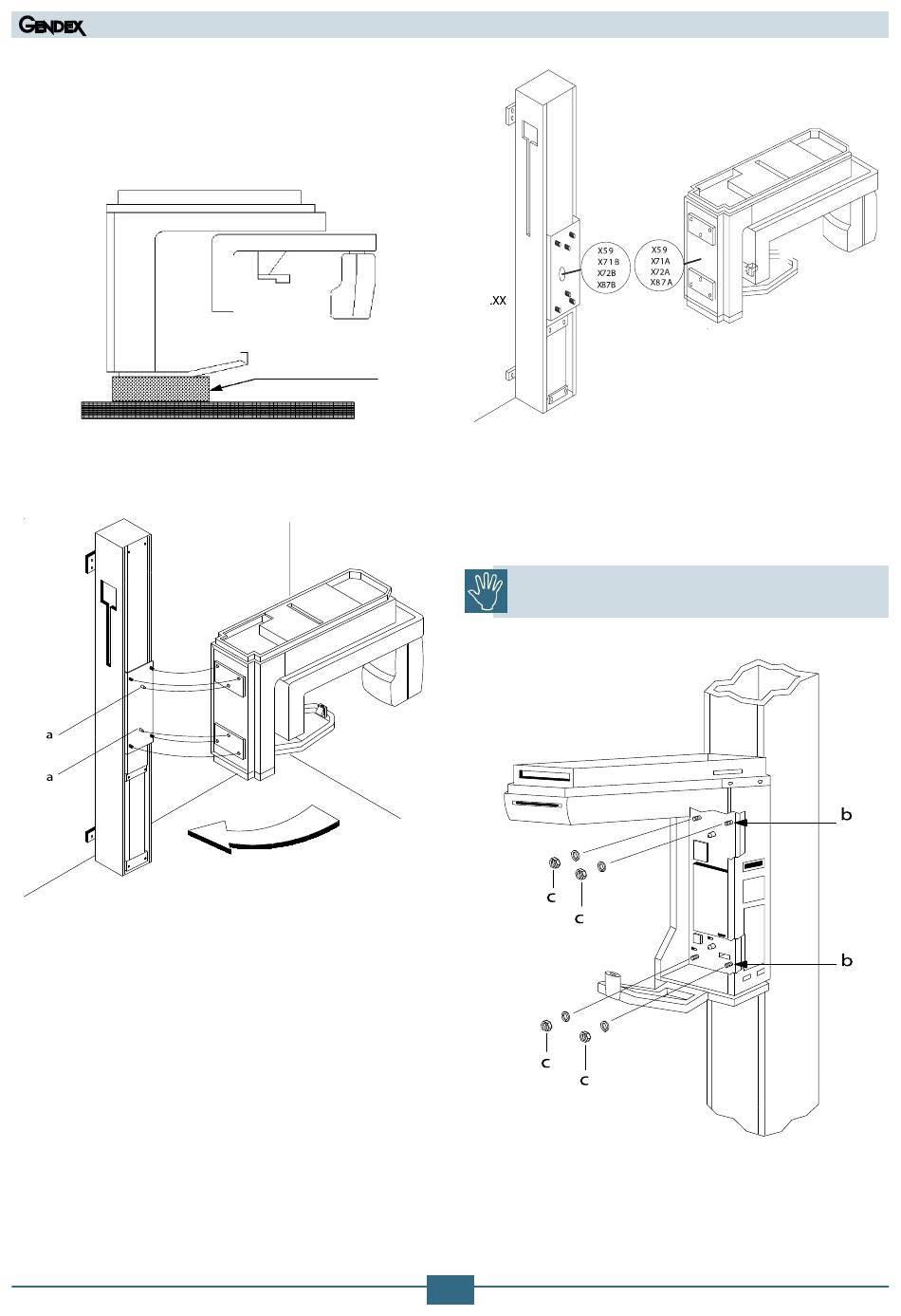

N'endommagez pas l'interrupteur principal (il est situé sous
la poignée du patient) mettez provisoirement le système
d'élévation Z sur les deux entretoises situées sous la poignée
du patient : le système d'élévation Z doit être gardé en po-
sition par une personne.
2.
Utilisez trois hommes pour soulever le système d'élévation
Z et pour l'adapter aux deux axes d'entraînement (a).
3.
Branchez le connecteur libre X59 du câble à la prise appro-
priée placée sur le coulisseau, pour actionner le système
d'élévation Z de l'alimentation.
4.
Branchez les connecteurs X72A à X72B et X71A à X71B pour
actionner le moteur de la colonne.
5.
Pour Orthoralix 9200 DPI exclusivement : branchez le con-
necteur X87A à X87B.
Pour Orthoralix 9200 DDE exclusivement : introduisez le
connecteur X11 dans le système d'élévation Z.
Gendex Dental Systems
Mousse en plastique
6.
La personne en avant doit maintenir le système d'élévation
Z poussé contre la colonne.
L'homme situé sur les côtés fixe le système d'élévation Z aux
goujons de vis (c) du coulisseau, à l'aide des quatre rondelles
de sécurité et les écrous fournis.
Appliquez le couple maximal 15 Nm.
B-9
ORTHORALIX 9200 Manuel de Service
(05.0)F
