B.5.9
Installation du boîtier à
télécommande
Un boîtier de télécommande est disponible pour installer au mur
le système Orthoralix 9200.
Un câble de 20 m est fourni, pour connecter le boîtier de com-
mande au système d'élévation Z.

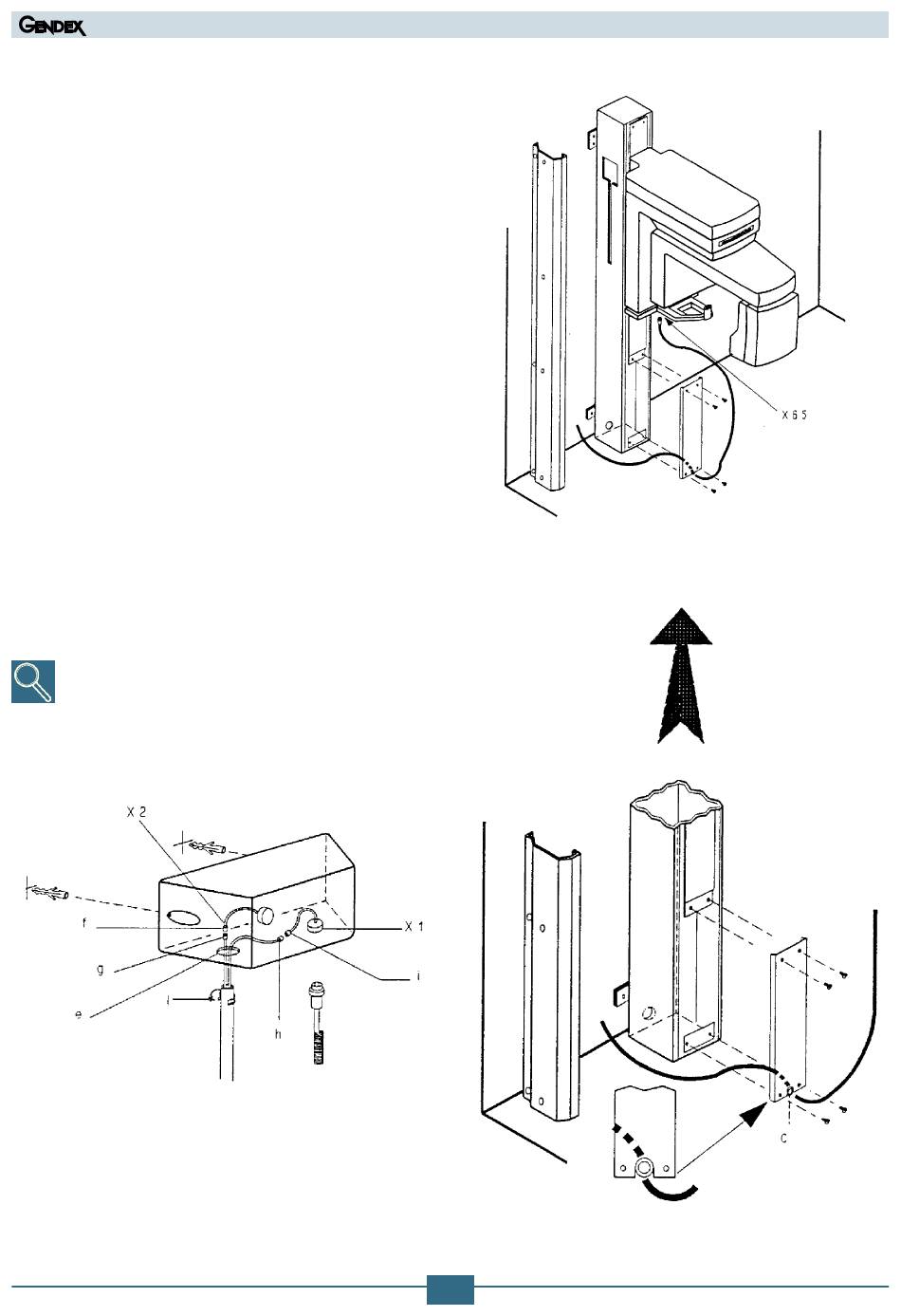

Pour monter le boîtier de télécommande procédez comme suit:
1.
Faites passer le câble de connexion à travers son entrée à
l'arrière de la colonne.
2.
Vérifiez que l'arrêtoir de câble (c) est à l'extrémité du câble
extensible.
3.
Branchez l'extrémité enroulée du câble de connexion à la
prise X65 du système Z.
4.
Placez le boîtier de télécommande sur l'emplacement d'ins-
tallation désiré sur le mur et marquez les trous de fixation.
5.
Percez les trous et adaptez les extensions.
6.
Faites passer le câble de connexion par le trou (e) du boîtier
de télécommande.
7.
Connectez (f) à (g) (X2) et (h) à (i) (X1).
8.
Placez l'arrêtoir de câble (l) sur le câble de connexion et
poussez-le dans le trou (e).
9.
Fixez le boîtier de télécommande au mur avec deux vis.
10.
Reliez le pupitre de commande d'exposition manuelle à la
prise X1 du boîtier de télécommande et accrochez-le au
crochet fourni.
Afin de se conformer aux règlements fédéraux ce boîtier de
télécommande doit être installé pour que les facteurs techni-
ques soient évidents à l'opérateur à partir du site éloigné.
Gendex Dental Systems
B-15
ORTHORALIX 9200 Manuel de Service
Arrêtoir de câble
Position droite
(05.0)F
