Pour mesurer le temps d'exposition, il est possible d'utiliser un
oscilloscope relié à la rétroaction de mA TP 16 sur la carte du
convertisseur PQ1.
Alternativement, un moniteur de rayonnement peut être utilisé;
dans ce cas-ci la précision de base pour la mesure du temps d'ex-
position du moniteur de rayonnement doit être considérée.
Mesurez les temps d'exposition suivants :
MODE
PAN (TRANSCAN)
PAN (STANDARD)
CEPH
CEPH
CEPH
CEPH (DDE SEULEMENT)
CEPH (DDE SEULEMENT)
Inhibez les mouvements pendant les expositions.
Vérifiez que les résultats sont conformes à la spécification.
D.3.5
Taux de dose de rayonnement
Mesurez la dose de rayonnement à une distance de 20 cm du
foyer.
Inhibez les mouvements pendant les expositions.
Démontez le collimateur et placez le dosimètre à 20 cm du
foyer.
En utilisant les paramètres énumérés dans le tableau ci-dessous,
faites trois expositions et multipliez la valeur lue sur le dosimètre
par 60 pour avoir le taux de dose en R/minute.
kV
mA
60
10
70
10
80
10
Vérifiez que les résultats sont conformes aux spécifications, avec
une tolérance de ± 30%.
D.3.6
Reproductibilité
Pour réaliser le test de reproductibilité procédez comme suit :
1.
Démontez le collimateur.
2.
Placez le dosimètre à 20 centimètres du foyer :
3.
Inhibez les mouvements pendant les expositions.
4.
Sélectionnez 70 kV -10 mA -0,80 s.
5.
Faites une série de 10 expositions au cours d'une période
d'une heure et notez la valeur de la dose de rayonnement
après chaque exposition.
Gendex Dental Systems
TEMPS D'EXPOSITION (s)
14
12
0.16
1.00
2.50
6
8
TAUX DE DOSE
s
mGy/s
R/m
1
6.1
42
1
8.3
57
1
10.2
70
D.3.7
Fuite de rayonnement
Mesurez la fuite de rayonnement de mesure à 100 cm du foyer
dans n'importe quelle direction, et vérifiez que les valeurs du taux
de dose pour la combinaison tête de tube et collimateur sont
inférieures à 250 G/à h (28mR/h) comme indiqué.
Le facteur prescrit du temps d'utilisation (1/20)
sera pris en considération dans les calculs, afin
d'obtenir le chiffre correct indiquant le taux de
dose.
D.3.8
Résistance de la terre
L'Orthoralix exige une installation fixe ; la résistance entre n'im-
porte quelle partie conductrice exposée et la borne de la terre du
contacteur d'entrée doit être inférieure à 0,1 Ohm.
Démontez l'unité et mesurez avec le testeur d'adhérence.
D.3.9
Fuite de la terre

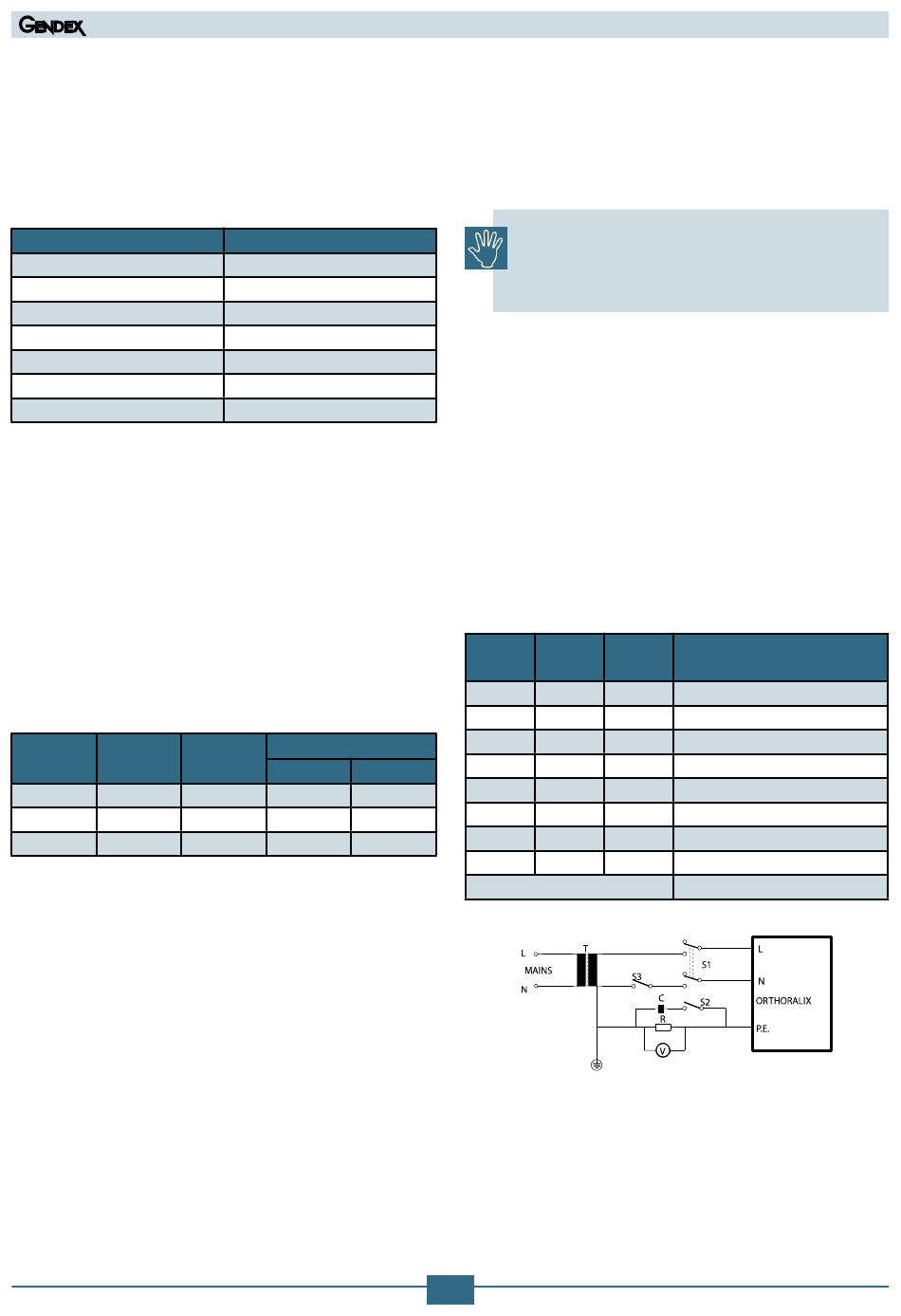

Mesurez le courant de fuite de la terre dans toutes les condi-
tions, en utilisant la disposition de circuit illustrée dans la figure
ci-dessous.
Vérifiez que les résultats sont conformes aux valeurs indiquées
dans le tableau ci-dessous.
S1
S2
OFF
OFF
OFF
ON
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
ON
pendant l'exposition
V = Impedance d'entree du voltmetre numerique = 10 M OHM
R = 1K OHM +/-1%
C = 0.15 uF +/- 5%
T = Transformateur d'isolement K1
L = borne de ligne
N = borne neutre
D-3
ORTHORALIX 9200 Manuel de Service
COURANT MAXIMAL de FUITE
S3
(mA)
ON
< 5
ON
< 5
ON
< 5
ON
< 5
OFF
< 10
OFF
< 10
OFF
< 10
OFF
< 10
< 10
(05.0)F
