Installation des formats ceph
B.5.13.1
Orthoralix 9200/Plus/Ceph
Les plaques de plomb suivantes qui accompagnent le système
tiennent compte de différents formats de rayons X de Ceph :
a)
24 x 18 cm asymétrique vertical pour la projection latero-
latérale
b)
18 x 24 cm horizontal pour la projection latero-latérale
c)
24 x 18 cm symétrique verticale pour la projection antéro-
postérieure ou postero-antérieure
d)
30 x 24 cm symétrique vertical pour toutes les projections
Deux des formats ci-dessus peuvent être installés, normalement
l'un pour la projection latero-latérale et l'autre pour la projection
antéro-postérieure/postero-antérieure.
Pour installer les formats choisis sur le collimateur, procédez
comme suit :

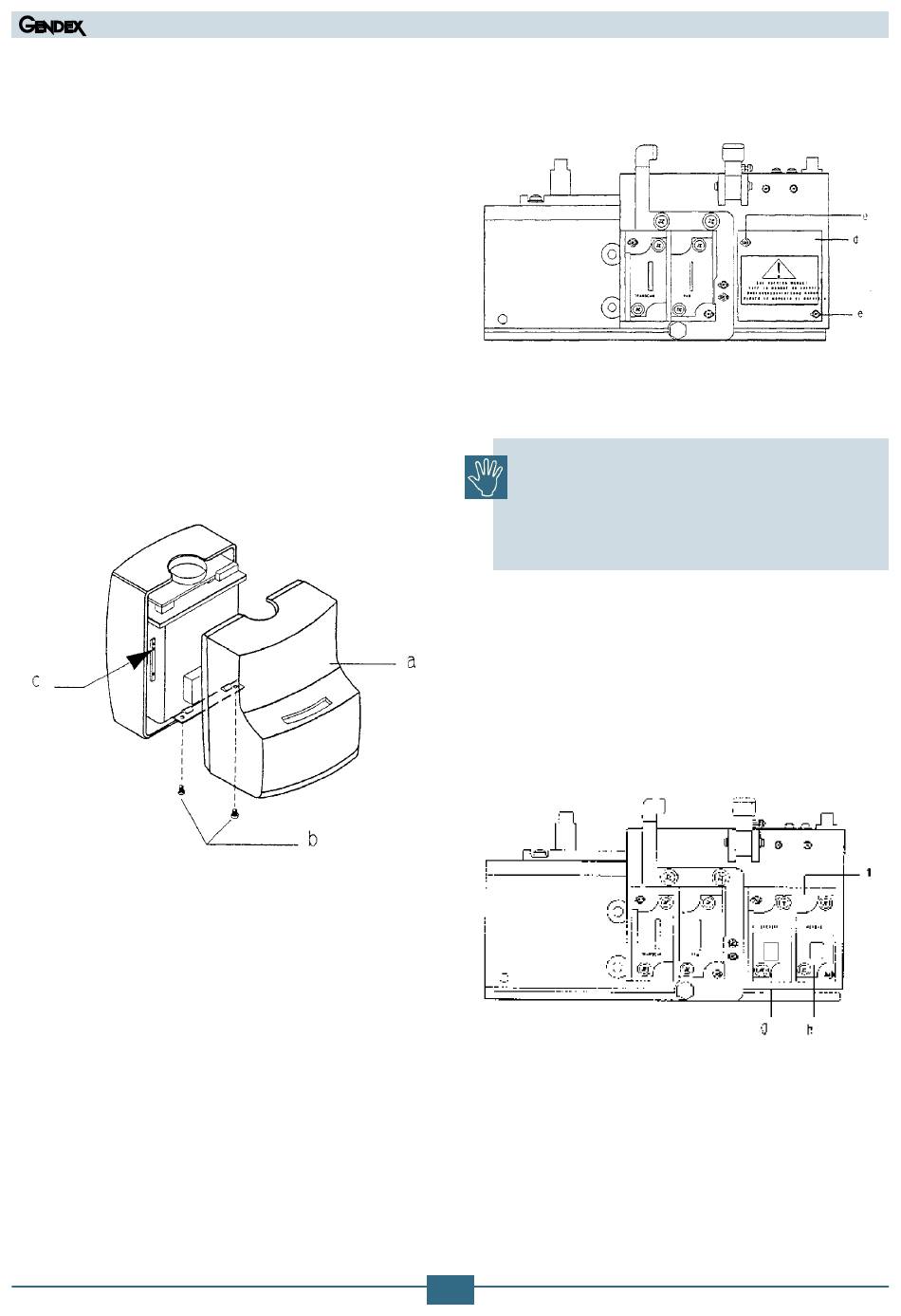

1.
Retirez le couvercle avant (a) de la tête de tube en dévissant-
les deux vis (b) et en désengageant les linguets à ressort de
la couverture arrière (c).
Gendex Dental Systems
2.
Enlevez la plaque (d) du collimateur en dévissant les deux
vis (e).
3.
Installez le guide de la plaque de plomb (f) sur le collimateur,
à l'aide des deux vis (g) fournies.
Si différentes vis sont utilisées au lieu de celle
fournie, il est possible :
• d'endommager le fil.
• d'avoir une interférence entre les pièces fixes e
mobiles du collimateur
4.
Deux plaques de plomb sont déjà montés sur la plaque :
• l'asymétrique verticale de 24 x 18 cm pour la projection
latero-latérale en position (g).
• la symétrique verticale de 24 x 18 cm pour la projection
antéro-postérieure ou postero-antérieure en position (h).
Veuillez demander à l'utilisateur quels formats de ceph sont plus
commodes parmi les formats disponibles et, au besoin, remplacez
celui ou ceux déjà montés.
Avant de remonter le couvercle de la tête de tube, ajustez le champ
de rayon X des formats de Ceph comme décrit à la section C.
B-21
ORTHORALIX 9200 Manuel de Service
(05.0)F
