Ajustement du collimateur de rayon X
(A) Orthoralix 9200/Plus/Ceph/DPI
Le collimateur de rayon X est mobile, avec quatre positions sé-
lectionnables :
• panoramique:
• transcan
• latéro-latéral
• antéro-postérieure / postero-antérieure
Pour régler le collimateur de rayon X, procédez comme suit :
1.

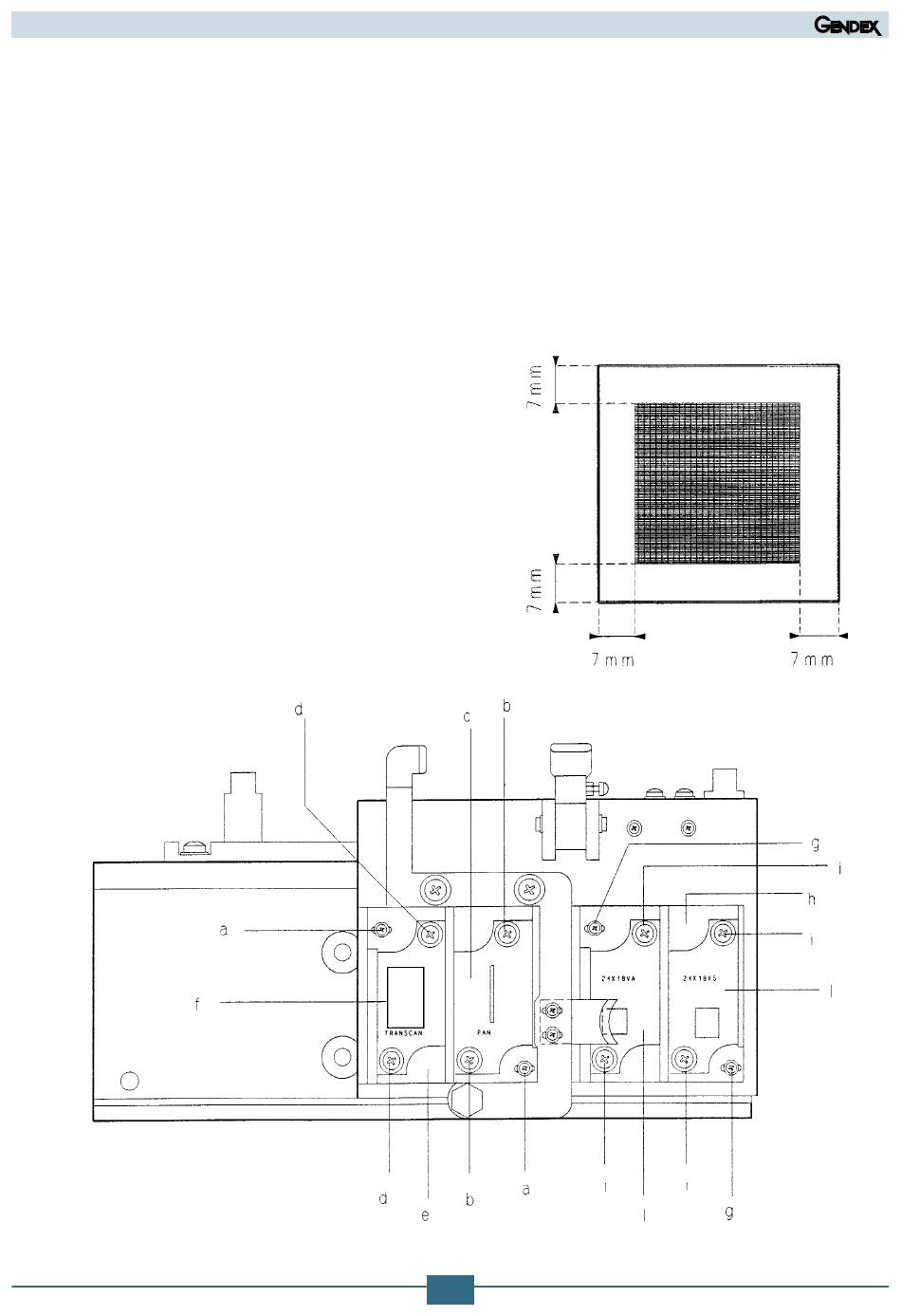

Ajustement des plaques de plomb panoramique et trans-
can.
Le champ de rayon X en mode panoramique et transcan sera
horizontalement réglé pour qu'il se trouve symétriquement
par rapport au centre de la fente secondaire: pour ce faire,
déverrouillez les deux vis (a) et ajustez la position horizontale
de la plaque de support de plomb (e) (1 mm de décalage de
la plaque correspond à 3 mm sur la fente secondaire).
S'il est nécessaire de changer la position verticale des champs
de rayon X, de déverrouiller les deux vis (b) et de changer
la position verticale de la plaque de plomb (c) pour régler
la position verticale du champ panoramique de rayon X ;
déverrouillez les deux vis (d) et changez la position verticale
de la plaque de plomb (f) pour régler la position verticale du
champ transcan de rayon X.
Gendex Dental Systems
2.
Réglage des plaques de plomb ceph.
Les champs de rayon X en moceph (pour les différents for-
mats disponibles) seront horizontalement réglés pour qu'ils
se trouvent à une distance d'environ 7 mm des bords de
film : pour ce faire, déverrouillez les deux vis (g) et ajustez la
position horizontale de la plaque de support de plomb (h)
(1 mm de décalage de la plaque correspond à 15 mm sur la
cassette ceph).
S'il est nécessaire de changer la position verticale des champs
de rayon X, de déverrouiller les deux vis (i) et de changer la
position verticale de chaque plaque de plomb (l) indépen-
damment, pour qu'elles se trouvent à une distance d'environ
7 mm des bords de film.
