ORTHORALIX 9200 Manuel de Service
9.

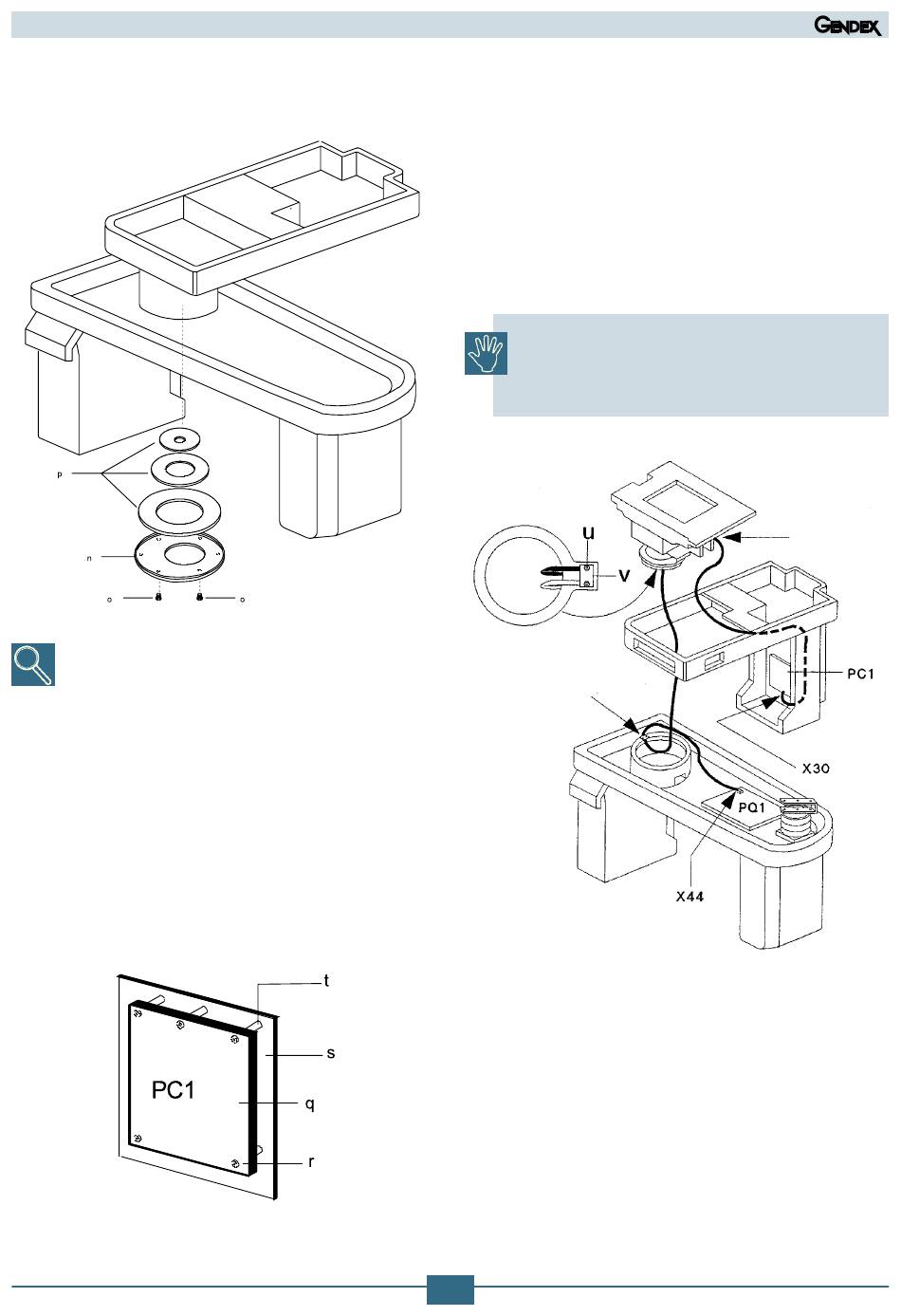

Retirez le disque en plastique (n) en dévissant les six vis (o)
et puis enlevez les trois anneaux en plastique (p).
Avant de débrancher tous les connecteurs du câble multi-
polaire, faites deux marques de référence sur l'ancien câble
multipolaire :
1. un à l'entrée du câble dans le trou pour la rotation
2. un à la sortie du trou
Ceci pour assurer la bonne longueur de câble à l'intérieur de
la pièce de rotation (voir la figure à la prochaine page).
10.
Déconnectez tous les connecteurs de la carte PC1.
11.
Retirez la carte PC1 (q) en dévissant les cinq vis (r).
12.
Déconnectez la plaque de support (s) en dévissant les cinq
vis (t).
13.
Déconnectez le connecteur X44 de la carte du convertisseur
PQ1.
Gendex Dental Systems
14.
Desserrez les deux vis (u) de l'arrêtoir de câble (v).
15.
Retirez tous les arrêtoirs de câble nécessaires du câble mul-
tipolaire ; déconnectez tous les connecteurs nécessaires et
enlevez finalement le câble multipolaire lui-même.
16.
Prenez le nouveau câble multipolaire, étendez-le à côté de
l'ancien et marquez les mêmes marques de référence placées
sur l'ancien
17.
Montez le nouveau câble multipolaire et fixez-le en utilisantt
les mêmes points de fixation.
18.
Procédez dans le sens inverse pour le remontage.
Après avoir monté le repose-tête, vérifiez le cen-
trage comme expliqué au paragraphe Réglage
du repose-tête patient (pan) dans cette section
du manuel de service.
Sortie
F-34
Entrée
(05.0)F
