Pour régler le projecteur lumineux vertical latéral, procédez
comme suit :
pour Orthoralix 9200 / Plus / Ceph/DPI
1.
Assurez-vous que le système est en position «Reset».
2.

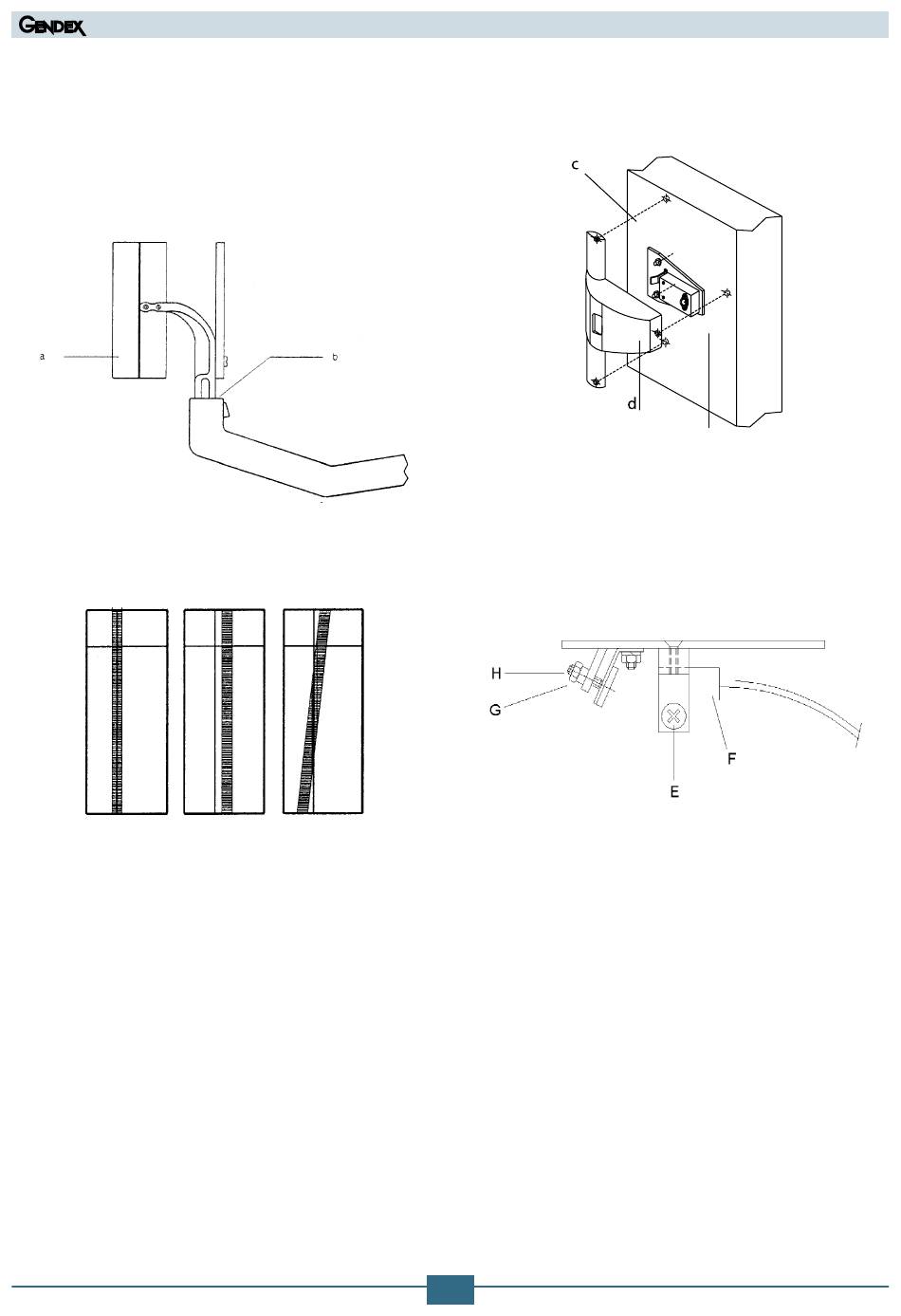

Insérez le fantôme lumineux (a) (code 4519 190 00922) dans
le support de bloc de morsure (b).
3.
Allumez la lumière et vérifiez que la lumière verticale latérale
est réglée horizontalement par la ligne noire verticale du
fantôme
Bon
Gendex Dental Systems
Mauvais
Mauvais
4.
Sinon, enlevez la couverture (d) du projecteur lumineux en
dévissant les trois vis (c), accessible du dos du logement de
cassette panoramique.
5.
Accédez au projecteur lumineux vertical latéral et :
• réglez l'angle du miroir réfléchissant (déverrouillez l'écrou
(g) et agissez de la vis (h)) pour centrer la position horizon-
tale du faisceau lumineux
• pour changer la verticalité du faisceau lumineux, ouvrez
la vis (e) et tournez le projecteur lumineux (f).
6.
Réinstallez le couvercle (c) du projecteur lumineux.
F-63
ORTHORALIX 9200 Manuel de Service
Porte-cassettes
(05.0)F
