Installation

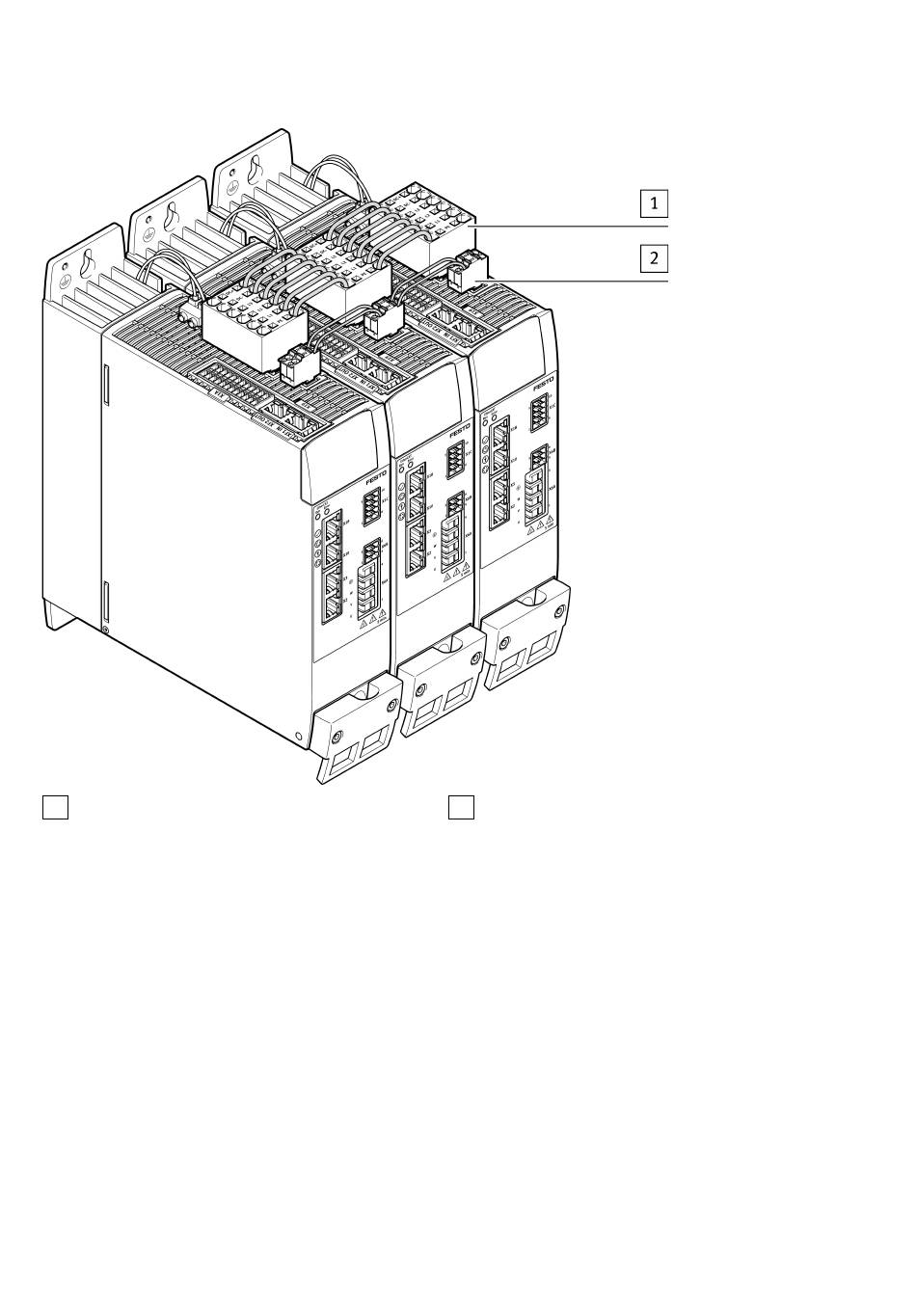

1 Connecteur opposé double au raccord [X9A]
Fig. 24 Câblage transversal CMMT-AS-...-11A-P3 (schéma de principe)
Couplage du circuit intermédiaire
Si plusieurs régulateurs de servo-entraînement de type CMMT-AS sont utilisés dans une même appli-
cation, le couplage du circuit intermédiaire peut être utile.
Avec le couplage du circuit intermédiaire, l'énergie récupérée lors du freinage est mise à la disposition
d'autres régulateurs de servo-entraînement via le circuit intermédiaire, au lieu de transformer l'éner-
gie presque entièrement en chaleur via les résistances de freinage. L'utilisation de l'énergie récupérée
permet d'améliorer l'efficacité énergétique du groupe d'appareils.
Le couplage du circuit intermédiaire a également les effets suivants :
– Augmentation de la capacité du circuit intermédiaire par l'utilisation commune des capacités du
circuit intermédiaire
– Augmentation de l'énergie de freinage à absorber par l'utilisation commune des résistances de
freinage
80
2 Connecteur opposé double au raccord [X9C]
