Installation
Le régulateur de servo-entraînement surveille si la température du moteur dépasse une valeur limite
inférieure ou supérieure. Avec les capteurs de commutation, seule la valeur limite supérieure peut
être surveillée (par ex. avec un contact à ouverture). Les valeurs limites et la réaction d'erreur peuvent
être paramétrées.

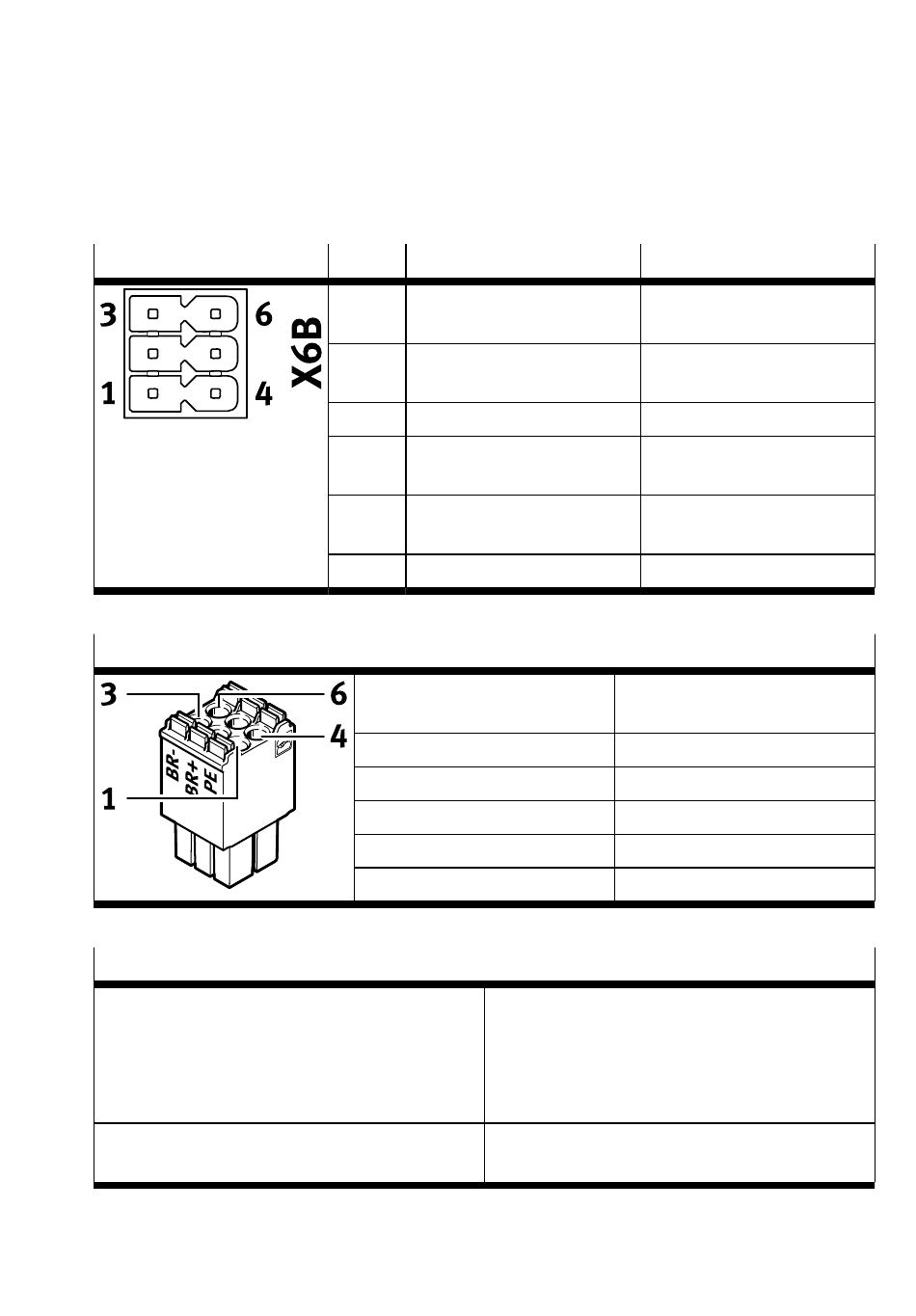

[X6B]
Tab. 59 Raccordement moteur auxiliaire
Exigences relatives au connecteur opposé
Tab. 60 Exigences relatives au connecteur opposé
Exigences relatives au câble de liaison
Structure
Section min. du câble, y compris cosse avec man-
chon en plastique
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Broche Fonction
6 MT
–
5 MT+
4 PE
3 BR
–
2 BR+
1 PE
Version
Contacts de signaux
Courant nominal
Tension assignée (III/2)
Dimension modulaire
Longueur de câble à dénuder
–
–
0,25 mm
Description
Température moteur (poten-
tiel négatif)
Température moteur (poten-
tiel positif)
Terre de protection
Frein de retenue (potentiel
négatif)
Frein de retenue (potentiel
positif)
Terre de protection
DFMC 1,5/ 3-ST-3,5 de Phoenix
Contact ou compatible
6 (3 broches, 2 rangées)
8 A
160 V
3,5 mm
10 mm
2 conducteurs pour le câble au frein de rete-
nue, paires torsadées, blindées séparément
2 conducteurs pour le câble au capteur de
température, paires torsadées, blindées sé-
parément
2
