Vue d'ensemble du produit
1 Capot
2 Dissipateur de chaleur
3 Partie supérieure de l'appareil

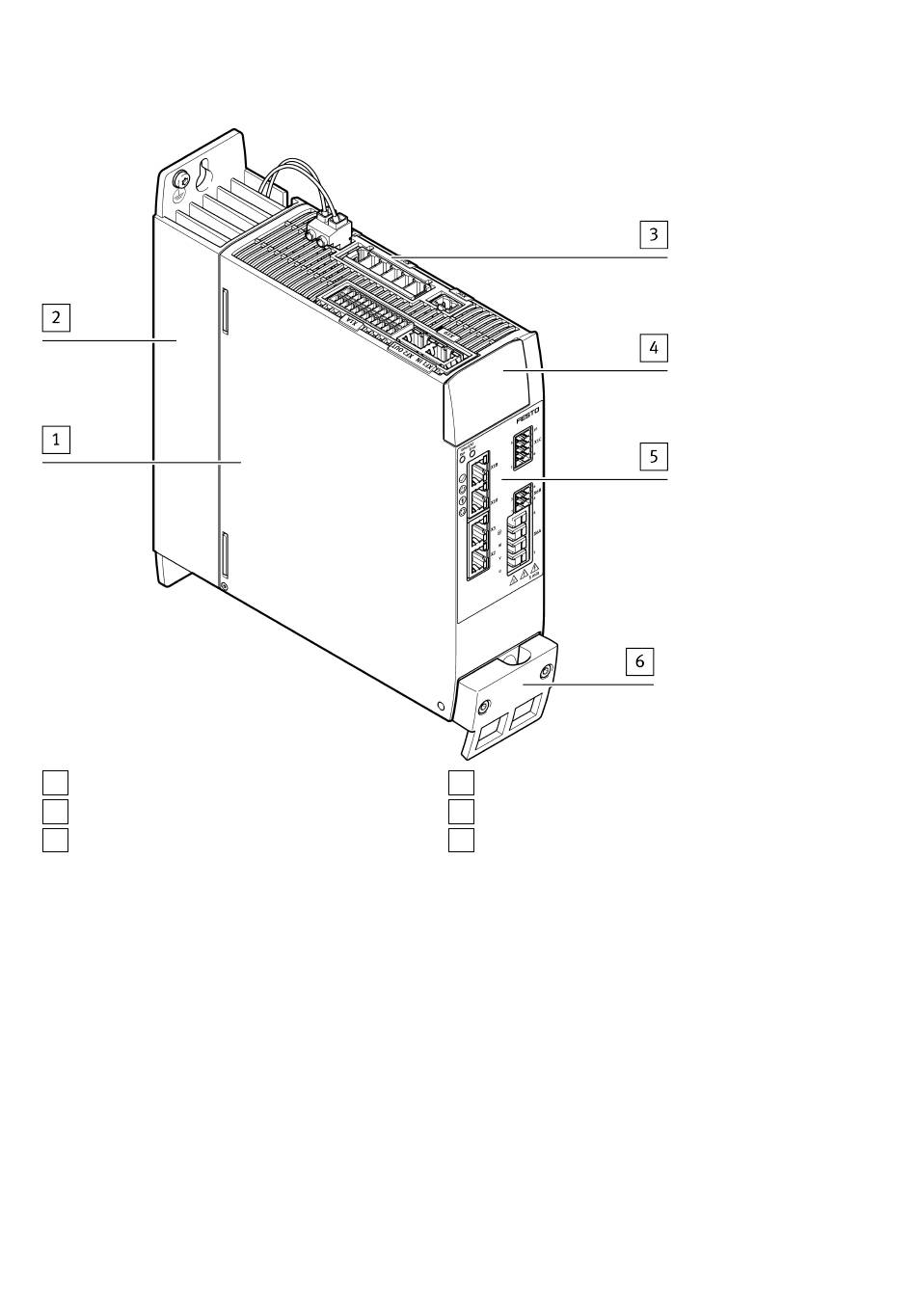

Fig. 4 Régulateur de servo-entraînement CMMT-AS-...-11A-P3
Le dissipateur de chaleur à l'arrière de l'appareil permet de dissiper la chaleur des composants in-
ternes dans l'air ambiant. Le dissipateur chaleur est doté d'un trou oblong en haut et en bas pour le
montage de l'appareil sur le panneau arrière de l'armoire de commande. Si aucune unité d'affichage
et de commande n'est requise, la partie supérieure est recouverte d'une plaque d'obturation.
La face arrière de l'appareil fait partie du dissipateur de chaleur. La résistance de freinage intégrée est
fixée dans le conduit d'air du dissipateur de chaleur. Le câble de liaison de la résistance de freinage
est guidé par le profilé de refroidissement, en sort par le haut et relié au raccord [X9B].
La variante de produit CMMT-AS-C5-11A-P3 possède un ventilateur qui se trouve dans le conduit d'air
du dissipateur de chaleur. L'appareil commande le ventilateur de manière autonome. Le ventilateur
n'est activé que brièvement lors de la mise en marche de l'appareil ou en cas de besoin. Le ventilateur
aspire l'air ambiant frais par en bas et insuffle l'air vers le haut par le profilé. L'air absorbe alors la
chaleur du profilé.
16
4 Plaque d'obturation
5 Face avant
6 Borne de blindage et décharge de traction
pour le câble moteur
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
