Installation

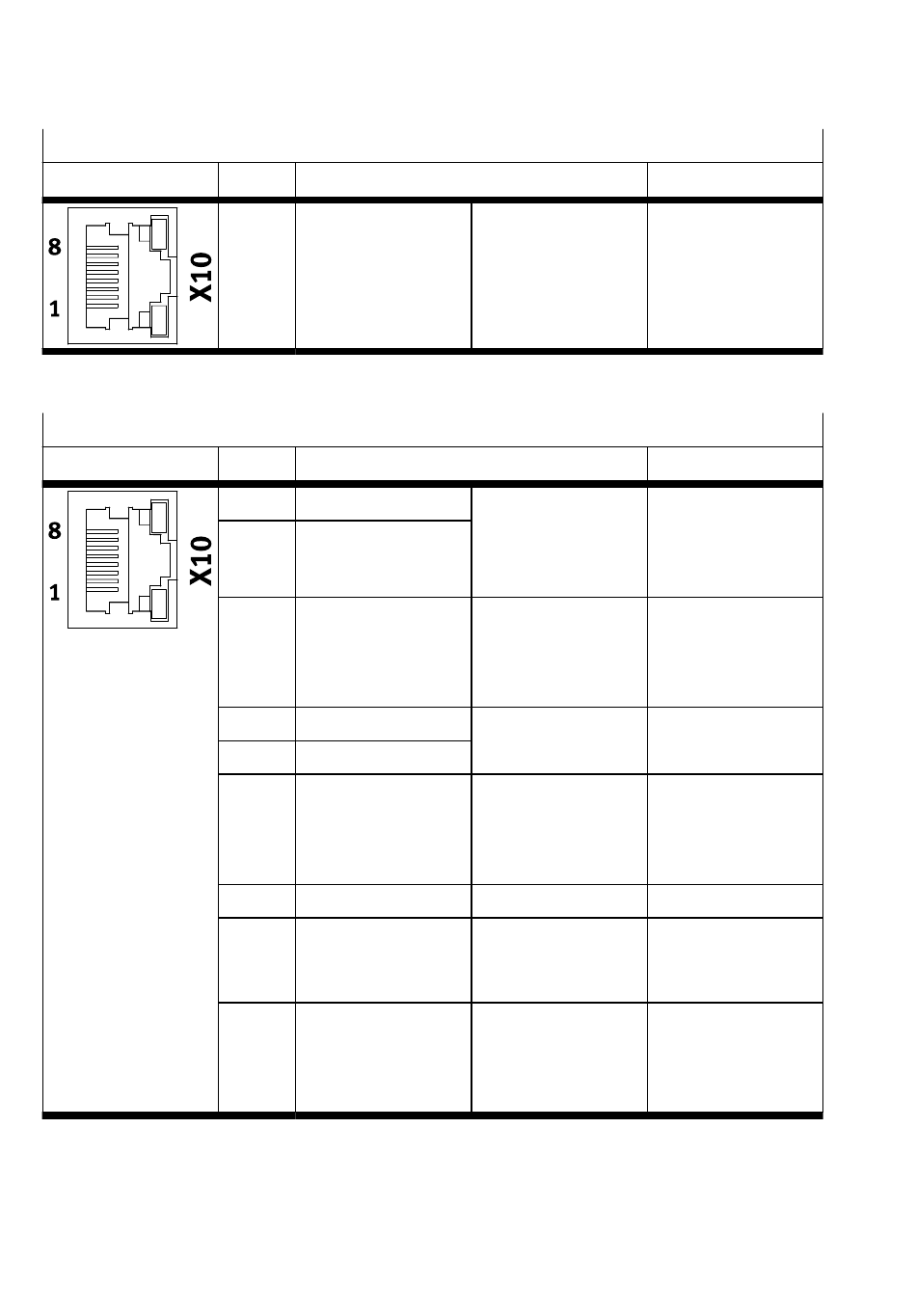

Codeur incrémentiel In/Out
[X10]
1) d'une voie d'entrée ou de sortie, selon la configuration
Tab. 44 Codeur incrémentiel In/Out
Entrée impulsions/direction
[X10]
Tab. 45 Entrée impulsions/direction
58
Broche Fonction
Boîtier FE, connecté à PE
Broche Fonction
1 CLK
2 #CLK
3 DIR
–
4
–
5
6 #DIR
7 n. c.
8 GND
Boîtier FE, connecté à PE
–
5 V , R = 120
Ω
ss i
5 V , R = 120
Ω
ss i
-
5 V , Ri = 120
Ω
ss
–
0 V
–
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Description
Le boîtier sert à la
pose du blindage de
câble et est relié à la
PE.
Description
Signal CLK d'une
commande,
conforme RS485, dif-
férentiel
Signal DIR d'une
commande,
conforme RS485, dif-
férentiel
Réservé, ne pas rac-
corder
Signal DIR d'une
commande,
conforme RS485, dif-
férentiel, inverse
–
Potentiel de réfé-
rence de l'alimenta-
tion
Le boîtier sert à la
pose du blindage de
câble et est relié à la
PE.
