Installation

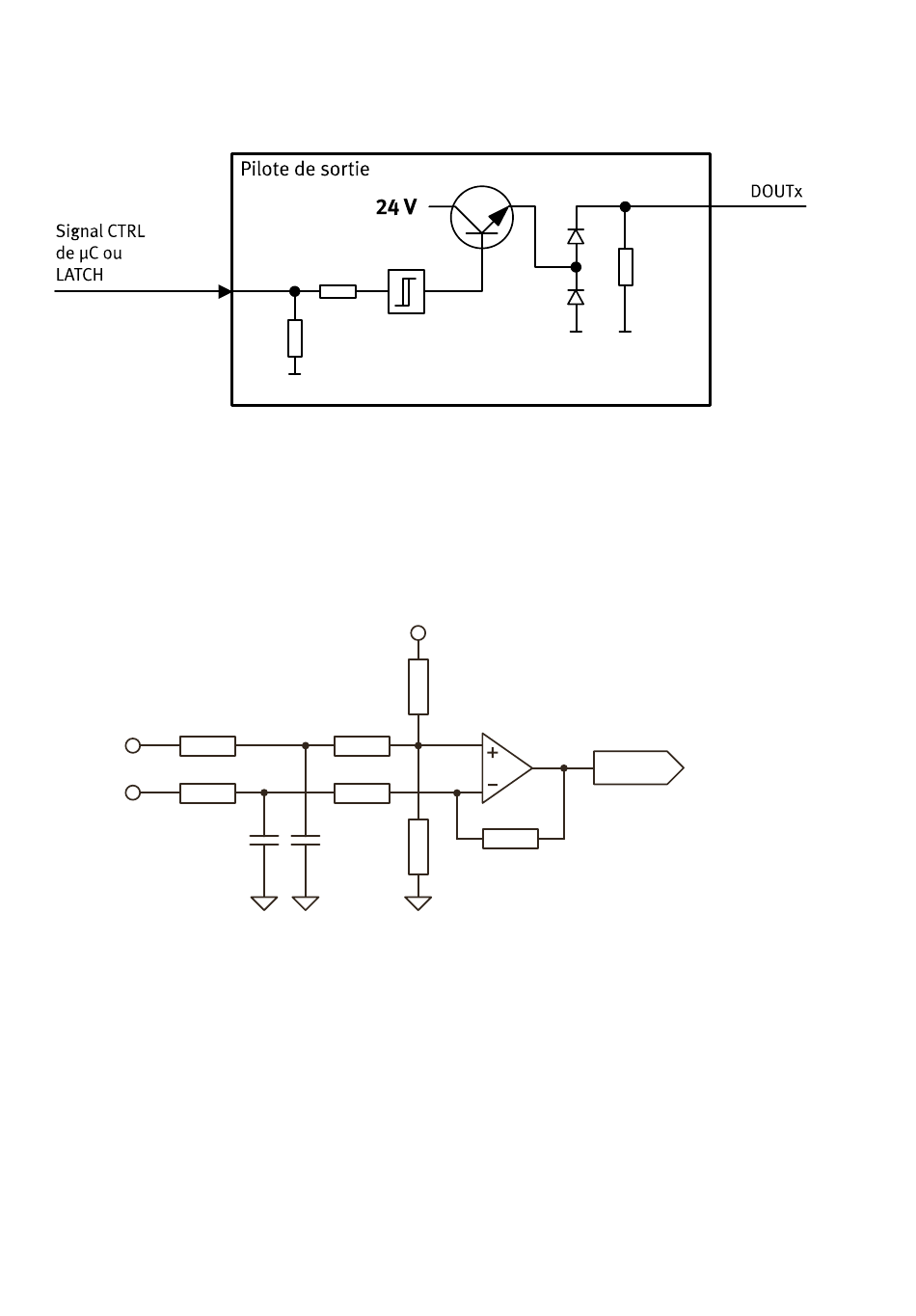

Fig. 15 Structure interne des sorties numériques (DOUT)
Structure interne de l'entrée analogique 0 (AIN0)
L'entrée analogique AIN0 est une entrée différentielle pour les niveaux d'entrée types de ± 10 V.
L'amplificateur différentiel filtre les signaux parasites haute fréquence.
VREF
AIN
ADU
#AIN
Fig. 16 Structure interne de l'entrée analogique 0 (AIN0)
8.8.2 [X1C], entrées et sorties pour l'axe
L'interface I/O [X1C] est située sur la face avant de l'appareil. Cette interface fournit des entrées et
sorties fonctionnelles et de sécurité pour les composants sur l'axe. La sortie BR-EXT est utilisée avec
la sous-fonction de sécurité Safe brake control è Description Sous-fonction de sécurité.
