Installation
Nom du signal Nom
X1A.2 AIN0
X1A.1 #AIN0
Tab. 23 Entrées et sorties sur le raccord [X1A]
Structure interne des entrées numériques (DIN) - ne s'applique pas aux entrées STO
Le schéma de circuit équivalent suivant présente un exemple de structure interne d'une entrée numé-
rique (DIN).
Les entrées numériques sont conçues pour un niveau +24 V selon le type 3 de la norme EN 61131-2.
Les entrées numériques ne sont pas isolées galvaniquement et intègrent des fonctions de protection
CEM.
Les entrées de sécurité bi-voies correspondent à deux entrées monovoies dans leur conception in-
terne. Toutefois, le schéma de circuit équivalent ne s'applique pas aux entrées STO. Informations sur
les entrées de sécurité bi-voies è Description Sous-fonction de sécurité.
DIN

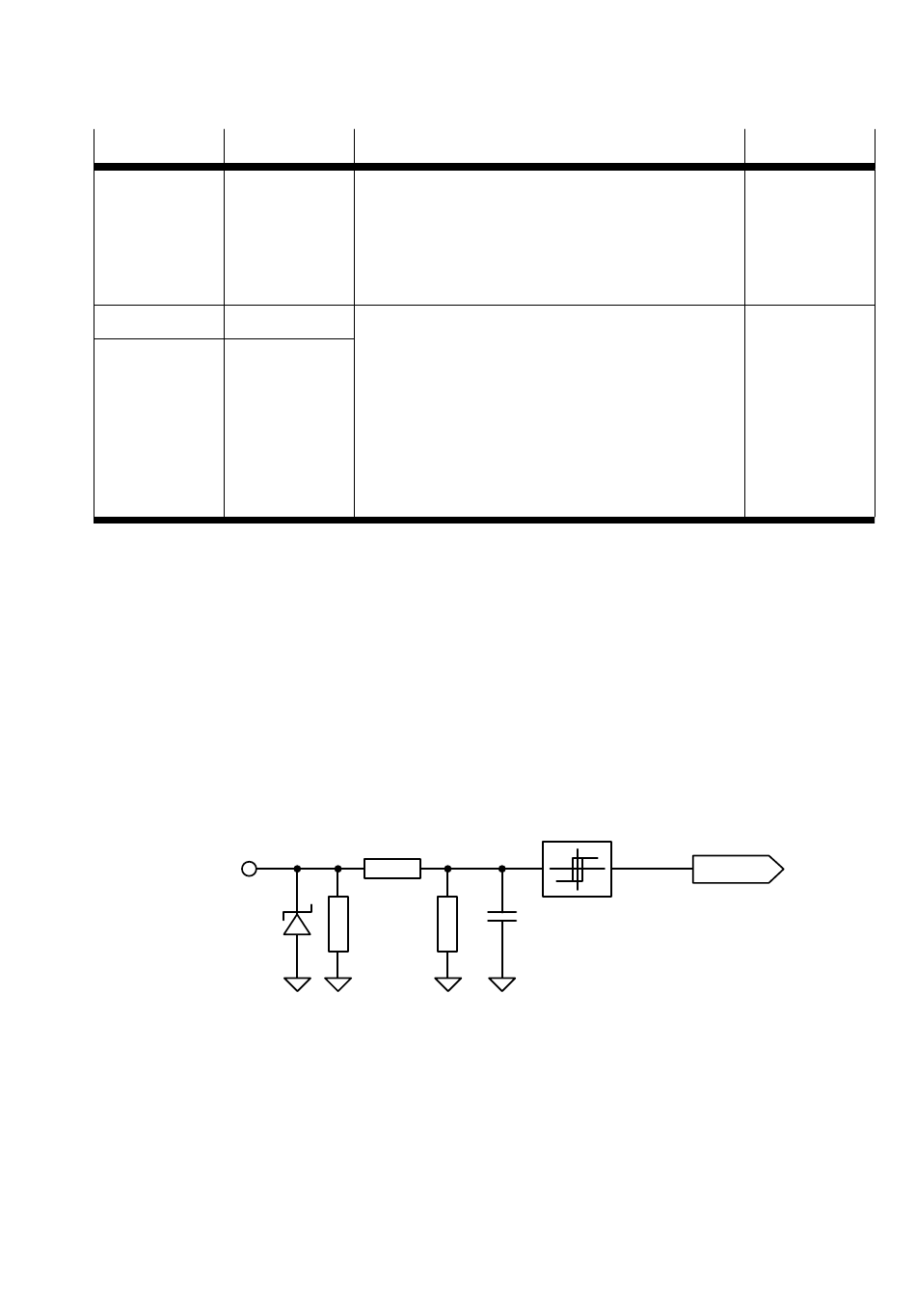

Fig. 14 Structure interne des entrées numériques (DIN)
Structure interne des sorties numériques (DOUT)
Les sorties numériques TRG0 et TRG1 fournissent des signaux +24 V réalisés avec un driver high-side.
Festo — CMMT-AS-C2/3/5-11A-P3-... — 2018-10
Fonction
En cas d'annulation de la demande, l'actionneur
est décéléré avec un comportement d'arrêt de
catégorie 1. À la fin de la rampe de décélération,
le frein retombe et l'étage de sortie est désactivé
de manière fonctionnelle.
Entrée analogique différentielle pour les niveaux
d'entrée types de ± 10 V
Les valeurs de consigne et limites suivantes
peuvent être définies par l'entrée analogique
sous forme de tension analogique :
– Valeurs de consigne pour position, vitesse
ou force/courant
– Limites pour vitesse ou force/courant
Paramétrable
oui
µC
