Klemmenbelegung
Klemme Klemmenbelegung
11 + 0/4 bis 20 mA Signal
12 Signalmasse (Strom, Spannung, Temperatur)
13 ± 1 V, + Thermoelemente, - Widerstandsthermometer Signal (3-/4-Leiter)
15 + Widerstandsthermometer Signal (4-Leiter)
17 ± 30 V
19 + Widerstandsthermomenter Versorgung (3-/4-Leiter)
4.2 Anschluss des Gerätes
Achtung!
Gerät nicht unter Netzspannung installieren bzw. verdrahten. Ein Nichtbeachten kann zur Zerstö-
rung von Teilen der Elektronik führen.
4.2.1 Anschluss Hilfsenergie
Achtung!
• Vergleichen Sie vor der Verdrahtung des Gerätes die Übereinstimmung der Versorgungsspannung
mit den Angaben auf dem Typenschild.
• Bei Ausführung 90 bis 250 V AC (Netzanschluss) muss in der Zuleitung in der Nähe des Gerätes
(leicht erreichbar) ein als Trennvorrichtung gekennzeichneter Schalter, sowie ein Überstrom-
schutzorgan (Nennstrom

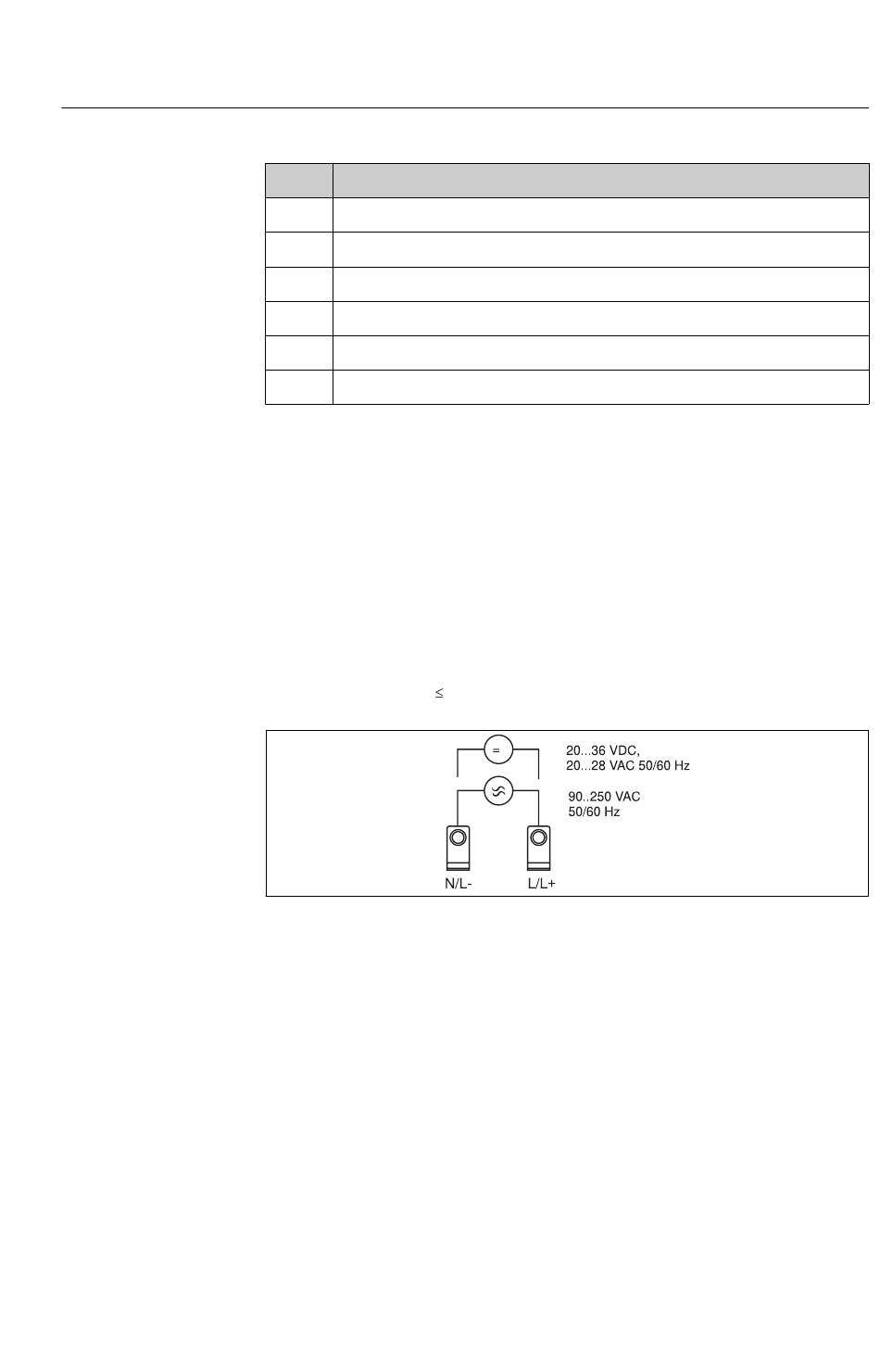

Abb. 6: Anschluss Hilfsenergie
4.2.2 Anschluss externer Sensoren
Hinweis!
An das Gerät können aktive und passive Sensoren mit Analog-, TC, Widerstand und RTD Sensoren
angeschlossen werden.
Die Anschlussklemmen sind, abhängig vom Signaltyp des jeweiligen Sensors, frei wählbar, wodurch
der Prozessanzeiger sehr flexibel verwendet werden kann.
10 A) angebracht sein.
