3
Description
3.1 Structure
REMARQUE
Cette section présente les principaux compo-
sants nécessaires aux tâches décrites dans
ce mode d'emploi.

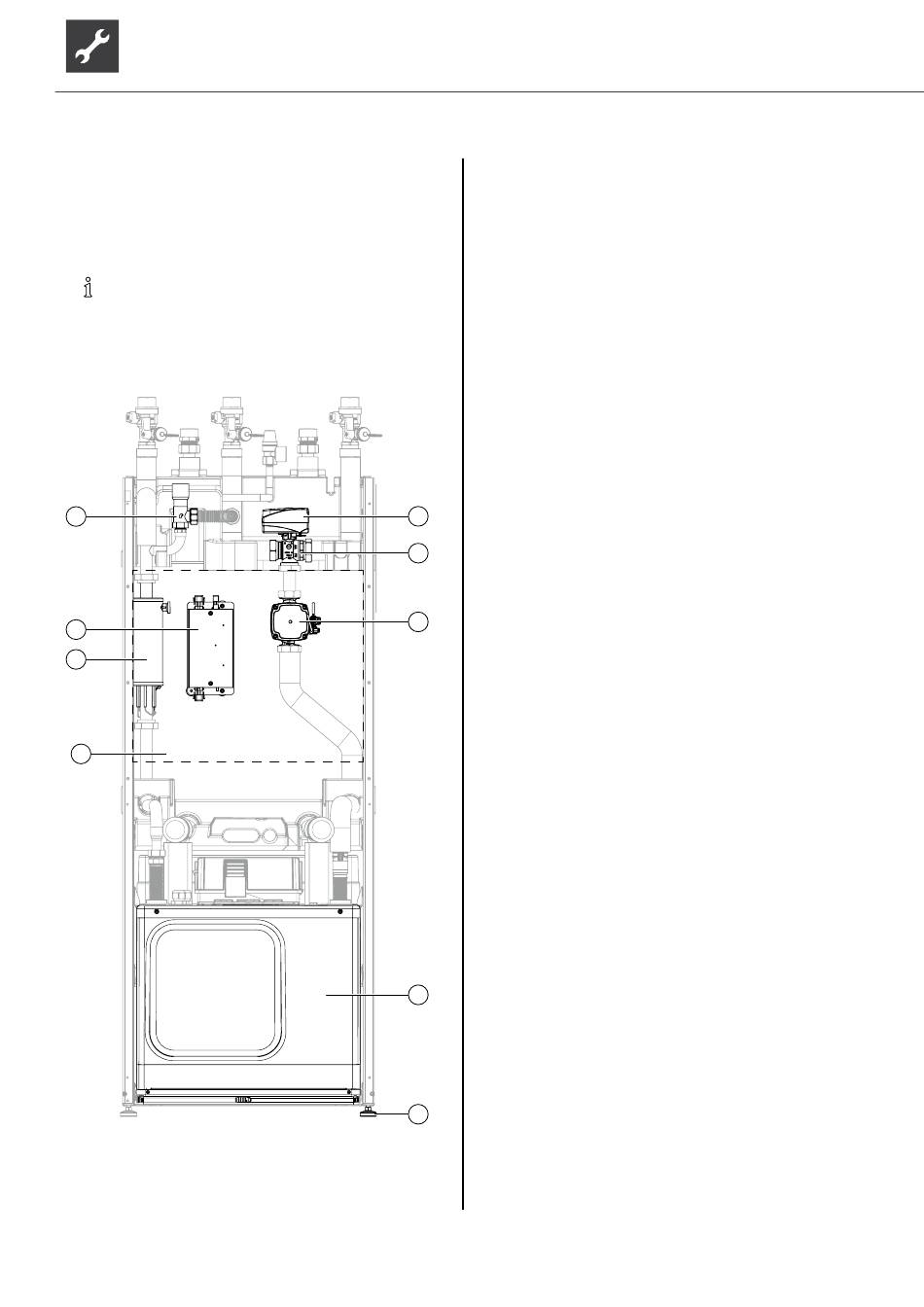

Boîtier et composants de l'appareil
1
9
8
7
6
2
3
4
5
6
Sous réserve de modifications techniques | 83057100cFR – Traduction du mode d'emploi | ait-deutschland GmbH
1
Soupape de décharge
2
Moteur de soupape
3
Soupape d'inversion à 3 voies circuit
de chauffage/eau chaude potable
4
Pompe de recirculation circuit
de chauffage/eau chaude
5
Modulbox
6
Pied réglable en hauteur (4x)
7
Tableau électrique
8
Résistance chauffante
9
Régulateur manuel de la puissance de la
résistance chauffante (MLRH), accessoire
Plaque signalétique
Les plaques signalétiques sont apposées aux en-
droits suivants sur l'appareil :
●
en haut sur la paroi extérieure droite
●
à gauche sur la Modulbox
La plaque signalétique contient les informations sui-
vantes tout en haut :
●
Type d'appareil, référence
●
Numéro de série
La plaque signalétique contient également une liste
des principales caractéristiques techniques.
