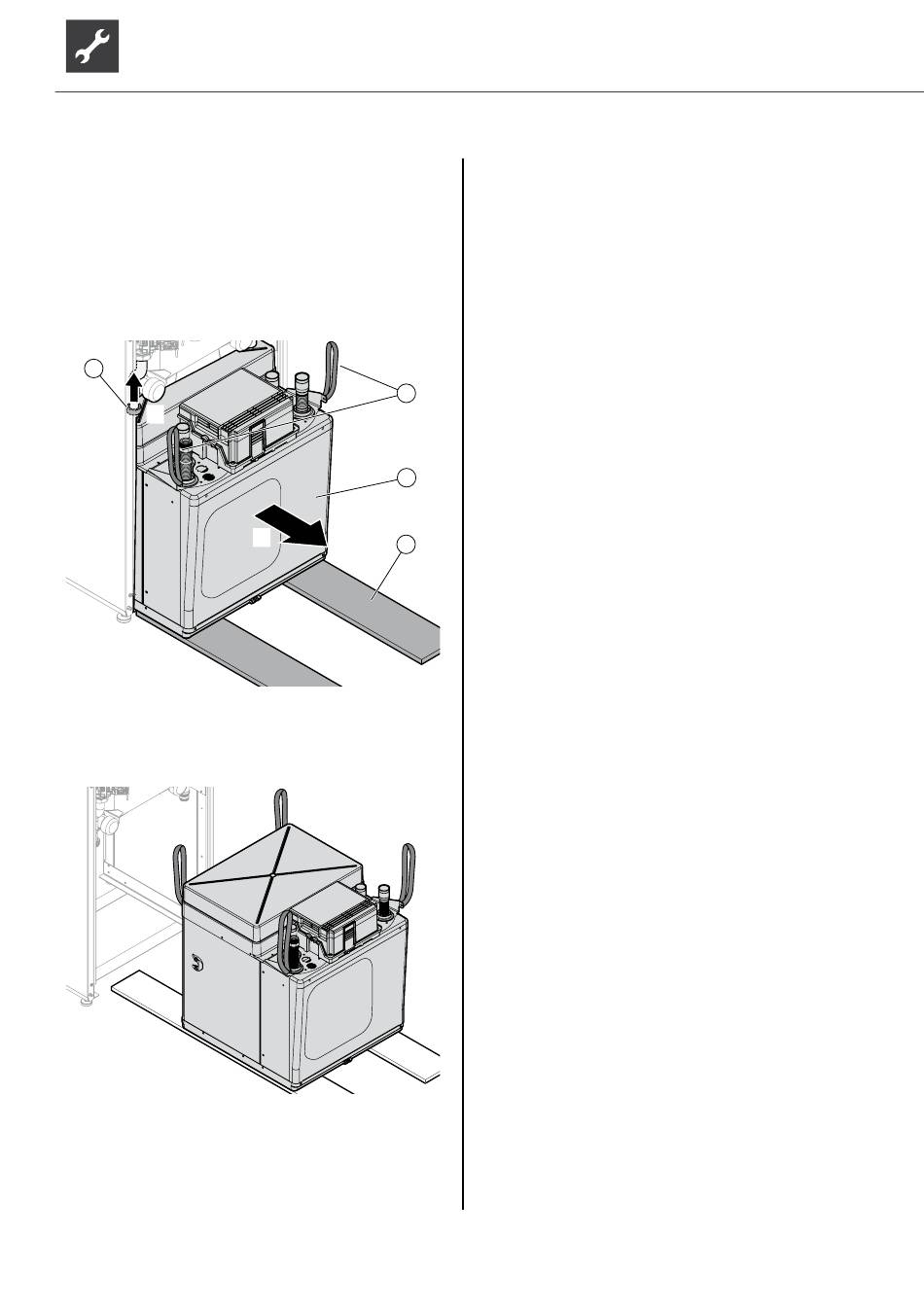

12. Pour protéger le sol et déplacer plus facilement
la Modulbox (3) : poser des planches (4) sur le
sol, par ex. du matériel d'emballage.
13. Soulever l'écrou (1) de l'admission du circuit de
chauffage et le maintenir dans cette position.
14. Sortir lentement et prudemment la Modulbox en
la maintenant par les languettes (2). S'assurer
qu'aucun tube n'est endommagé.
1
1.
15. Sortir totalement la Modulbox et la poser sur les
planches.
14
2
3
2.
4
Sous réserve de modifications techniques | 83057100cFR – Traduction du mode d'emploi | ait-deutschland GmbH
6.2 Installation de la Modulbox
1.
P lacer prudemment la Modulbox dans le boîtier
et l'insérer lentement et prudemment.
– Pour les appareils avec une puissance max.
de 12 kW : soulever l'écrou de l'admission
du circuit de chauffage et le maintenir dans
cette position.
– Soulever les tubes afin qu'ils ne soient pas
endommagés.
2.
V isser les deux vis de fixation latérales.
3.
Effectuer les raccordements hydrauliques. Rem-
placer les joints toriques au niveau des raccords
de la pompe à chaleur ( carton).
4.
Réaliser un test de pression et isoler les tubes
avec les gaines isolantes fournies ( carton).
5.
Effectuer les branchements électriques :
– Brancher les 2 fiches à l'armoire électrique.
S'assurer que les fiches se connectent facile-
ment et que les taquets s'encliquettent.
– Brancher la fiche rectangulaire noire en haut
sur la Modulbox.
