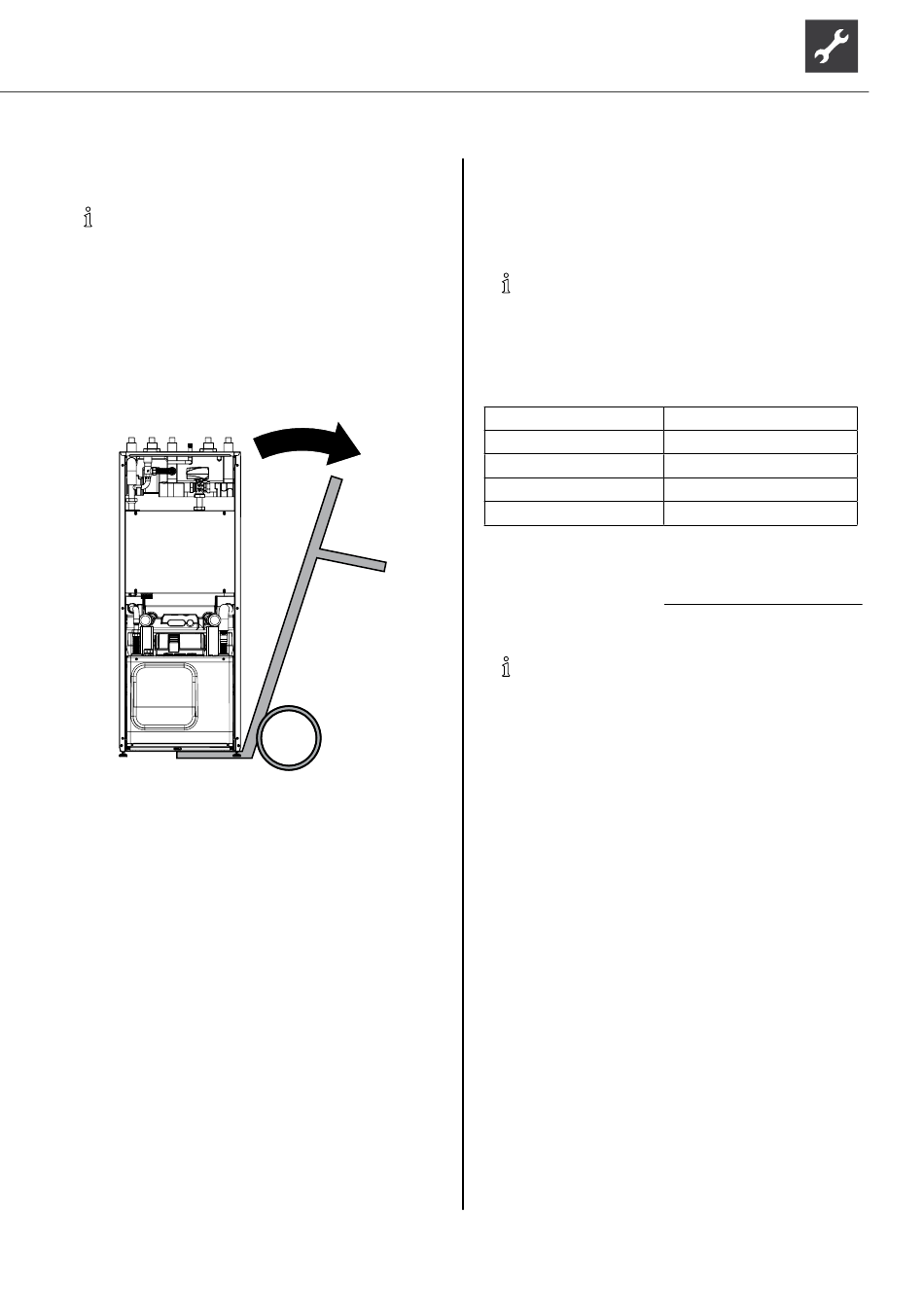

Transport avec un diable :
REMARQUE
● En cas de transport avec un diable, la
Modulbox doit être rentrée.
● Cette image avec le diable montre le
transport de l'appareil sur le côté gauche,
mais il peut également être transporté sur
le côté droit.
Les parois du carter sont démontées.
1.
Afin d'éviter tout dommage : toujours charger
l'appareil latéralement sur le diable.
2.
Transporter l'appareil sur le diable.
Porter l'appareil
Les parois du carter sont démontées.
1.
Démonter la Modulbox et la porter vers le lieu
d'installation à l'aide des languettes de trans-
port.
2.
Maintenir l'appareil le plus droit possible.
Sous réserve de modifications techniques | 83057100cFR – Traduction du mode d'emploi | ait-deutschland GmbH
5.4 Installation
Exigences relatives au local/lieu
d'installation :
REMARQUE
Pour les exigences relatives au local/lieu
d'installation, respecter les prescriptions et
les normes locales. Ce tableau présente les
prescriptions valables en Allemagne selon la
norme DIN EN 378-1.
Réfrigérant
R 134a
R 404A
R 407C
R 410A
( « Caractéristiques techniques / Fourniture » à la
page 24).
Rapport volume/
espace minimal =
REMARQUE
Si plusieurs pompes à chaleur du même
type sont installées, une seule pompe à cha-
leur doit être prise en compte. Si plusieurs
pompes à chaleur de types différents sont
installées, seule la pompe à chaleur avec
le plus grand volume de réfrigérant doit être
prise en compte.
Le volume minimal du local correspond aux exi-
gences pour le réfrigérant utilisé.
N'installer l'appareil qu'à l'intérieur du bâtiment.
Le local d'installation doit être sec et à l'abri du
gel.
Les distances ont été respectées ( « Schémas
d'installation » à la page 28).
Pour l'installation de l'appareil, le sol doit être :
– plat et horizontal
– résistant au poids de l'appareil
Positionner l'appareil
► Positionner l'appareil de manière stable à l'hori-
zontale à l'aide des pieds réglables en hauteur
et d'une clé avec une ouverture de 13. Plage de
réglage : 25 mm.
Valeur limite [kg/m³]
0,25
0,48
0,31
0,44
Quantité de réfrigérant [kg]
Valeur limite [kg/m³]
11
