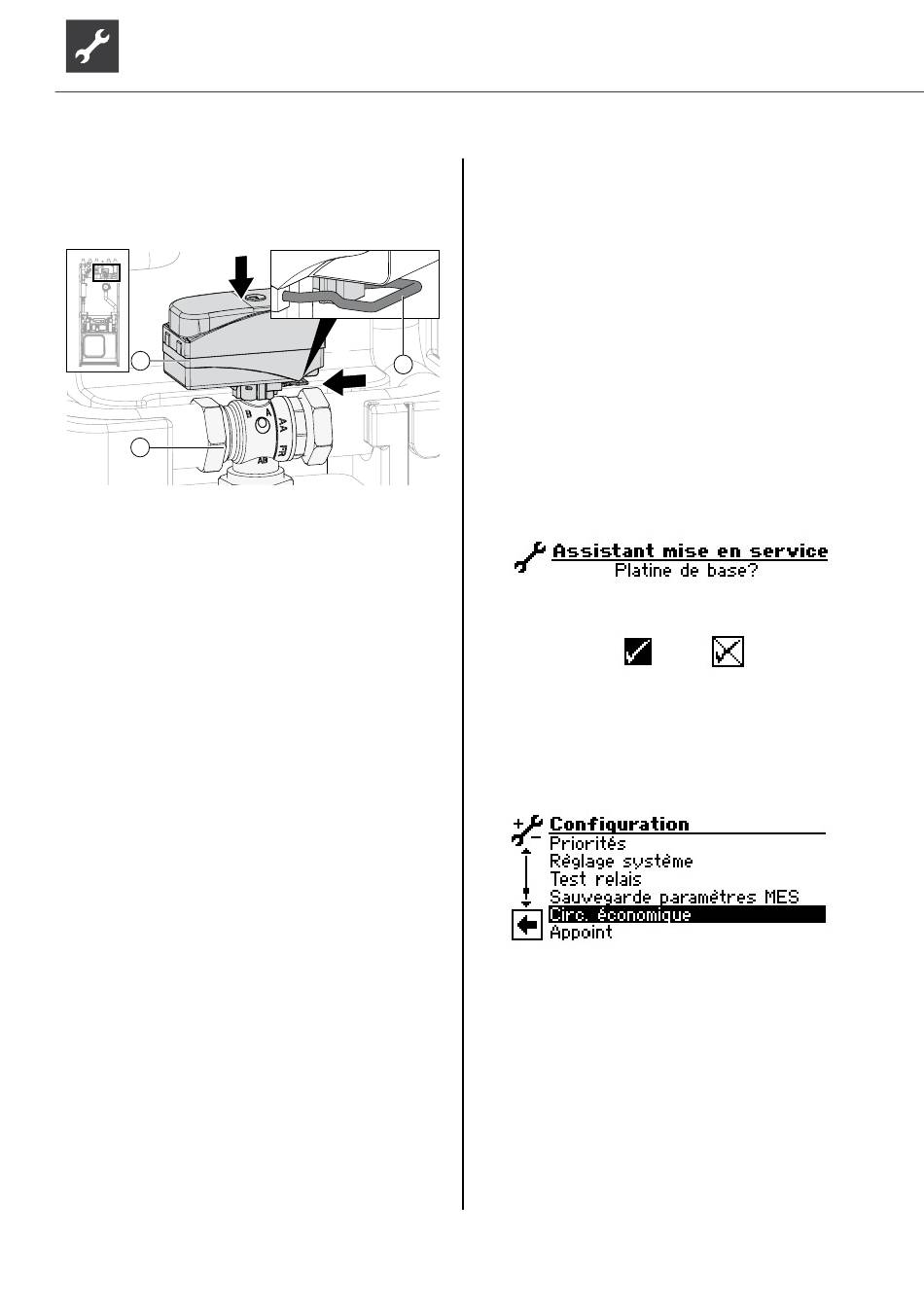

Installer le moteur de la soupape (1) sur la sou-
pape d'inversion à 3 voies (3).
8.
Placer la tige arquée (2) sur le socle du moteur
de la soupape.
1.
1
3
9.
Veiller à ce que la tige arquée s'encliquette cor-
rectement.
– Le moteur de la soupape est fermement fixé
à la soupape d'inversion à 3 voies.
– Les deux dents de la tige arquée se trouvent
sur le tenon.
– Env. 2 mm des pointes de la tige arquée sont
visibles (pas beaucoup plus !).
10. Visser la façade avant de la Modulbox.
8
Isoler les raccords
hydrauliques
1.
Isoler le circuit de chauffage et la source de cha-
leur conformément aux prescriptions locales.
2.
Ouvrir les dispositifs de fermeture.
3.
Effectuer un test de pression et contrôler l'étan-
chéité.
4.
Isoler la tuyauterie interne de la Modulbox avec
le matériel isolant fourni dans le carton.
5.
Isoler la tuyauterie externe.
6.
Isoler tous les raccords, la robinetterie et les
conduites.
7.
Isoler la source de chaleur contre la diffusion de
vapeur.
8.
Pour les appareils avec refroidissement, isoler le
circuit de chauffage contre la diffusion de vapeur.
9.
Pour les appareils avec refroidissement et avec
une puissance égale ou supérieure à 14 kW, iso-
ler également la soupape de purge de l'échan-
20
2.
2
Sous réserve de modifications techniques | 83057100cFR – Traduction du mode d'emploi | ait-deutschland GmbH
geur frigorifique contre la diffusion de vapeur.
Pour cela, coller les bandes isolantes en les su-
perposant ( carton).
9
Régler la soupape de
décharge
Controle et reglage de La Soupape de
decharge
(NECESSAIRE UNIQUEMENT POUR LE
RACCORDEMENT D'UN BALLON TAMPON
EN SERIE)
L'assistant IBN permet déjà de régler la soupape de
décharge en fonction du système hydraulique en cas
de raccordement d'un ballon tampon en série.
Confirmer l'assistant IBN ou effectuer le réglage via
:
Service >> Réglages >> Pompe à efficience
:
Le point de menu « Réglage de la soupape de dé-
charge » est préréglé sur « Non ». La fonction de
réglage de la soupape de décharge est désactivée.
•
le signal de commande UWP est l'affichage de
la puissance actuellement demandée à la pom-
pe en %
•
Le débit réel est le débit actuel (précision de
mesure +/- 200l/h)
