6.4 Effectuer les branchements élec-
triques.
ATTENTION
Destruction du compresseur par un mauvais champ
magnétique cyclique !
►
Veiller à ce que lors de la phase d'alimentation du
compresseur, le champ magnétique tourne à droite.
Informations importantes concernant le
raccordement électrique
REMARQUE
Veiller à ce que l'appareil soit toujours ali-
menté en courant. Après des travaux à l'in-
térieur de l'appareil et l'installation du revê-
tement de l'appareil, rebrancher immédiate-
ment le courant.
●
Les prescriptions éventuelles de la compagnie
d'électricité locale s'appliquent aux raccorde-
ments électriques.
●
Équiper l'alimentation électrique de la pompe
à chaleur d'un coupe-circuit automatique tous
pôles avec au moins 3 mm d'écart entre les
contacts (selon IEC 60947-2).
●
Tenir compte de l'intensité du courant de
déclenchement ( « Caractéristiques tech-
niques / Fourniture » à la page 24).
●
Respecter les prescriptions relatives à la com-
patibilité électromagnétique (directive CEM) :
– Poser les câbles de commande/des sondes
et le câble d'alimentation de l'appareil en les
distançant suffisamment (> 100 mm).
– Poser les câbles d'alimentation électrique
non protégés et les câbles protégés (câbles
LIN-Bus) en les distançant suffisamment.
●
Ne pas rallonger les câble Patch et les câbles
LIN-Bus. L'utilisation de câbles LIN Bus de max.
30 m est possible si la qualité du câble corres-
pond à celle du câble d'origine.
Faire rentrer les câbles et effectuer les
branchements
1.
Tous les câbles vers les appareils électriques
externes doivent être dénudés avant d'être po-
sés dans la gaine de câble de l'armoire élec-
trique.
2.

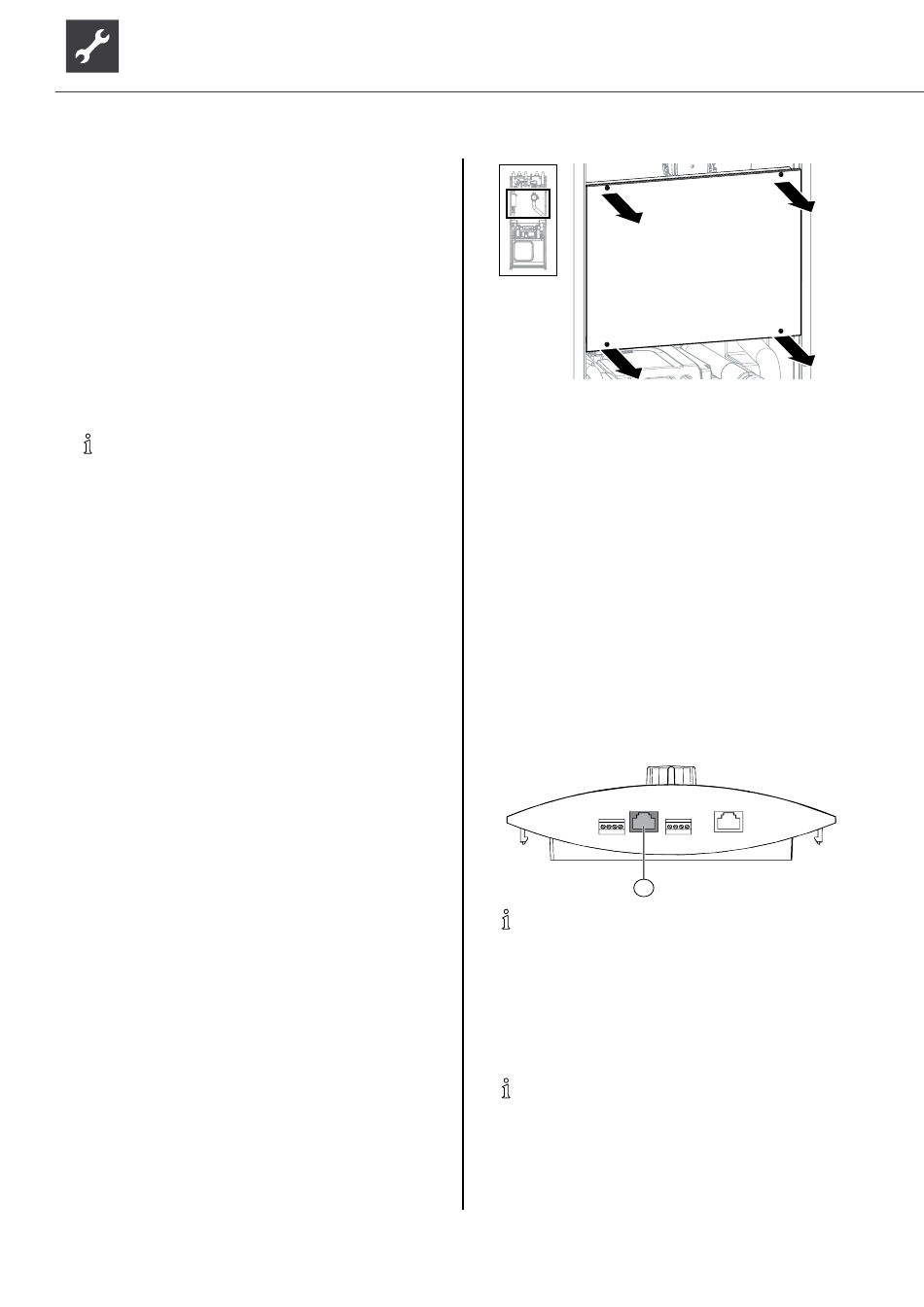

Ouvrir l'armoire électrique :
– Dévisser les 4 vis de la tôle de façade de l'ar-
moire électrique.
– Retirer la tôle de façade.
16
Sous réserve de modifications techniques | 83057100cFR – Traduction du mode d'emploi | ait-deutschland GmbH
3.
Insérer les câbles de commande/des sondes et
le câble d'alimentation dans le boîtier par l'ar-
rière.
4.
Insérer les câbles dans l'armoire électrique par
le bas à travers les ouvertures pour les câbles.
5.
Raccorder les câbles aux bornes correspon-
dantes ( « Schéma des connexions » à la
page 35).
Commander le régulateur à l'aide d'un
ordinateur
1.
Durant l'installation, poser un câble de réseau
protégé (catégorie 6) dans l'appareil.
2.
R accorder la fiche RJ-45 du câble de
réseau dans le connecteur de l'organe de com-
mande (1).
1
REMARQUE
Le câble de réseau peut toujours être posé
ultérieurement.
6.5 Montage de l'organe de com-
mande
REMARQUE
L'organe de commande peut être fixé dans
une fente de la façade avant de l'appareil ou
monté au mur.
