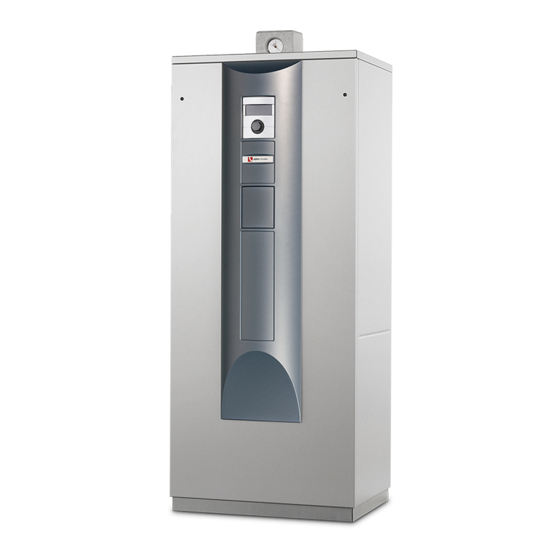

- Page 1 Information sur les modèles d‘appareil Complément à le mode d’emploi EAU GLYCOLÉE/EAU COMPACT Pompes à chaleur Série SWC Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 2: Veuillez Lire Au Préalable Le Présent Mode D'emploi
Veuillez lire au préalable le présent mode d‘emploi L‘information sur les modèles d‘appareil est une partie intégrante du produit. Elle complète la notice «Pompes à chaleur eau glycolée/eau Compact ». En plus de cette in- formation sur les modèles spéciaux d‘appareil, vous de- vez être en possession de le mode d’emploi «... -
Page 3: Table Des Matières
Table des matières INFORMATIONS DESTINÉES AUX UTILISATEURS ET AU PERSONNEL QUALIFIÉ VEUILLEZ LIRE AU PRÉALABLE LE PRÉSENT MODE D‘EMPLOI ................2 INFORMATIONS POUR LE PERSONNEL QUALIFIÉ CARACTÉRISTIQUES TECHNIQUES/ETENDUE DE LIVRAISON SWC 60HS – SWC 100HS ..........4 SWC 120S – SWC 170HP(/K) ..........6 COURBES CARACTERISTIQUES Puissance calorifique/COP / Puissance absorbée / Charge disponible... -
Page 4: Caractéristiques Techniques/Etendue De
Caractéristiques techniques/Etendue de livraison Gerätebezeichnung Type de pompe à chaleur Eau glycolée/Eau ı Air/Eau ı Eau/Eau • concerné ı — non concerné Lieu d‘installation Intérieur ı Extérieur • concerné ı — non concerné Conformité Caractéristiques Puissance calorifique/COP pour de performance 2 compresseurs kW ı... - Page 5 SWC 60HS SWC 80HS SWC 100HS • ı — ı — • ı — ı — • ı — ı — • ı — • ı — • ı — • • • — — — 7,2 ı 4,4 9,2 ı 4,5 10,4 ı...
- Page 6 Caractéristiques techniques/Etendue de livraison Gerätebezeichnung Type de pompe à chaleur Eau glycolée/Eau ı Air/Eau ı Eau/Eau • concerné ı — non concerné Lieu d‘installation Intérieur ı Extérieur • concerné ı — non concerné Conformité Caractéristiques Puissance calorifique/COP pour de performance 2 compresseurs kW ı...
- Page 7 SWC 120S SWC 140S SWC 170HP(/K) • ı — ı — • ı — ı — • ı — ı — • ı — • ı — • ı — • • • — — — 11,7 ı 4,6 14,5 ı 4,4 16,7 ı...
-
Page 8: Courbes Caracteristiques
SWC 60HS Courbes caracteristiques Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) “„[m3/h] “”[m3/h] ∆p„ ∆p” 823008 Legende: DE823000LS “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl ∆p”... -
Page 9: Swc 80Hs
Courbes caracteristiques SWC 80HS Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) “„[m3/h] “”[m3/h] ∆p„ ∆p” 823009 Legende: DE823000LS “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl Légende: FR823000L/170408 “”... -
Page 10: Swc 100Hs
SWC 100HS Courbes caracteristiques Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C 65°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) “„[m3/h] “”[m3/h] ∆p„ ∆p” 823010 Legende: DE823000LS “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl Légende: FR823000L/170408 “”... -
Page 11: Swc 120S
Courbes caracteristiques SWC 120S Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) “„[m3/h] “”[m3/h] Δp„ Δp” Pol… Pol… 823011a Legende: DE823024LS “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl ∆p”... -
Page 12: Swc 140S
SWC 140S Courbes caracteristiques Qh (kW) Temp„ (°C) Pe (kW) 35°C 50°C Temp„ (°C) Temp„ (°C) ∆p (bar) ∆p (bar) “„[m3/h] “”[m3/h] Δp„ Δp” Pol… Pol… 823012a Legende: DE823024LS “” Volumenstrom Heizwasser “„ Volumenstrom Wärmequelle Temp„ Temperatur Wärmequelle Heizleistung Leistungsaufnahme Coeffiicient of performance / Leistungszahl ∆p”... -
Page 13: Swc 170Hp(/K)
Courbes caracteristiques SWC 170HP(/K) Qh (kW) Temp„ (° C) Pe (kW) 35° C 50° C 65° C Temp„ (° C) Temp„ (° C) p (bar) p (bar) 0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 p„... -
Page 14: Swc 60Hs - Swc 140S
SWC 60HS – SWC 140S Schéma electriques (puissance) 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz 1~N/PE/230V/50Hz ZW2/SST Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... -
Page 15: Swc 170Hp(/K)
SWC 170HP(/K) Schéma electriques (puissance) 3~N/PE/400V/50Hz 6-12 kW: C10 A 14-17 kW: C16 A 14-17 kW: C16 A 3~PE/400V/50Hz 6-12 kW: C10 A 14-17 kW: C16 A 14-17 kW: C16 A 1~N/PE/230V/50Hz B10 A ZW2/SST Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... -
Page 16: Swc 60Hs - Swc 80Hs
SWC 60HS – SWC 80HS Schéma electriques (commande) 1/2 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... - Page 17 Schéma electriques (commande) 2/2 SWC 60HS – SWC 80HS -R12 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 18: Swc 100Hs
SWC 100HS Schéma electriques (commande) 1/2 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... - Page 19 Schéma electriques (commande) 2/2 SWC 100HS -R12 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 20: Swc 120S
SWC 120S Schéma electriques (commande) 1/2 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... - Page 21 Schéma electriques (commande) 2/2 SWC 120S -R12 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 22: Swc 140S
SWC 140S Schéma electriques (commande) 1/2 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... - Page 23 Schéma electriques (commande) 2/2 SWC 140S -R12 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 24: Swc 170Hp(/K)
SWC 170HP(/K) Schéma electriques (commande) 1/2 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH... - Page 25 Schéma electriques (commande) 2/2 SWC 170HP(/K) -R12 yellow white Green Brown Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
- Page 26 Sous réserve de modifications techniques. 83060000eFR ©ait-deutschland GmbH...
-
Page 27: Conformité Ce
Déclaration de conformité CE , Déclaration de conformité CE , Déclaration de conformité CE , conformément à conformément à conformément à directive machines 2006/42/CE, annexe II A directive machines 2006/42/CE, annexe II A directive machines 2006/42/CE, annexe II A Je soussigné Je soussigné...
