Mode de fonctionnement des amplificateurs de mesure
qu'en raison de la périodicité des fonctions trigonométriques
l'exploitation du calcul doit être limitée à un angle ≤ 90°. C'est
justement là que résident les avantages de la méthode.
de ne pas utiliser une fréquence de mesure trop élevée.
Aux fréquences supérieures à 120kHz, le décalage de phase
des deux amplificateurs du HM504 peut être supérieur à un
angle de 3° en fonction XY.
qu'à partir de l'image d'écran seule il n'est pas possible de
voir si la tension de test est en avance ou en retard par rapport
à la tension de référence. Un élément RC placé devant l'entrée
de tension test de l'oscilloscope peut aider. La résistance
d'entrée de 1MΩ peut de suite servir de R, si bien que seul
un condensateur adéquat C est à brancher. Si l'ouverture de
l'ellipse s'agrandit (par rapport à C court -circuité) alors la
tension de test est en avance et inversement. Ceci n'est
cependant valable que dans la plage d'un décalage de phase
jusqu'à 90°. C'est pourquoi C doit être suffisamment grand et
ne provoquer qu'un décalage de phase relativement petit mais
suffisant pour être remarqué.
Lorsqu'en fonction XY les deux tensions d'en-
trée manquent ou disparaissent un spot très
lumineux sera présent sur l'écran. Avec un ré-
glage de luminosité trop élevé (bouton
INTENS.) ce point peut brûler la couche lumi-
nescente du tube, ce qui provoque soit une
perte de luminosité permanente soit, dans un
cas extrême une destruction totale de la cou-
che sur ce point.
Mesure de différence de phase en mode dou-
ble trace (Yt)
Attention:
les mesures de la différence de phase sont im-
possibles en mode Yt double trace, car le
déclenchement y est alterné.
En mode double trace Yt (DUAL), Il est très facile de mesurer
à l'écran une différence de phase importante entre deux
signaux d'entrée de même fréquence et de même forme. Le
balayage est alors déclenché par le signal servant de référence
(position de phase 0). L'autre signal peut alors avoir une avance
ou un retard. Pour des fréquences 1kHz la commutation de
canal alternée sera choisie; pour des fréquences <1kHz le
fonctionnement en découpé est plus approprié (moins de
scintillement). La précision de lecture sera élevée lorsque l'on
affiche entre une et deux périodes et approximativement la
même hauteur d'image pour les deux signaux. Pour ce réglage
il est possible d'utiliser également les réglages fins d'amplitude
et de balayage. Le niveau de déclenchement LEVEL est sans
influence sur le résultat. Les deux traces seront avant la
mesure positionnées sur la ligne horizontale centrale avec les
boutons Y-POS. Avec des signaux sinusoïdaux l'on travaille
sur les passages au zéro; les sommets de sinusoïdes sont
moins précis. Lorsqu'un signal sinusoïdal est sensiblement
déformé par des harmoniques pairs (demi-ondes inégales par
rapport à l'axe X) ou lorsqu'une tension continue de décalage
est présente, le couplage AC
canaux. S'il s'agit de signaux d'impulsions de même forme, la
lecture s'effectue aux fronts raides.
28
AC doit être choisi pour les deux
AC
AC
AC

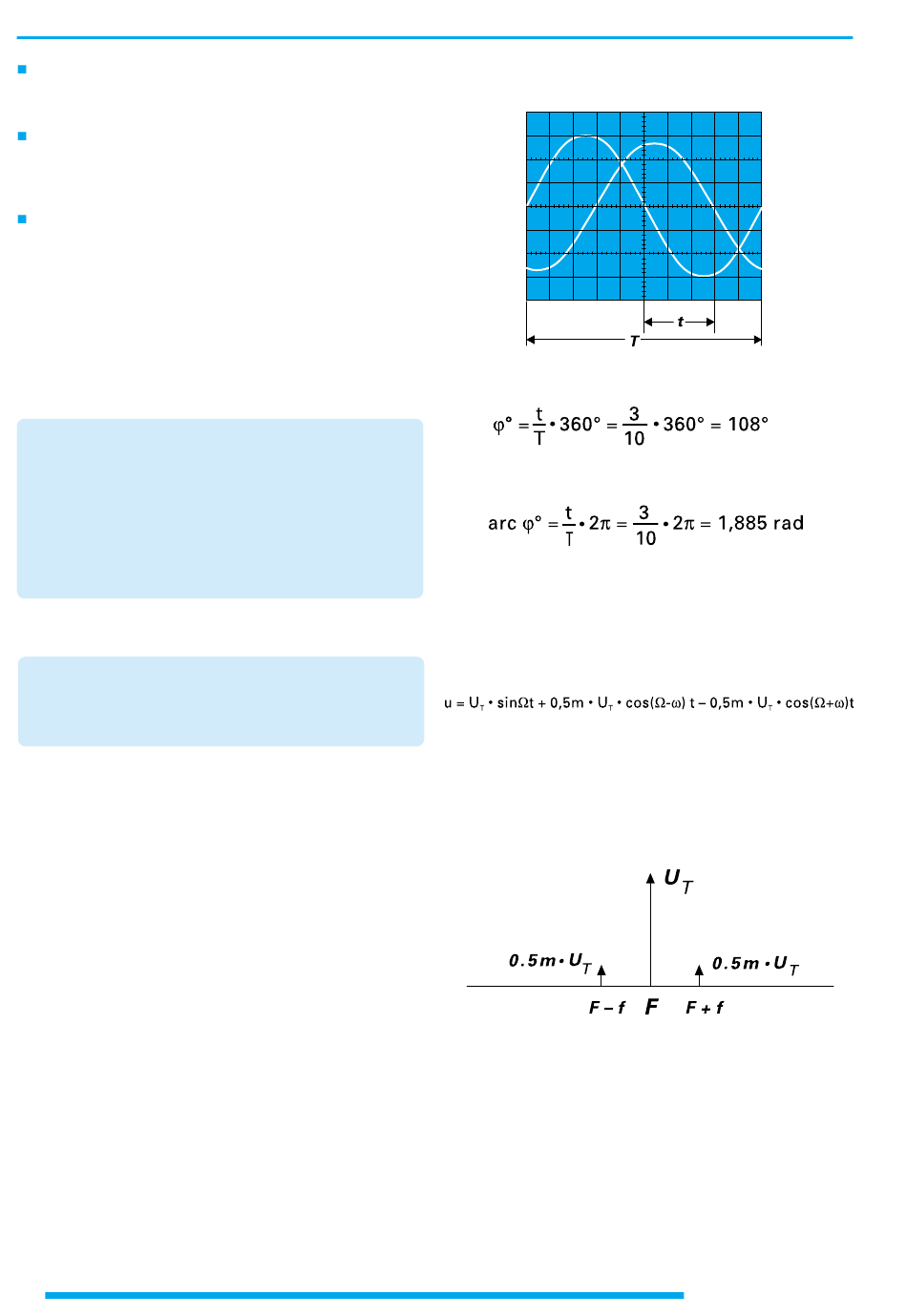

Mesure de différence de phase en fonctionne-
ment deux canaux
t = écart horizontal des passages au zéro en div,
T = écart horizontal pour une période en div.
Dans l'exemple t=3div et T=10div. A partir de là, on peut cal-
culer une différence de phase en degrés de:
Des angles de phase relativement petits à fréquences basses
peuvent être mesurés avec plus de précision en fonction XY
par les figures de Lissajous.
Mesure d'une modulation d'amplitude
L'amplitude momentanée u u u u u au temps t t t t t d'une tension porteuse
HF, modulée en amplitude sans distorsion par une tension
sinusoïdale BF est de la forme :
où
UT
= amplitude porteuse non modulée,
Ω Ω Ω Ω Ω
= 2F = pulsation de porteuse,
ω ω ω ω ω
= 2f = pulsation de modulation,
m
= taux de modulation (0 à 100%).
La bande latérale basse F-f et la bande latérale haute F+f
proviennent de la modulation de la porteuse F.
Fig. 1 Spectre de modulation d'amplitude (m=50%).
L'image de l'ondulation HF modulée en amplitude peut être
visualisée sur l'oscilloscope et être exploitée lorsque le spectre
deux
deux
deux
deux
de fréquence se trouve dans la bande passante de
l'oscilloscope. La base de temps sera réglée de façon que
plusieurs trains d'onde de la fréquence de modulation soient
visibles. Normalement, avec la fréquence de modulation (du
générateur BF ou d'un démodulateur) on devrait déclencher
en externe.
Réglage de l'oscilloscope pour un signal correspondant à la
figure 2 :
N'enfoncer aucune touche. Y:CH.I; 20mV/div; AC.
